Powermax30 XP Manuel de service 808152 67

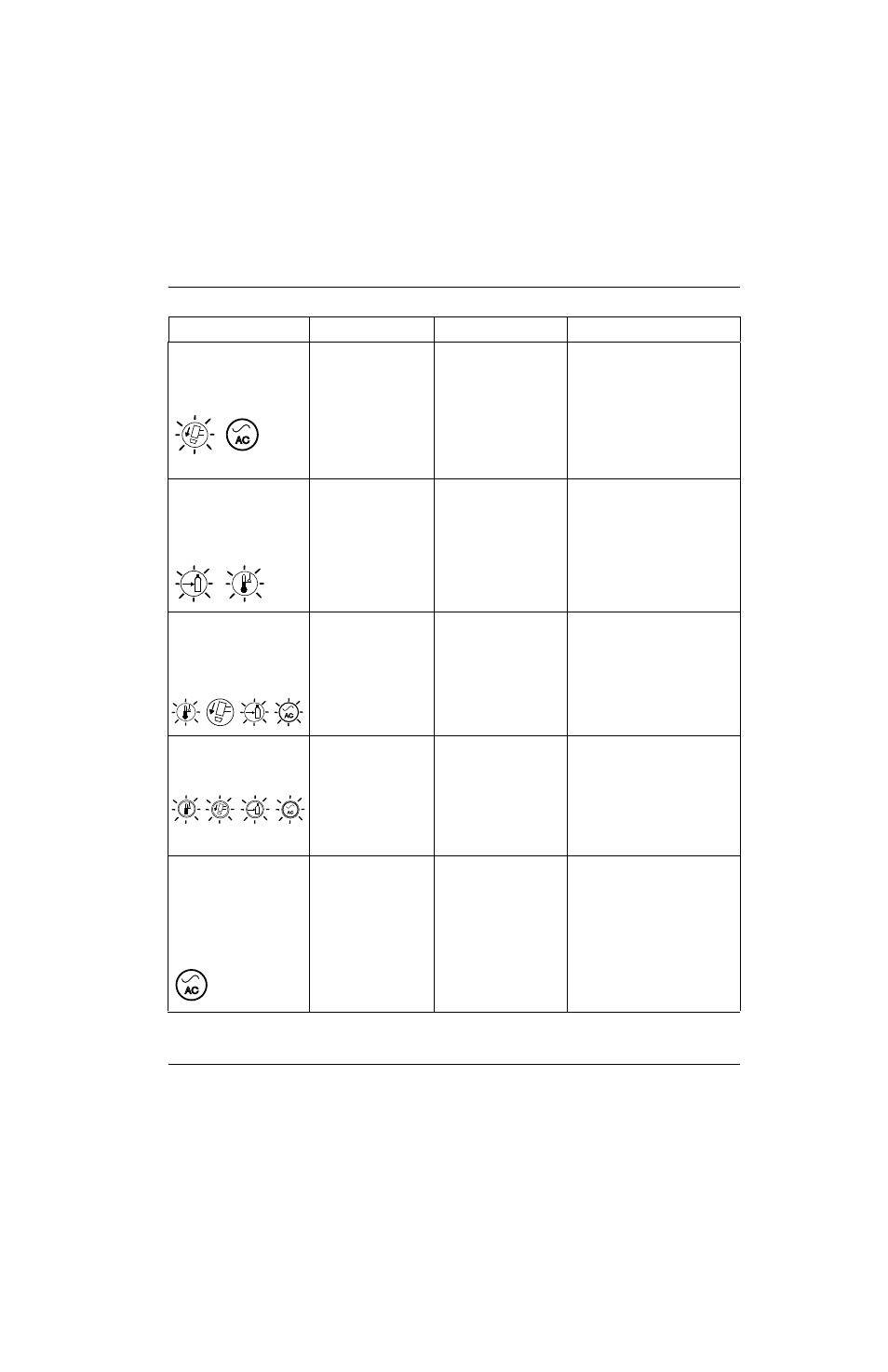

5 – Dépannage et tests du système
La DEL de mise sous
tension s’allume et la DEL
de la buse de la torche
clignote. • Les consommables
sont bloqués en
position ouverte ou
fermée.
• La buse et l’électrode
ne se touchent pas
lorsque la gâchette
de la torche est
actionnée.
• Les consommables
sont mal installés, usés
ou endommagés.
• Le plongeur de la
torche est bloqué.
• La torche ou le
faisceau de torche
contient un fil rompu.
• Vérifier si les consommables
sont bien installés.
• Vérifier si les consommables ne
sont pas usés et les remplacer
au besoin.
• Effectuer Test 5 – Torche
bloquée en position ouverte ou
fermée à la page 84.
Les DEL de pression de
gaz et de température
clignotent lorsque le
système est mis sous
tension (ON) (I). • Le système a été mis
sous tension alors
que le signal de
démarrage plasma
était émis.
• Le système a été mis
sous tension pendant
que la gâchette de la
torche était actionnée.
• Le circuit de
démarrage est bloqué
en position fermée.
• Relâcher la gâchette de la
torche et réinitialiser le système
en l’éteignant (OFF) (O), puis
en le rallumant (ON) (I).
• Effectuer Test 6 – Démarrage
plasma à la page 85.
Les DEL de température,
de pression de gaz et de
mise sous tension (ON)
clignotent et la DEL de la
buse de la torche clignote. • L’onduleur est saturé. • L’onduleur est en état
de surintensité.
• La torche a été
amorcée à plusieurs
reprises avec des
consommables usés.
• Installer des consommables
neufs sur la torche (ils
pourraient être corrodés ou leur
durée de vie pourrait tirer à sa
fin).
• Si cette erreur persiste,
remplacer le circuit imprimé
d’alimentation.
Les quatre DEL clignotent
lorsque le système est sous
tension (ON) (I). • Une panne majeure
est survenue au
niveau de la source
de courant.
• Le ventilateur,
l’électrovanne, le
circuit imprimé de
commande ou
d’alimentation est
défectueux.
• La DEL d’erreur sur le circuit
imprimé de commande devrait
clignoter. Le nombre de
clignotements entre chaque
pause indique quels sont les
composants à tester. Consulter
DEL du circuit imprimé de
commande à la page 72.
La DEL de mise sous
tension s’allume et aucune
DEL de défaillance ne
s’allume, et le gaz ne
s’écoule pas lorsque la
gâchette de la torche est
actionnée. • Le signal de
démarrage n’atteint
pas le circuit imprimé
de commande.
• La torche ou le
faisceau de torche est
endommagé.
• Le circuit imprimé
d’alimentation est
défectueux.
• Le circuit imprimé de
commande est
défectueux.
• Inspecter la torche et le
faisceau de torche et remplacer
au besoin.
• Vérifier si la DEL de démarrage
du circuit imprimé de
commande s’allume lorsque la
gâchette est actionnée. Si ce
n’est pas le cas, effectuer
Test 6 – Démarrage plasma à la
page 85.
Problème Signification Cause(s) possible(s) Solution(s) possible(s)
