Powermax30 XP Manuel de service 808152 165
6 – Remplacement des composants de la source de courant
Installation du panneau arrière neuf
1. Faire passer à nouveau le cordon d’alimentation au travers du panneau arrière neuf. Consulter Installation du cordon
d’alimentation et du serre-câble à la page 107.
2. Pousser le panneau arrière neuf dans le socle afin d’enclencher à nouveau les fermoirs.
3. Serrer la vis de retenue. S’assurer que le trou du collier de mise à la terre est aligné sur les trous de vis du panneau
et de la source de courant avant de tenter d’insérer la vis de retenue.
4. Insérer l’interrupteur d’alimentation dans le nouveau panneau arrière en veillant à ce que l’étiquette marche (ON) (I)
soit sur la partie supérieure de l’interrupteur.
 Un « clic » d’enclenchement devrait se faire entendre.
5. Pousser sur les connecteurs des deux fils blancs qui sont fixés au circuit imprimé d’alimentation au point « AC » sur
les deux contacts inférieurs de l’interrupteur d’alimentation. Le fil « AC » gauche se raccorde au contact inférieur
gauche de l’interrupteur d’alimentation ; tandis que le fil « AC » droit se raccorde au contact inférieur droit de
l’interrupteur d’alimentation. Consulter la
Figure 91.
6. Pousser le connecteur du fil noir (CSA) ou marron (CE/CCC) sur le contact supérieur gauche de l’interrupteur
d’alimentation.
7. Pousser le connecteur du fil blanc (CSA) ou bleu (CE/CCC) sur le contact supérieur droit de l’interrupteur
d’alimentation.

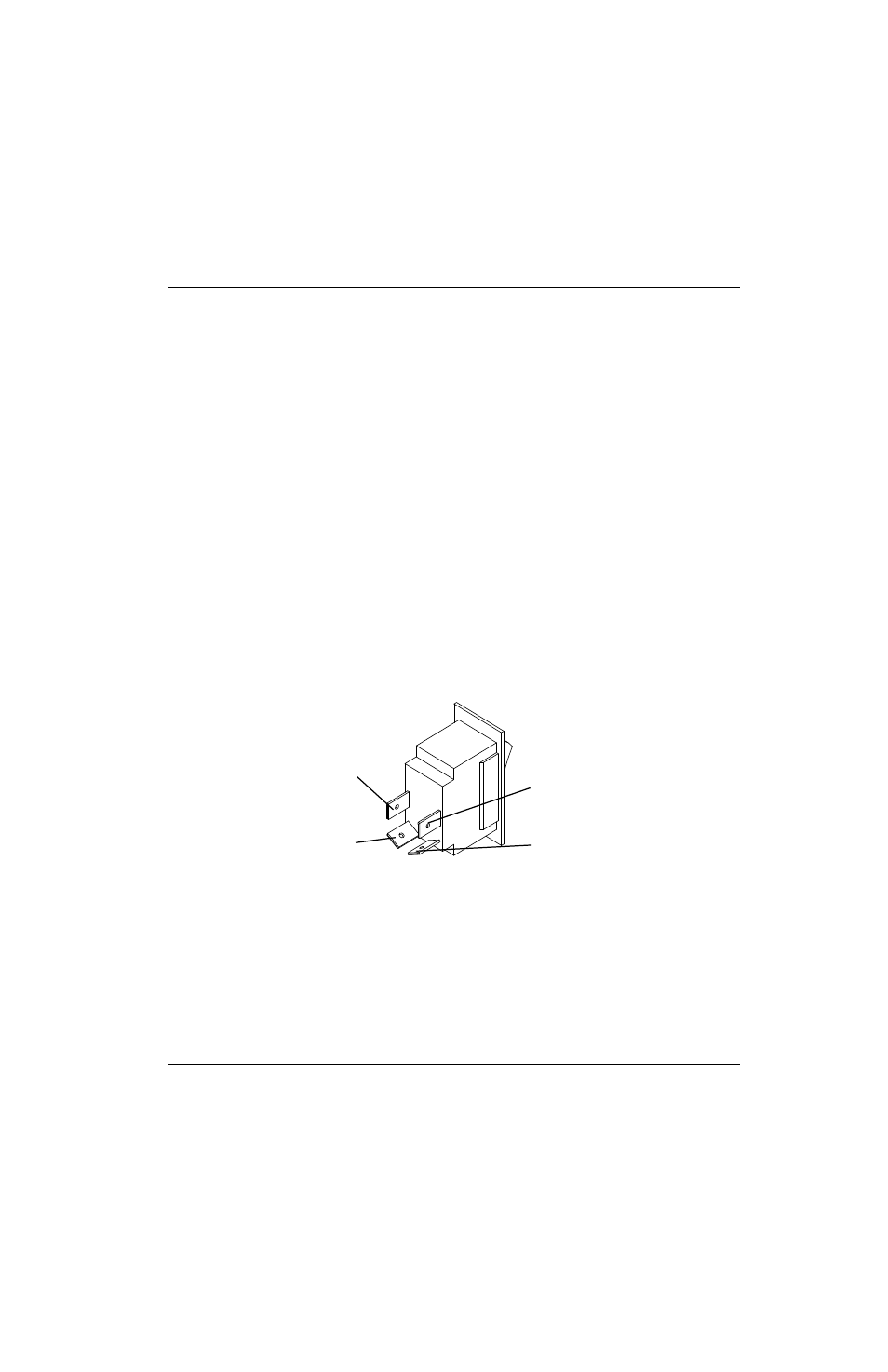

Figure 91
8. Connecter à nouveau le fil de mise à la terre au collier de mise à la terre situé sur le panneau arrière.
9. Suivre les procédures suivantes :
a. Consulter Installation de la barrière de composant à la page 95.
b. Consulter Installer le couvercle de la source de courant à la page 93.
c. Rebrancher l’alimentation en gaz et le cordon d’alimentation, puis régler l’interrupteur d’alimentation sur marche
(ON) (I).
Blanc (AC) (contact gauche)
Noir (CSA)
Marron (CE/CCC)
Blanc (AC) (contact droit)
Blanc (CSA)
Bleu (CE/CCC)
