Powermax30 XP Manuel de service 808152
127
6 – Remplacement des composants de la source de courant
Remplacement du groupe de câbles
Le kit de groupe de câbles pour le Powermax30 XP comprend les quatre câbles suivants :

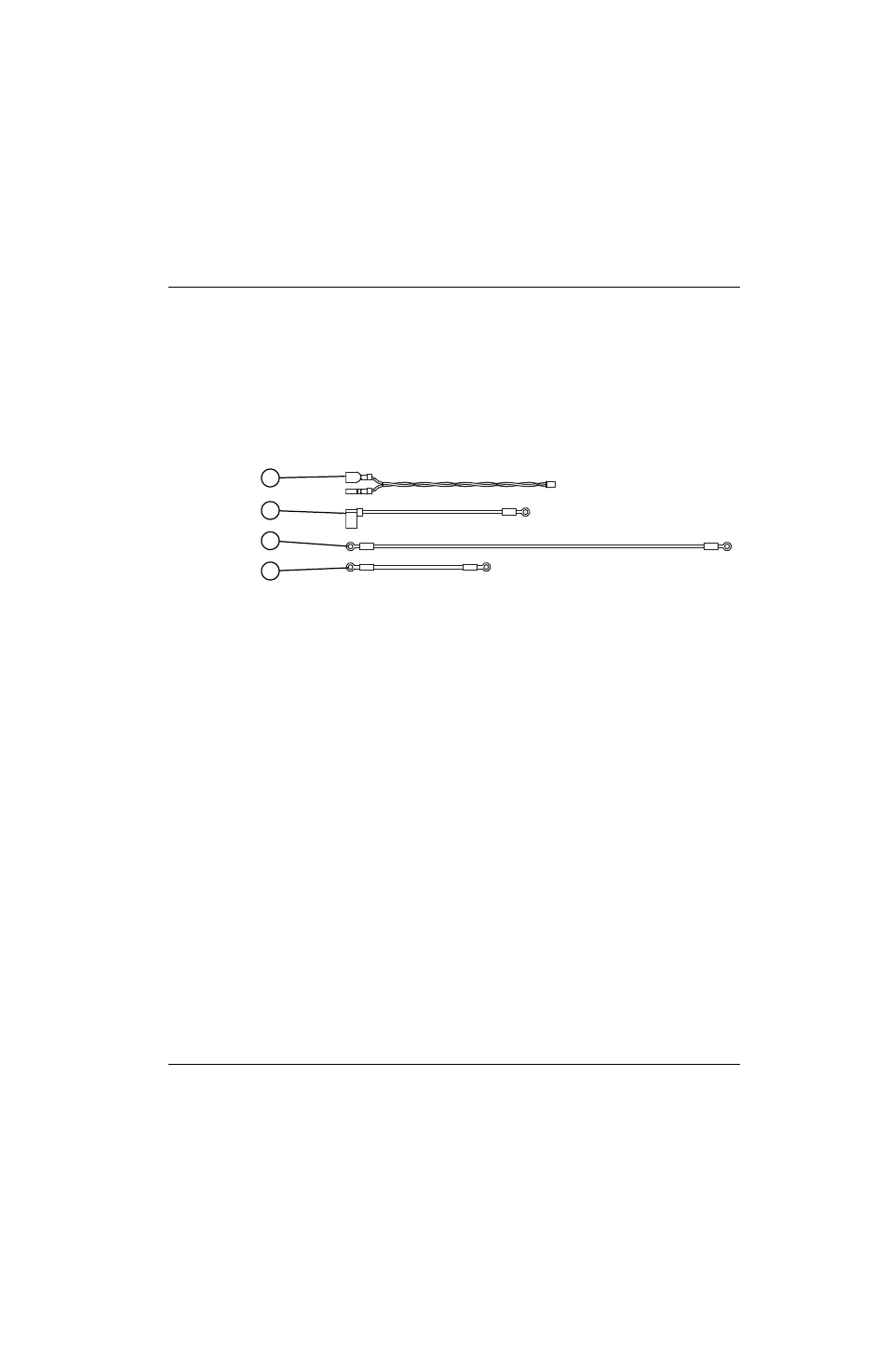

Figure 58
Numéro de kit
Description
Kit : Groupe de câbles : paire de fils de pressostat, 3 fils de mise à la terre
1
2
3
4
1
Pressostat à paire de fils J4 (rouge/noir)
2
Fil de collier de mise à la terre du dissipateur
thermique au panneau arrière (vert)
3
Fil de mise à la terre du dissipateur thermique à
l’ensemble magnétique (vert)
4
Fil de mise à la terre du dissipateur thermique au
filtre à air/détendeur (vert)
