Powermax30 XP Manuel de service 808152

95

6 – Remplacement des composants de la source de courant

Installation de la barrière de composant

1. Tenir la barrière de composant afin que le bord qui comporte une longue partie découpée et deux encoches soit

le plus près du panneau avant, alors que le bord qui comporte trois encoches soit le plus près du panneau arrière.

2. Une ligne perforée suit le haut de la barrière, à environ 25 mm en-dessous du bord supérieur. Plier la barrière le long

de cette perforation de sorte que le bord supérieur soit recourbé à l’opposé de vous.

3. Positionner la barrière de sorte que la section pliée recouvre le dessus du circuit imprimé d’alimentation. Le bord qui

comporte une longue partie découpée et deux encoches devrait être aligné avec le panneau avant ; le bord qui
comporte trois encoches devrait être aligné avec le panneau arrière.

4. Placer d’abord le bord du panneau avant de la barrière, puis le bord du panneau arrière. Les encoches de part et

d’autre de la barrière doivent s’aligner sur les encoches situées à l’intérieur des panneaux avant et arrière. Lors de
la mise en place de la barrière, s’assurer que le bord inférieur se trouve entre les fils situés au bas du circuit imprimé
d’alimentation et le côté du socle en plastique.

La barrière ne pourra être posée dans le même rail que le couvercle de la source
de courant.

5. Rebrancher l’alimentation en gaz et le cordon d’alimentation, puis régler l’interrupteur d’alimentation sur

marche (ON) (I).

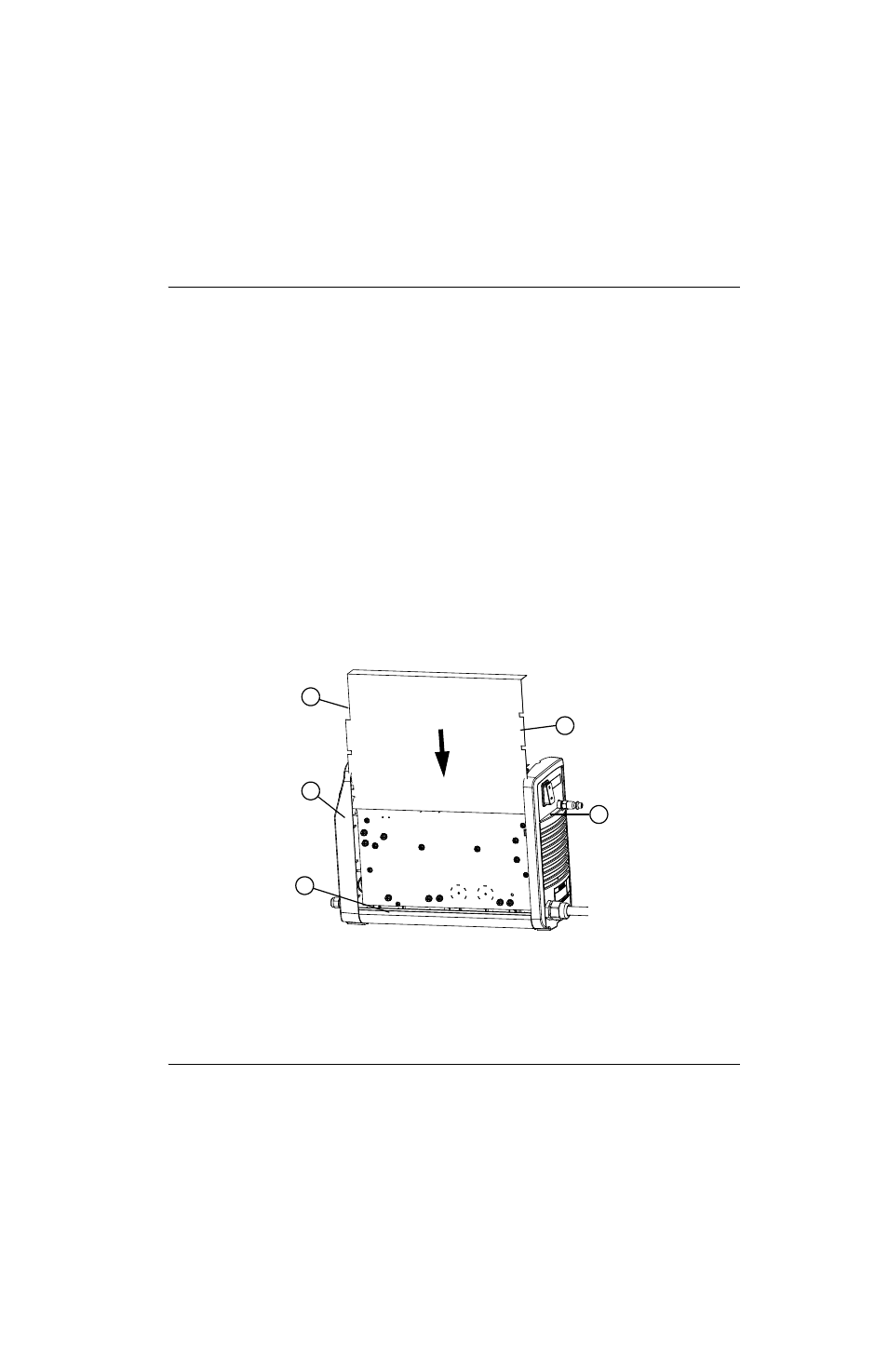

Figure 27

1

2

3

5

4

1

Bord de la barrière de composant comportant une
longue partie découpée et deux encoches

2

Panneau avant

3

Rail

4

Panneau arrière

5

Bord de la barrière de composant comportant
trois encoches
