72 Powermax30 XP Manuel de service 808152
5 – Dépannage et tests du système
DEL du circuit imprimé de commande
Le circuit imprimé de commande du Powermax30 XP (PCB1) se trouve à l’intérieur du panneau avant.

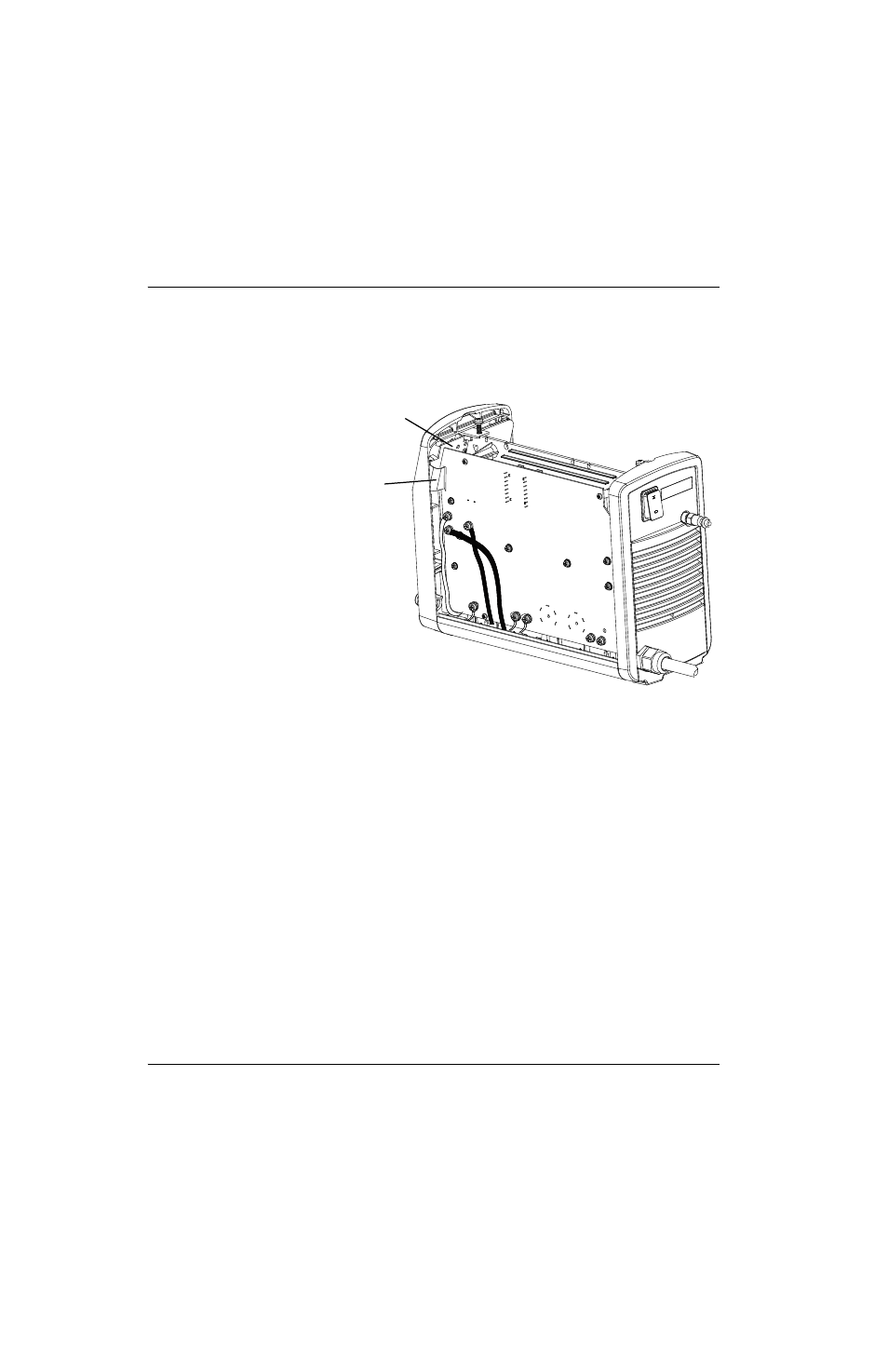

Figure 9
Le circuit imprimé de commande possède quatre DEL de diagnostic :
 Réinitialisation : cette DEL s’allume lorsque la valeur de tension relevée est hors de la plage de valeurs ou lorsque
la DEL de réinitialisation clignote.
 Erreur : cette DEL s’allume lorsque les DEL de pression du gaz, de buse de la torche ou de température situées
à l’avant de la source de courant s’allument. Si les quatre DEL situées à l’avant de la source de courant clignotent,
alors la DEL d’erreur clignote également. Le nombre de clignotements entre les pauses indique le composant
défectueux.
 Transfert : cette DEL s’allume lorsque le transfert de l’arc s’effectue correctement entre la torche et la pièce
à couper, et elle clignote en mode d’arc pilote continu (lors de la coupe de métal déployé ou lors du passage
intermittent de l’arc sur la plaque).
 Démarrage : cette DEL s’allume lorsque la source de courant reçoit un signal de démarrage et reste allumée
en mode de fonctionnement normal.
Circuit imprimé de commande
Câble plat
