Powermax30 XP Manuel de service 808152 129
6 – Remplacement des composants de la source de courant
Démontage et installation du fil du collier de mise à la terre du dissipateur thermique
au panneau arrière
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O), débrancher le cordon d’alimentation de la source de courant et débrancher
l’alimentation en gaz.
b. Consulter Déposer le couvercle de la source de courant à la page 92.
2. Détacher le connecteur du collier de mise à la terre situé sur le panneau arrière. (Consulter la Figure 60.)
3. Retirer la cosse ronde du fil de mise à la terre des vis qui la fixent au dissipateur thermique.
4. Serrer la nouvelle cosse ronde du fil de mise à la terre sur le dissipateur thermique à un couple de 23,0 kg cm.
 S’assurer de fixer à nouveau les cosses rondes des deux autres fils de mise à la terre qui
sont connectés au dissipateur thermique au moyen des mêmes vis.
5. Pousser le connecteur, qui se trouve à l’autre extrémité du fil, contre le collier de mise à la terre du panneau arrière.
(Consulter la Figure 60.)
6. Suivre les procédures suivantes :
a. Consulter Installer le couvercle de la source de courant à la page 93.
b. Rebrancher l’alimentation en gaz et le cordon d’alimentation, puis régler l’interrupteur d’alimentation sur marche
(ON) (I).

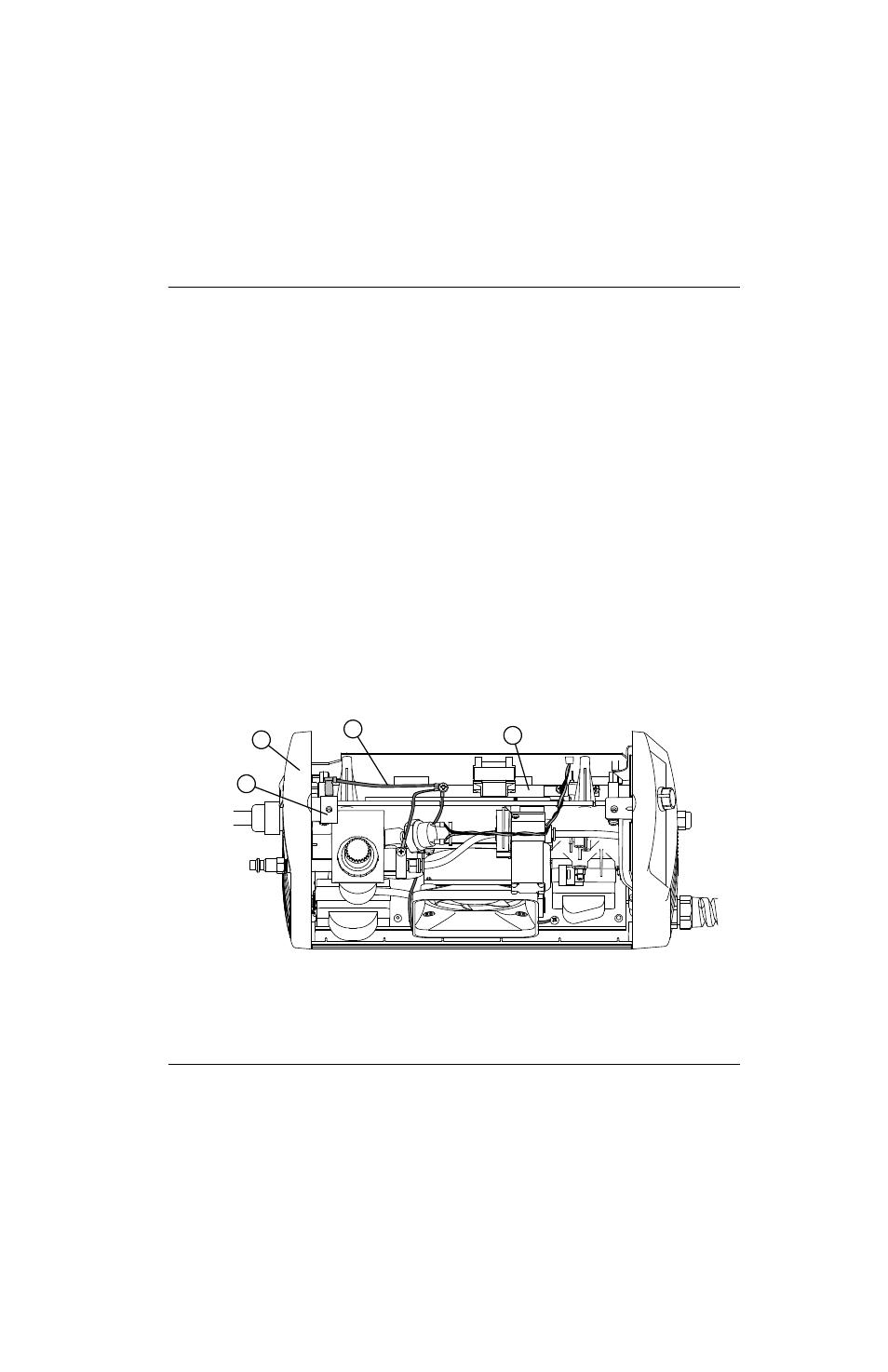

Figure 60
4
2
3
1
1 Fil de collier de mise à la terre du dissipateur
thermique au panneau arrière
2 Panneau arrière
3 Collier de mise à la terre du panneau arrière
4 Dissipateur thermique
