Powermax30 XP Manuel de service 808152

131

6 – Remplacement des composants de la source de courant

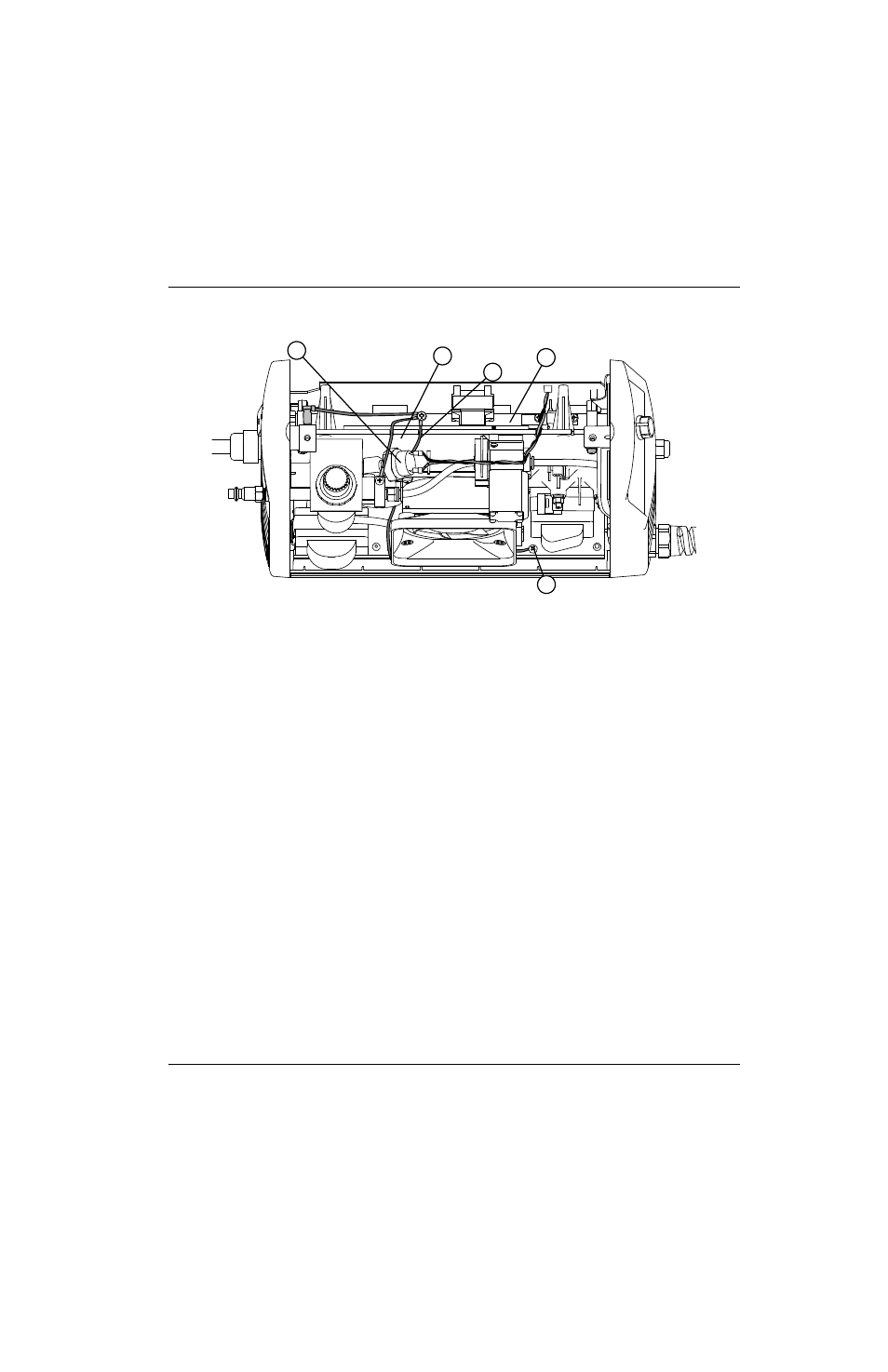

Figure 61

1

4

5

3

2

1

Pressostat

2

Vis sur le socle en métal de l’ensemble magnétique
qui fixe le fil de mise à la terre

3

Dissipateur thermique

4

Fil de mise à la terre du dissipateur thermique
à l’ensemble magnétique

5

Panneau central
