Powermax30 XP Manuel de service 808152
5 – Dépannage et tests du système
7. Vérifier la résistance aux deux points de test de démarrage de la torche sur le circuit imprimé d’alimentation.
a. Lorsque la gâchette est actionnée, la résistance devrait être inférieure ou égale à 10 Ω.
b. Lorsque la gâchette est relâchée, le circuit devrait indiquer une valeur d’environ 3 kΩ.
8. Si ce test échoue, vérifier l’interrupteur de démarrage de la torche et les fils de la torche.

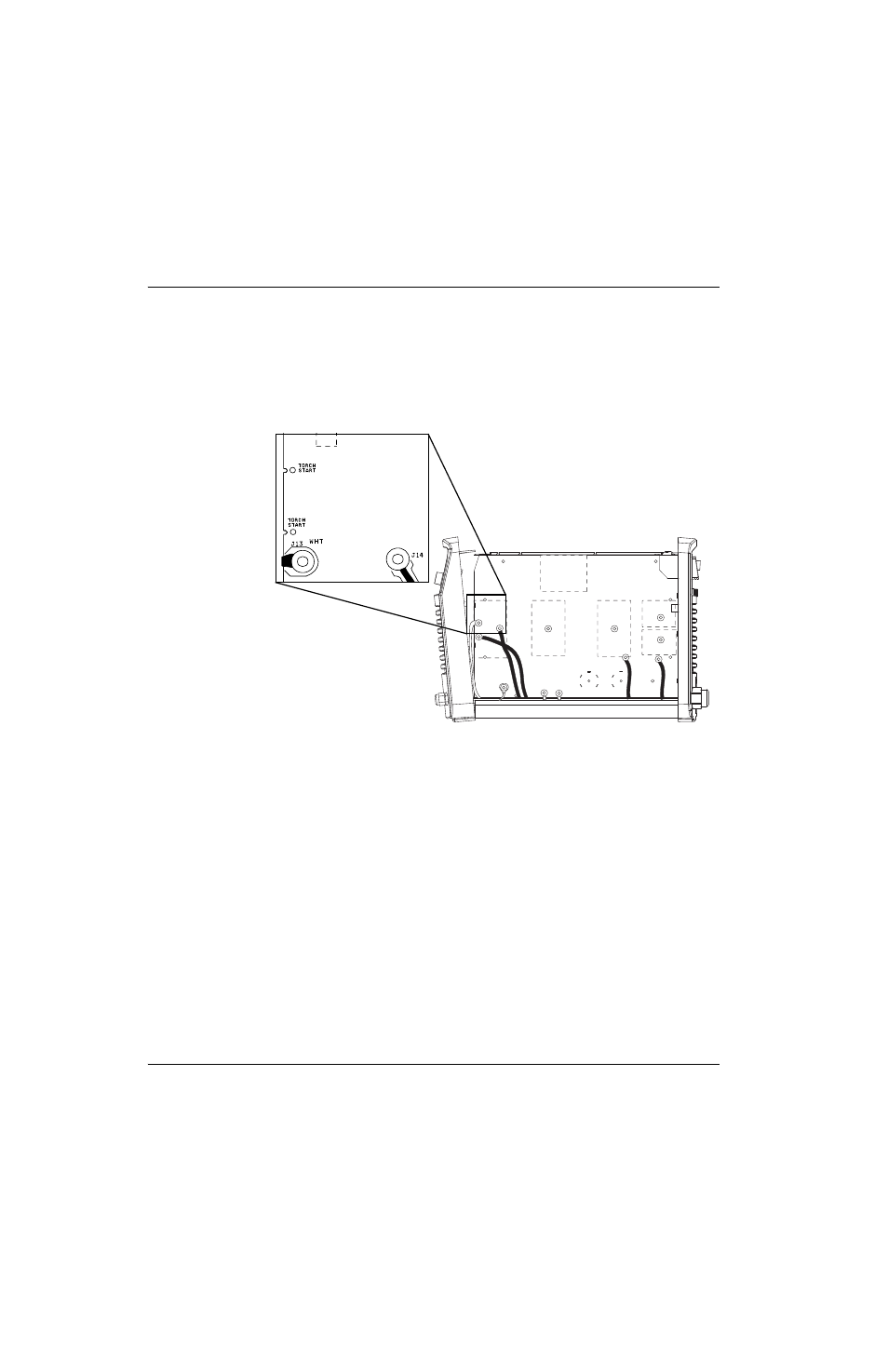

Figure 21
9. Brancher l’alimentation électrique (ON) (I).
10. Mesurer les valeurs entre le contact 16 à J7 et la terre. (Consulter Test 2 – Vérification de la tension du circuit
imprimé d’alimentation à la page 79.)
a. Lorsque la gâchette est actionnée, la valeur mesurée devrait être de 0 V c.c. pour un circuit ouvert.
b. Lorsque la gâchette est relâchée, la valeur mesurée devrait être de 3,2 V c.c. pour un circuit fermé.
11. Si les valeurs sont incorrectes, remplacer le circuit imprimé d’alimentation. (Consulter Dépose du circuit imprimé
