Powermax30 XP Manuel de service 808152 73
5 – Dépannage et tests du système

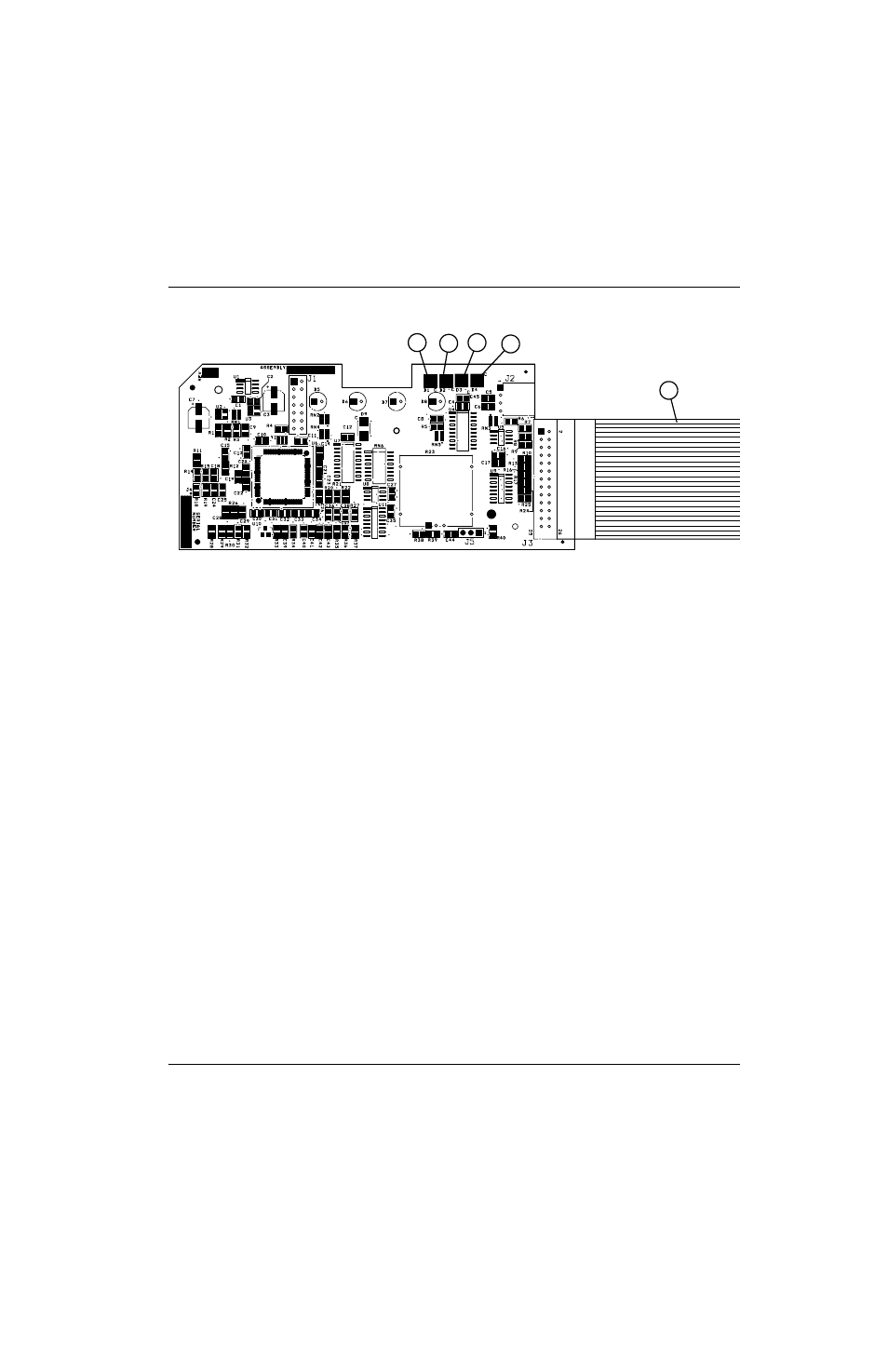

Figure 10
Pendant le fonctionnement normal, la DEL de mise sous tension à l’avant de la source de courant et les DEL de
démarrage et de transfert sur le circuit imprimé de commande s’allument. Lorsqu’un problème se produit dans le
système, une ou plusieurs DEL d’erreur peuvent s’allumer ou clignoter sur le devant de la source de courant, de même
que la DEL d’erreur ou de réinitialisation sur le circuit imprimé de commande.
Utilisation des DEL d’erreur et de réinitialisation du circuit imprimé de commande pour
le dépannage
Les DEL de réinitialisation et d’erreur fournissent des informations qui peuvent être utilisées pour corriger une défaillance
du système. Si les quatre DEL situées à l’avant de la source de courant clignotent, compter le nombre de fois que la DEL
d’erreur clignote. Ensuite, se reporter au tableau suivant pour déterminer l’action corrective à entreprendre.
DEL de réinitialisation
Lorsque la DEL de réinitialisation du circuit imprimé de commande s’allume, cela peut signifier que les tensions
appliquées sur le circuit imprimé d’alimentation sont incorrectes. Effectuer les essais suivants à J7 sur le circuit imprimé
d’alimentation. (Consulter
Test 2 – Vérification de la tension du circuit imprimé d’alimentation à la page 79.)
 Tester le contact 5 à la terre, qui doit être de 3,3 V c.c. (± 10 %).
 Tester le contact 7 à la terre, qui doit être de 5 V c.c. (± 10 %).
 Tester le contact 12 à la terre, qui doit être de 2,2 V c.c. (± 10 %).
Si les valeurs relevées ne se situent pas à l’intérieur de la tolérance de ± 10 % par rapport aux trois valeurs indiquées
ci-dessus, débrancher le câble plat du circuit imprimé de commande et répéter les essais. Si les valeurs obtenues la
deuxième fois sont correctes, remplacer le circuit imprimé de commande. (Consulter
Remplacement du circuit imprimé
de commande à la page 111.) Sinon, remplacer le circuit imprimé d’alimentation. (Consulter Dépose du circuit imprimé
d’alimentation à la page 113.)
1 2 3 4
5
1 Réinitialisation/surveillance
2 Erreur
3 Transfert (XFR)
4 Démarrage
5 Câble plat
