6 – Remplacement des composants de la source de courant
Remplacement de l’électrovanne
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O), débrancher le cordon d’alimentation de la source de courant et débrancher
l’alimentation en gaz.
b. Consulter Déposer le couvercle de la source de courant à la page 92.
2. Détacher le connecteur de J6 du circuit imprimé d’alimentation en le tirant tout droit hors du circuit imprimé.
(Consulter la Figure 63.)
 Au besoin, soulever la partie supérieure de la barrière de composant qui protège le circuit
imprimé d’alimentation afin d’atteindre plus facilement le connecteur J6.

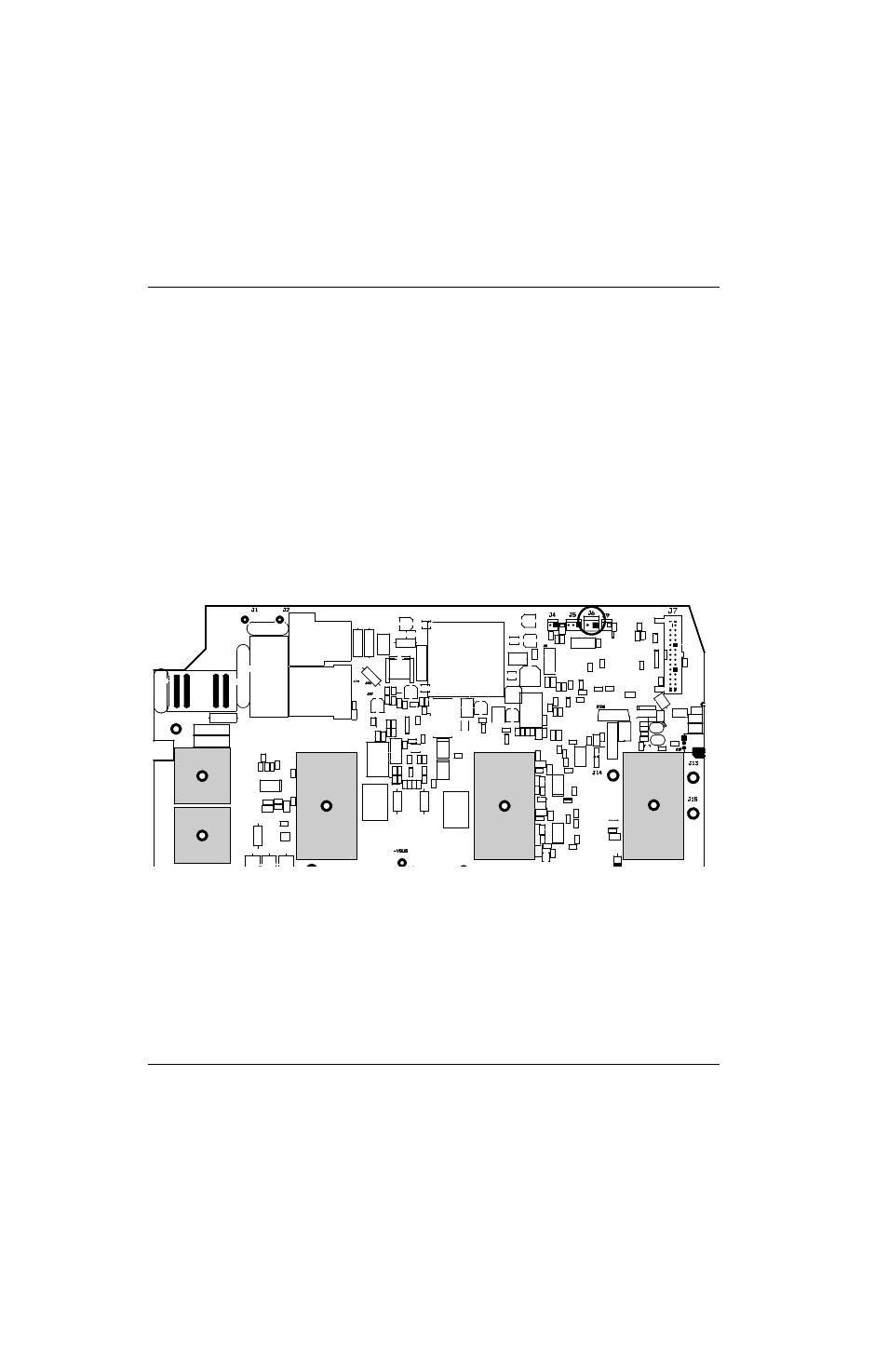

Figure 63
Numéro de kit Description
428173 Kit : Électrovanne
