188 Powermax30 XP Manuel de service 808152
7 – Remplacement des composants de la torche
Remplacement du contacteur de détection de la buse
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O), débrancher le cordon d’alimentation de la source de courant et débrancher
l’alimentation en gaz.
b. Déposer tous les composants de la torche. Consulter Dépose de la poignée à la page 179.
2. Débrancher le vieux contacteur de détection
de buse en appuyant sur la languette du
connecteur et en dégageant le connecteur.
3. Connecter le nouveau connecteur du capteur
de la buse sur le faisceau de torche en
poussant la prise femelle dans la fiche
d’accouplement du faisceau de torche.
4. Suivre les procédures suivantes :
a. Installer tous les composants de la torche
qui ont été déposés. Consulter Montage de la poignée à la page 182.
b. Rebrancher l’alimentation en gaz et le cordon d’alimentation, puis régler l’interrupteur d’alimentation sur marche
(ON) (I).
Kit Description
228109 Kit : Contacteur de détection de buse de la torche

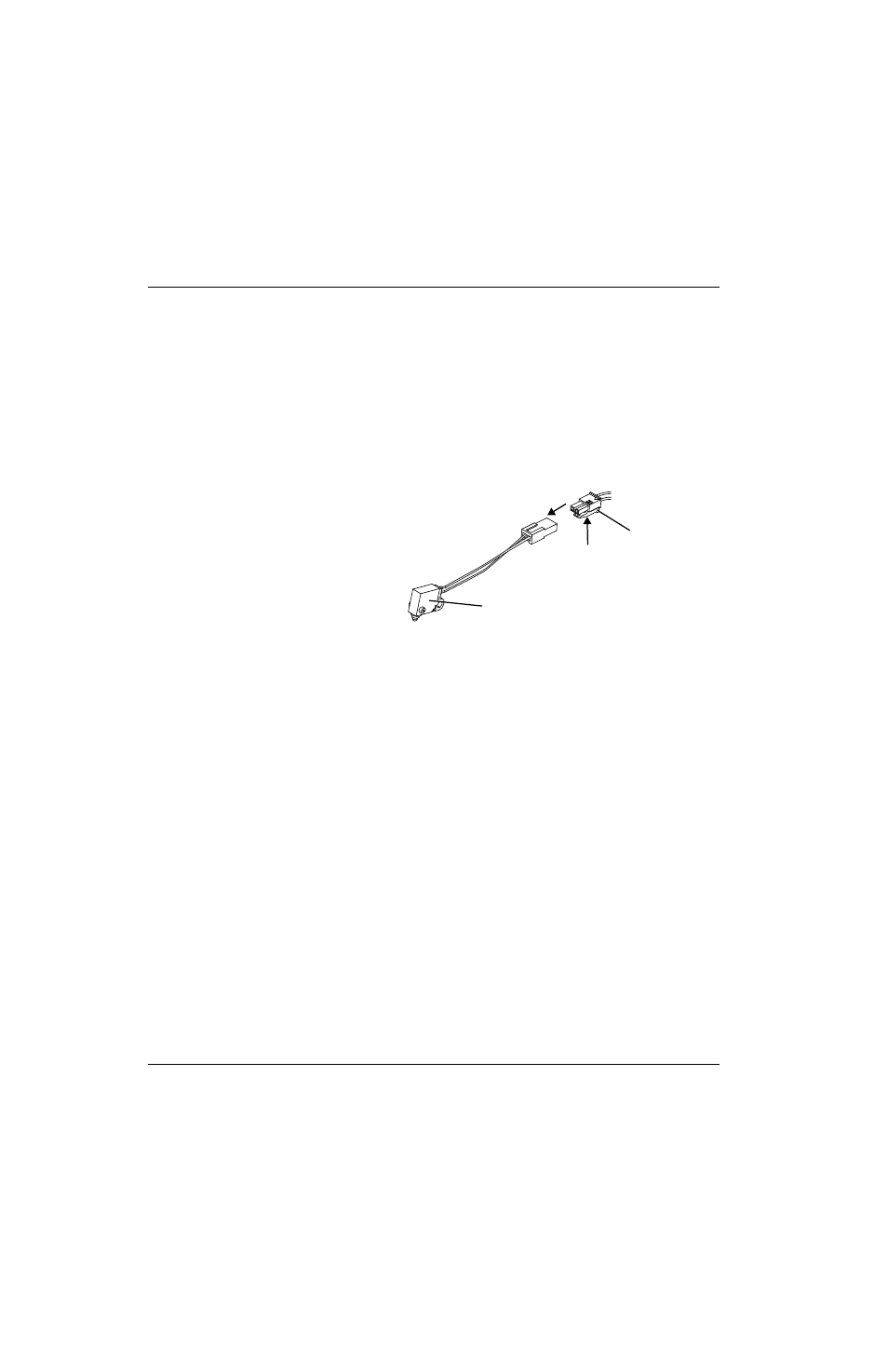

Contacteur du capteur de buse
Languette
