Powermax30 XP Manuel de service 808152
6 – Remplacement des composants de la source de courant

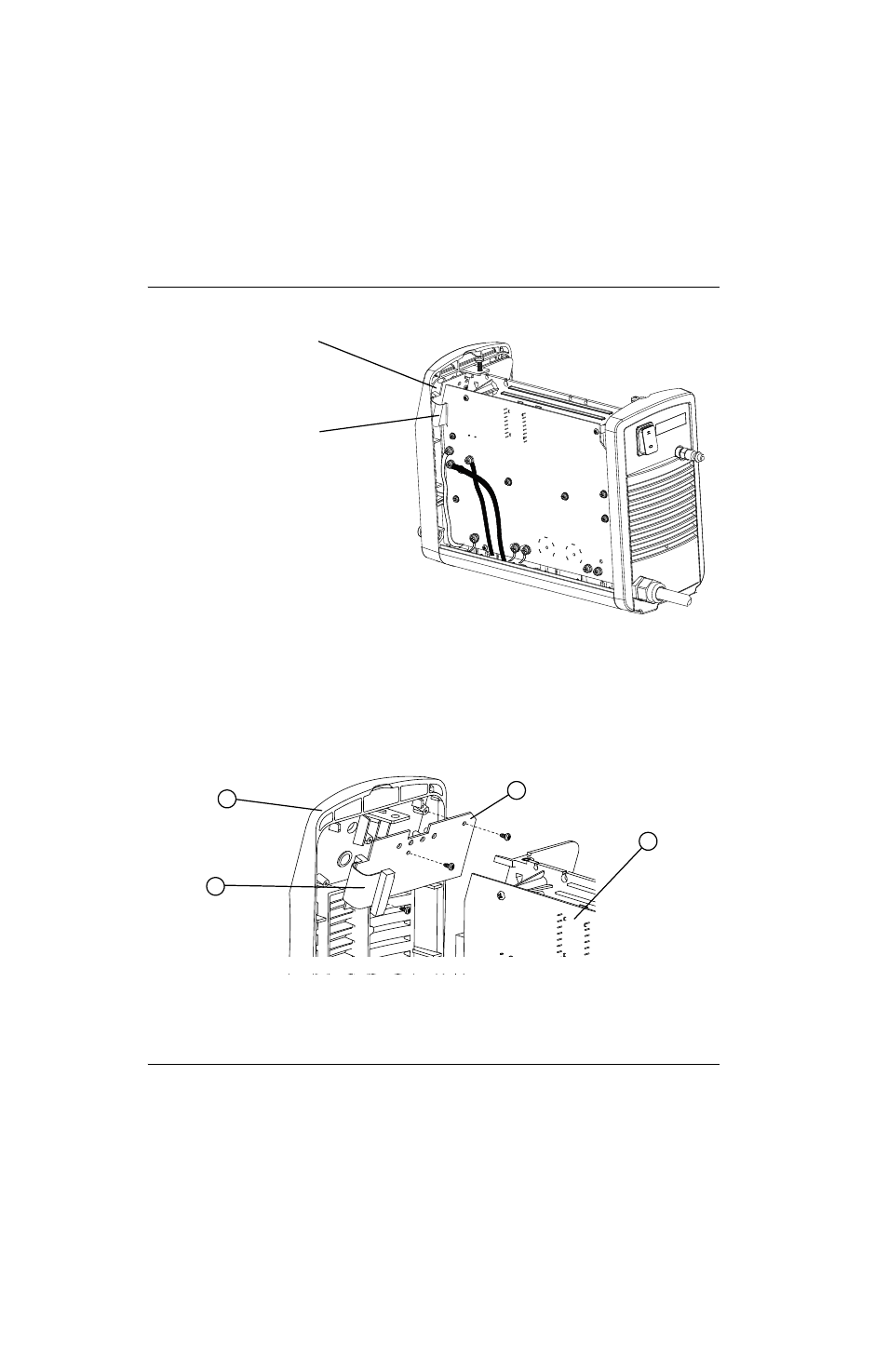

Figure 44
4. Débrancher le cordon d’alimentation de la source de courant, débrancher le câble plat et mettre de côté le circuit
imprimé de commande neuf.
5. Retirer le bouton de réglage de l’intensité de courant du devant de la source de courant en le tirant à l’extérieur
du panneau. (Ne comporte pas de vis de réglage.)
6. Retirer les trois vis de retenue de l’ancien circuit imprimé de commande et le sortir du panneau avant.
Figure 45
Circuit imprimé de commande
Câble plat
1
2
3
4
1
Panneau avant
2
Câble plat
3
Circuit imprimé d’alimentation
4
Circuit imprimé de commande
