Powermax30 XP Manuel de service 808152 101
6 – Remplacement des composants de la source de courant

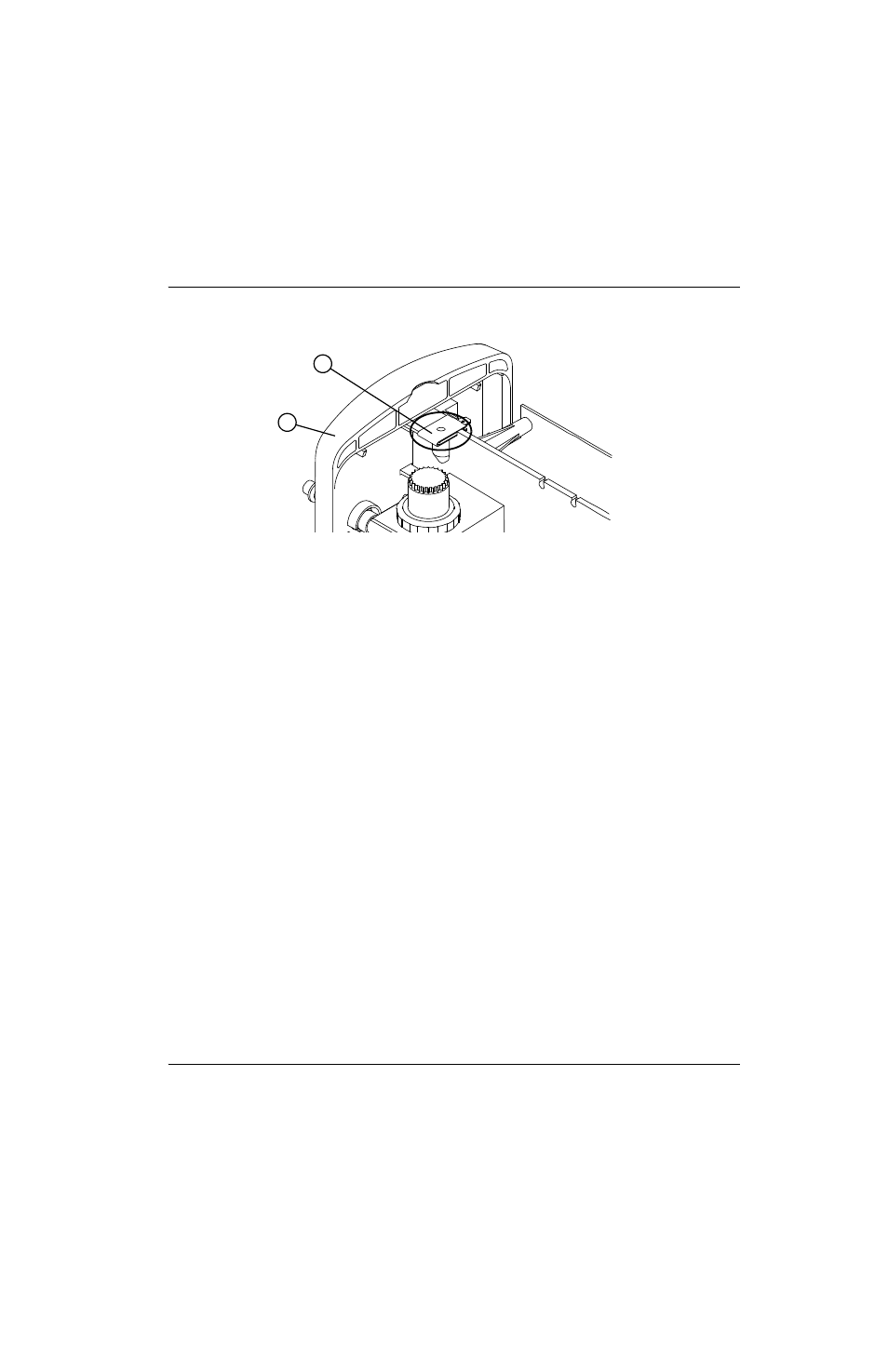

Figure 35
Remise en place du panneau arrière
1. Pousser le panneau arrière dans le socle de la source de courant afin d’enclencher à nouveau les fermoirs.
2. S’assurer que le trou du collier de mise à la terre est aligné sur les trous de vis du panneau arrière et de la source
de courant. (Consulter la Figure 35.)
3. Serrer la vis de retenue à un couple de 8,1 kg cm. (Consulter la Figure 32 à la page 99.)
4. Connecter à nouveau le fil de mise à la terre au collier de mise à la terre.
5. Serrer l’écrou du serre-câble sur le cordon d’alimentation.
6. Rebrancher l’alimentation en gaz et le cordon d’alimentation, puis régler l’interrupteur d’alimentation sur marche
(ON) (I).
1
2
1 Collier de mise à la terre 2 Panneau arrière
