62 Powermax30 XP Manuel de service 808152
5 – Dépannage et tests du système
Vérification de l’interrupteur d’alimentation
1. Placer l’interrupteur d’alimentation sur la position arrêt (OFF) (O), débrancher le cordon d’alimentation de la source
de courant et ensuite placer l’interrupteur d’alimentation sur la position marche (ON) (I).
2. Vérifier la résistance dans les câbles en entrée.

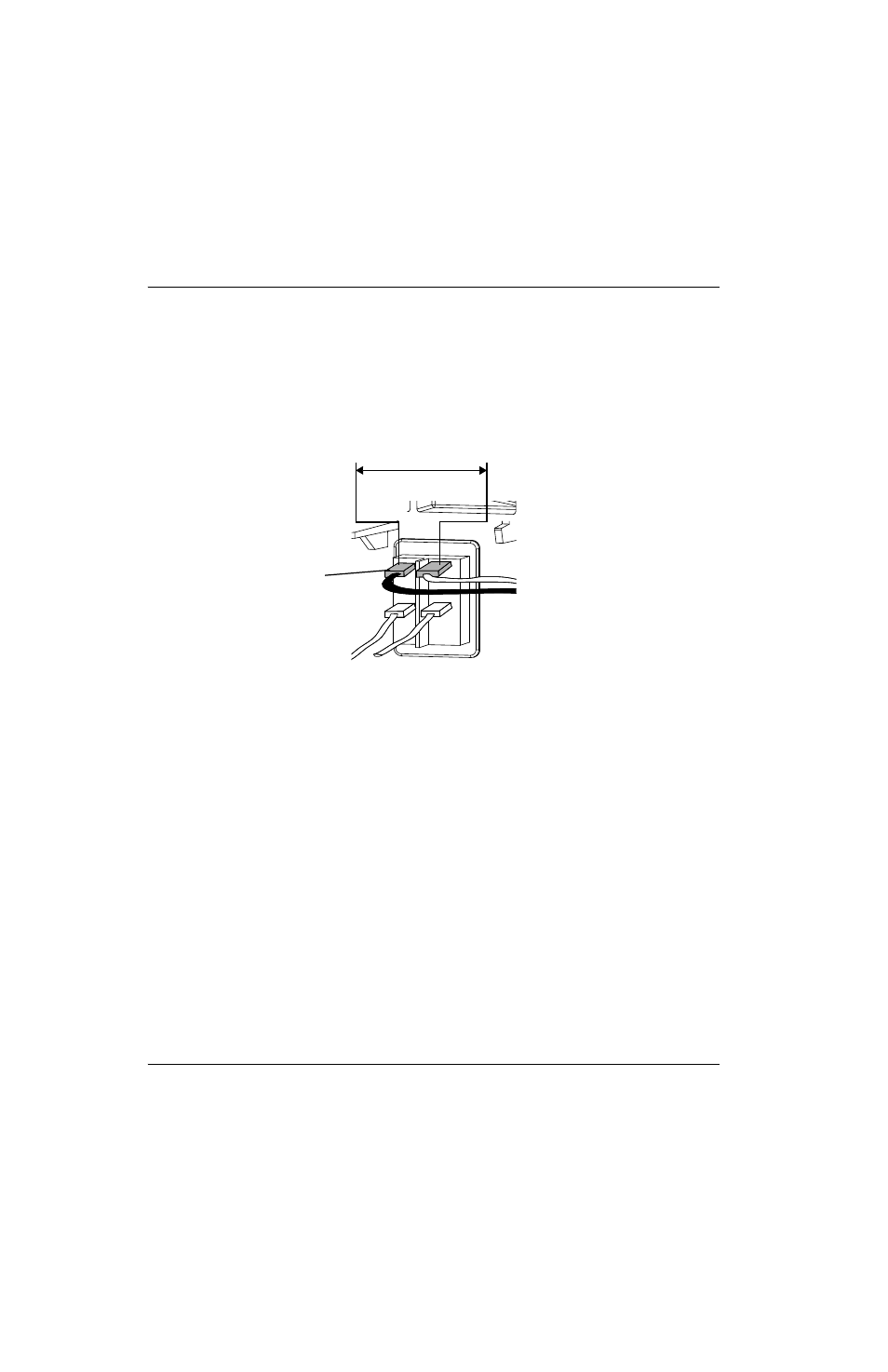

Figure 6
3. Vérifier la résistance des câbles en entrée à la terre pour s’assurer qu’ils sont détectés comme ouverts. Pour toutes
les sources de courant, la résistance entre l’entrée et la terre doit être supérieure à 20 MΩ.
 Lorsque l’alimentation est coupée et l’interrupteur d’alimentation en position arrêt (OFF)
(O), tous les circuits devraient être indiqués comme ouverts.
La valeur électrique indiquée comprend une tolérance de ± 25 %. Toutefois, cette plage est donnée uniquement
à titre de référence. Les valeurs de résistance peuvent varier fortement en fonction du type de multimètre
et de la polarité utilisée pour prendre les mesures.
4. Retirer les consommables de la torche. Si les consommables ne sont pas démontés, les valeurs de résistance
ne seront pas justes.
75 kΩ
Noir (CSA)
Marron (CE/CCC)
