Powermax30 XP Manuel de service 808152
6 – Remplacement des composants de la source de courant
Retirer et installer le pressostat aux fils J4
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O), débrancher le cordon d’alimentation de la source de courant et débrancher
l’alimentation en gaz.
b. Consulter Déposer le couvercle de la source de courant à la page 92.
2. Retirer les fils rouge et noir du pressostat.
3. L’autre extrémité de la paire de fils rouge et noir est connectée au circuit imprimé d’alimentation à J4. (Consulter
la
Figure 59.) Soulever le bord supérieur de la barrière de composant et déconnecter la paire de fils en tirant le coin
tout droit vers l’arrière hors du circuit imprimé.
4. Connecter le nouveau fil au circuit imprimé d’alimentation à J4 et faire passer les fils au travers de l’encoche
du panneau central qui se trouve le plus près de l’électrovanne. (Consulter la
5. Pousser le connecteur du fil noir sur le contact du pressostat qui est situé le plus près du panneau central.
6. Pousser le connecteur du fil rouge sur le contact du pressostat qui est situé le plus loin du panneau central.
7. Suivre les procédures suivantes :
a. Consulter Installer le couvercle de la source de courant à la page 93.
b. Rebrancher l’alimentation en gaz et le cordon d’alimentation, puis régler l’interrupteur d’alimentation sur marche
(ON) (I).

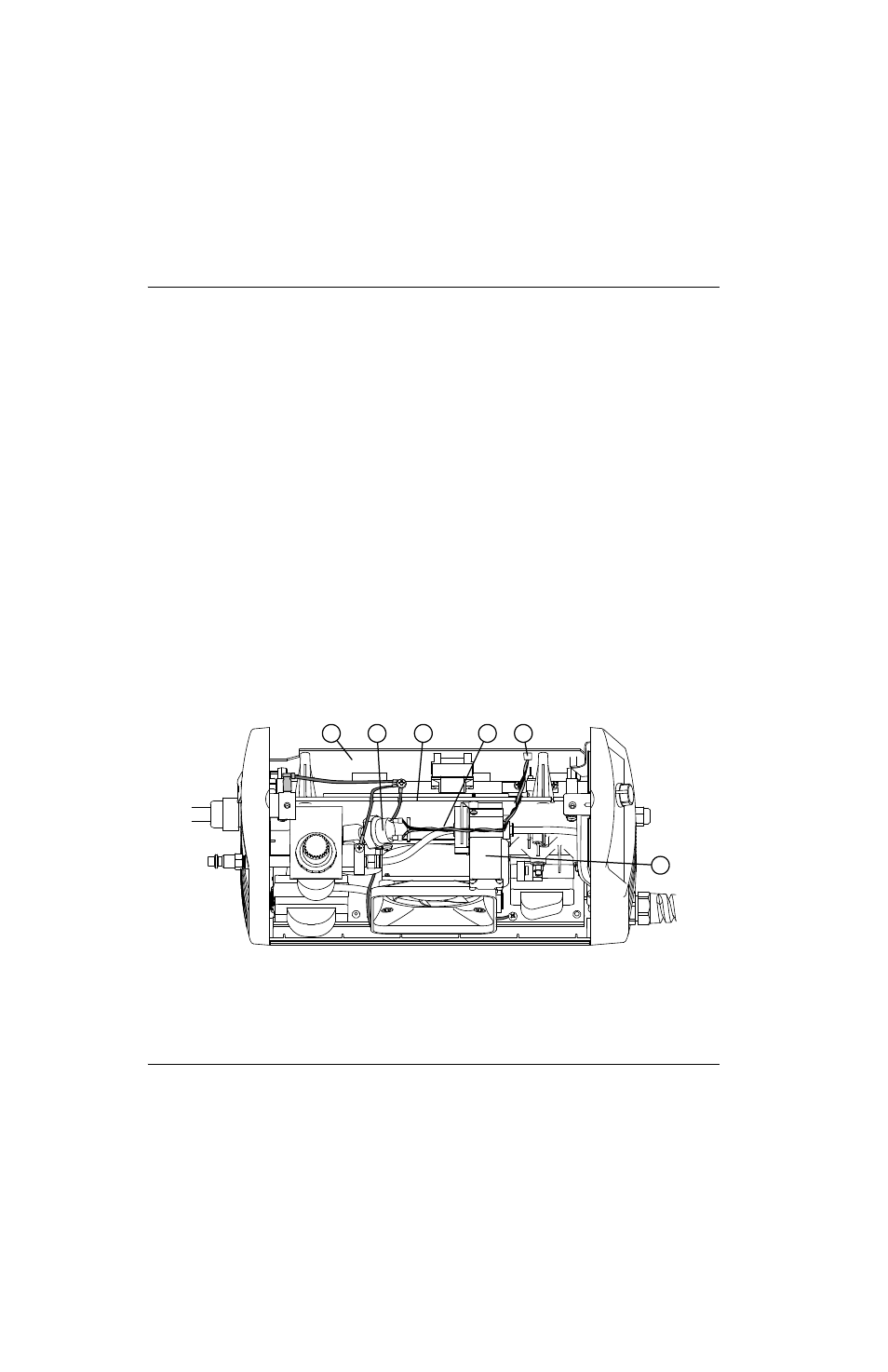

Figure 59
3
4
5
6
2
1
1
Électrovanne
2
Connecteur J4 sur le circuit imprimé d’alimentation
3
Pressostat à paire de fils J4
4
Panneau central
5
Pressostat
6
Circuit imprimé d’alimentation
