142 Powermax30 XP Manuel de service 808152
6 – Remplacement des composants de la source de courant
7. Faire passer les fils orange, bleu et violet par-dessus le panneau central, en prenant soin de poser les fils dans
l’encoche du panneau qui se trouve le plus près de la partie avant de la source de courant. (Consulter la Figure 73 à
la page 142.)
8. Pousser le connecteur dans le logement TORCH START (J12) du circuit imprimé d’alimentation.
(Consulter la Figure 69 à la page 139.)

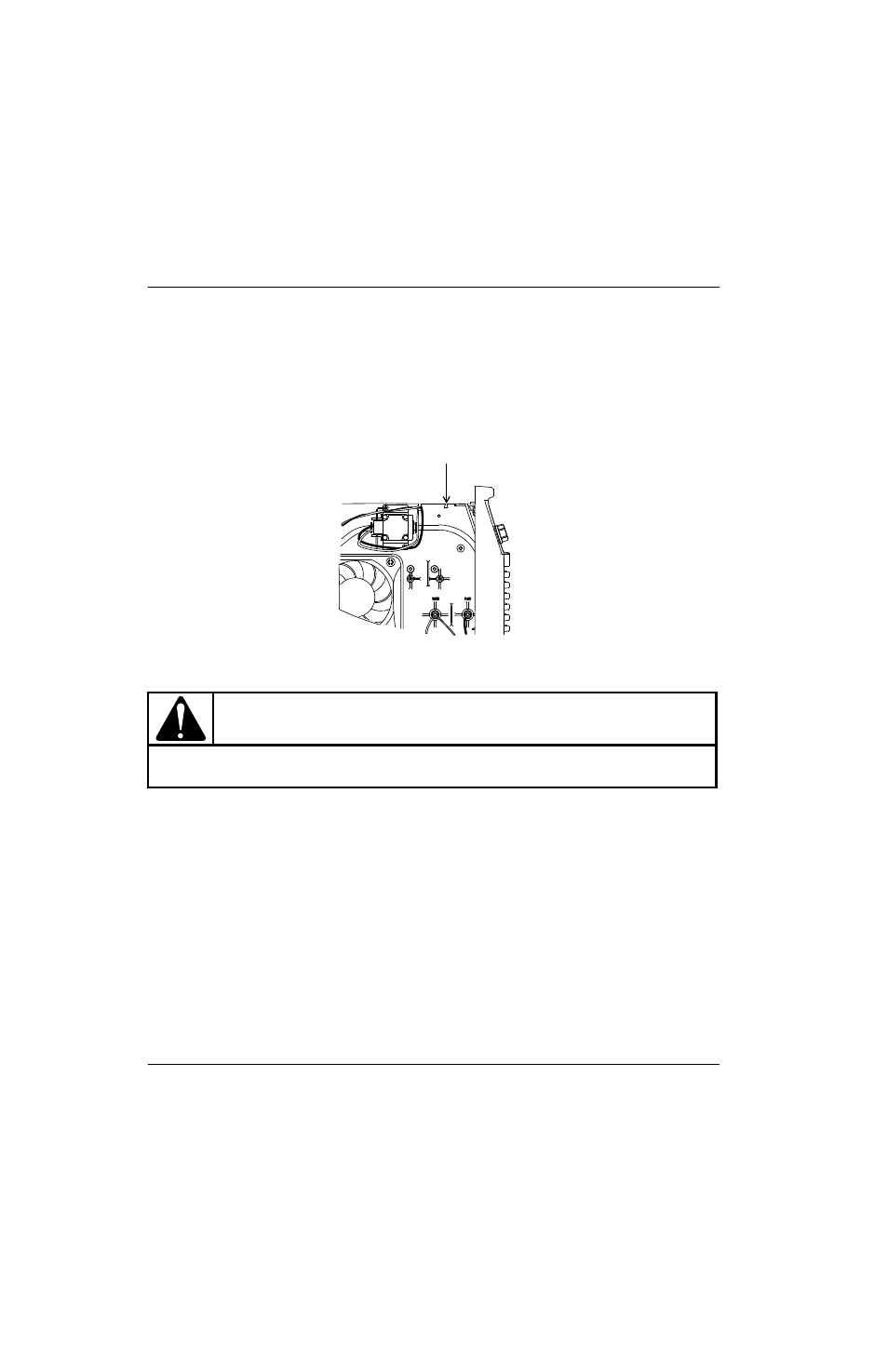

Figure 73
9. À partir de l’intérieur du panneau avant, serrer l’écrou de retenue sur le serre-câble.
10. Serrer l’écrou du serre-câble du faisceau de torche sur le serre-câble en remettant en place le panneau avant.
Consulter Montage du panneau avant à la page 98.
11. Suivre les procédures suivantes :
a. Consulter Installer le couvercle de la source de courant à la page 93.
b. Rebrancher l’alimentation en gaz et le cordon d’alimentation, puis régler l’interrupteur d’alimentation sur marche
(ON) (I).
ATTENTION !
Faire attention de ne pas entortiller le faisceau de torche en serrant l’écrou de retenue sur
le serre-câble.
Faire passer les fils orange, bleu et violet du faisceau de torche au travers de l’encoche située sur le panneau central.
