196 Powermax30 XP Manuel de service 808152 Révision 0
8 – Pièces

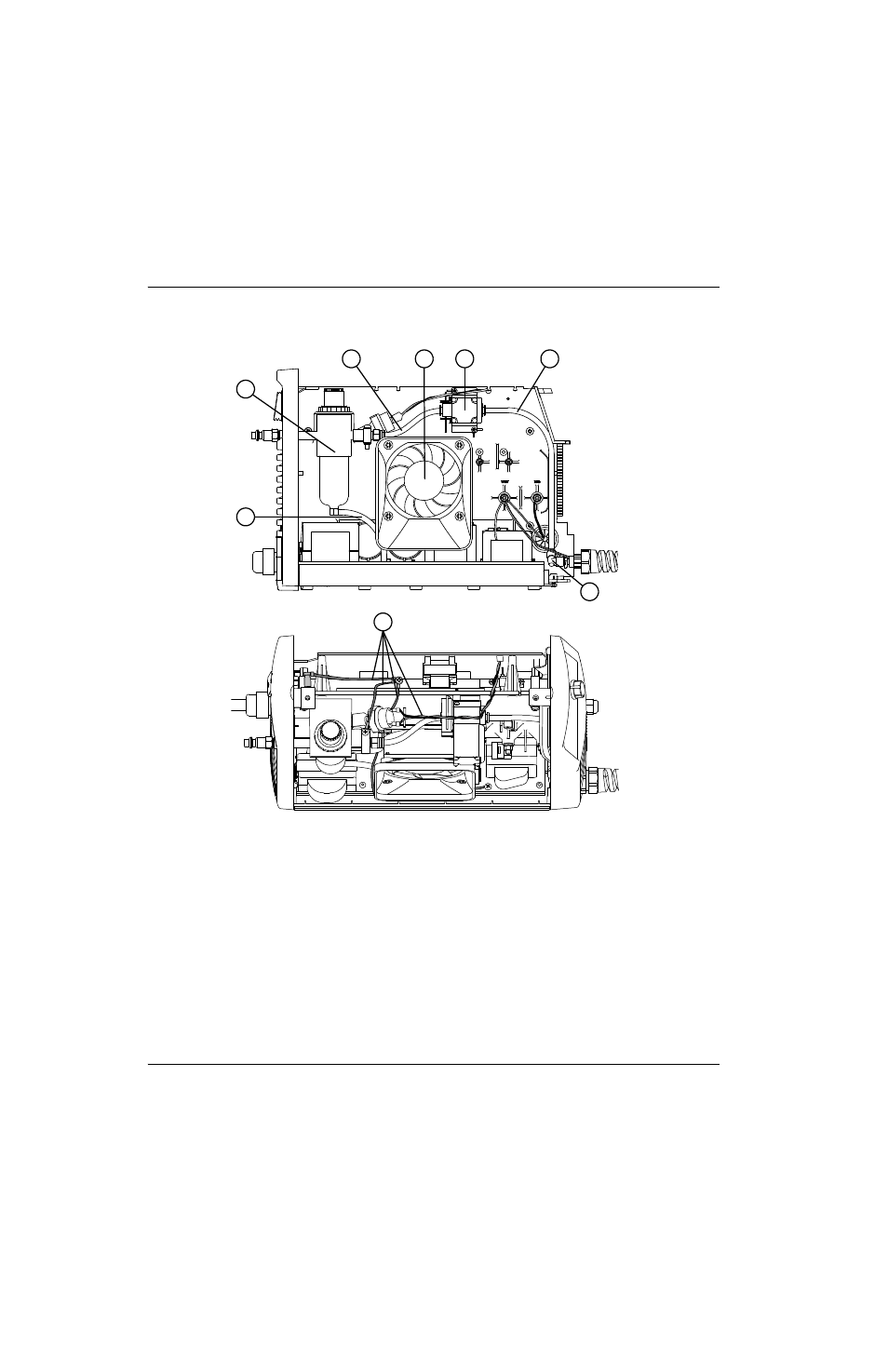

Intérieur, côté ventilateur
Article Numéro de kit Description Identificateur
1 228106 Kit : Filtre à air/détendeur avec pressostat
2, 3 228095 Kit : Tuyaux : tuyau de vidange, deux tuyaux d’alimentation
en gaz, raccord coudé
3 428238 Kit : Raccords coudés de rechange
4 428173 Kit : Électrovanne V1
5 428236 Kit : Ensemble de ventilateur avec plénum M1
6 228103 Kit : Groupe de câbles : paire de fils de pressostat, 3 fils
de mise à la terre
1
2
3
4 2 2 5
6
