Powermax30 XP Manuel de service 808152 137
6 – Remplacement des composants de la source de courant
12. Suivre les procédures suivantes :
a. Consulter Installer le couvercle de la source de courant à la page 93.
b. Rebrancher l’alimentation en gaz et le cordon d’alimentation, puis régler l’interrupteur d’alimentation sur marche
(ON) (I).
Remplacement du faisceau de torche et du serre-câble
Démontage du faisceau de torche et du serre-câble
Si seul le câble du faisceau de torche est remplacé et non l’ensemble de torche au complet, se reporter à Remplacement
du faisceau de torche à la page 189 pour connaître les détails sur la façon de retirer l’ancien faisceau de la torche.
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O), débrancher le cordon d’alimentation de la source de courant et débrancher
l’alimentation en gaz.
b. Consulter Déposer le couvercle de la source de courant à la page 92.
c. Consulter Démontage du panneau avant à la page 96.
2. Pousser pour débrancher le raccord à 90° en plastique du raccord d’alimentation en gaz en laiton du faisceau de
torche, situé à l’intérieur du panneau avant de la source de courant. (Consulter la Figure 56 à la page 123.)

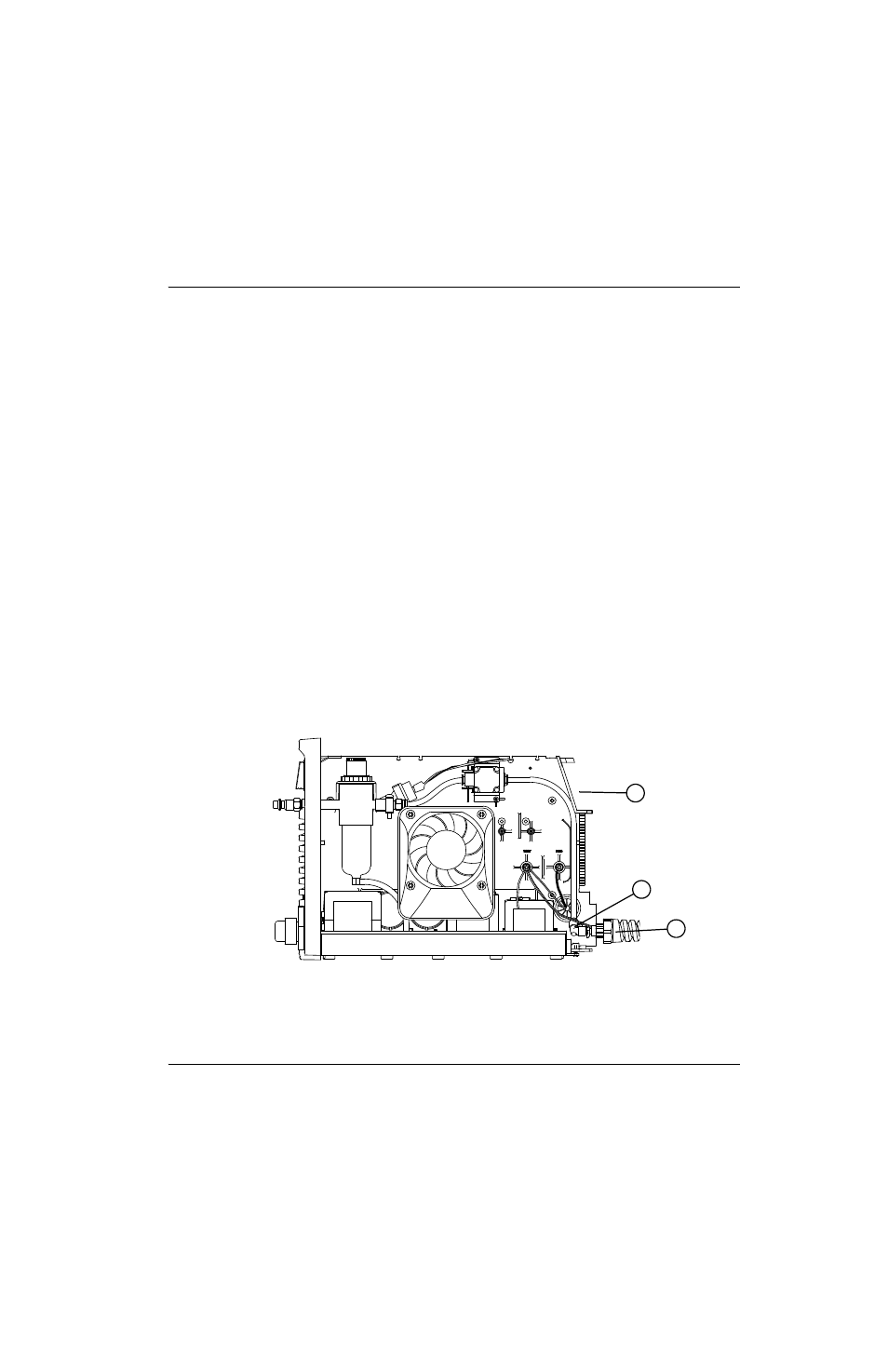

Figure 67
Numéro de kit Description
428176 Kit : Faisceau de torche Duramax LT de 4,6 m avec serre-câble
1
2
3
1 Faisceau de torche
2 Raccord à 90° en plastique connecté au raccord
d’alimentation en gaz en laiton
3 Panneau avant (caché)
