158 Powermax30 XP Manuel de service 808152
6 – Remplacement des composants de la source de courant
Dépose du panneau avant
Suivre les étapes suivantes pour enlever complètement le panneau avant afin de le remplacer. Si le panneau avant doit
être déplacé uniquement pour dégager la voie et assurer un accès plus facile à l’intérieur de la source de courant,
consulter
Démontage du panneau avant à la page 96 et Montage du panneau avant à la page 98.
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O), débrancher le cordon d’alimentation de la source de courant et débrancher
l’alimentation en gaz.
b. Consulter Déposer le couvercle de la source de courant à la page 92.
c. Consulter Retrait de la barrière de composant à la page 94.
2. Coucher la source de courant sur le côté.
3. Retirer les vis de retenue de la partie inférieure du panneau avant.

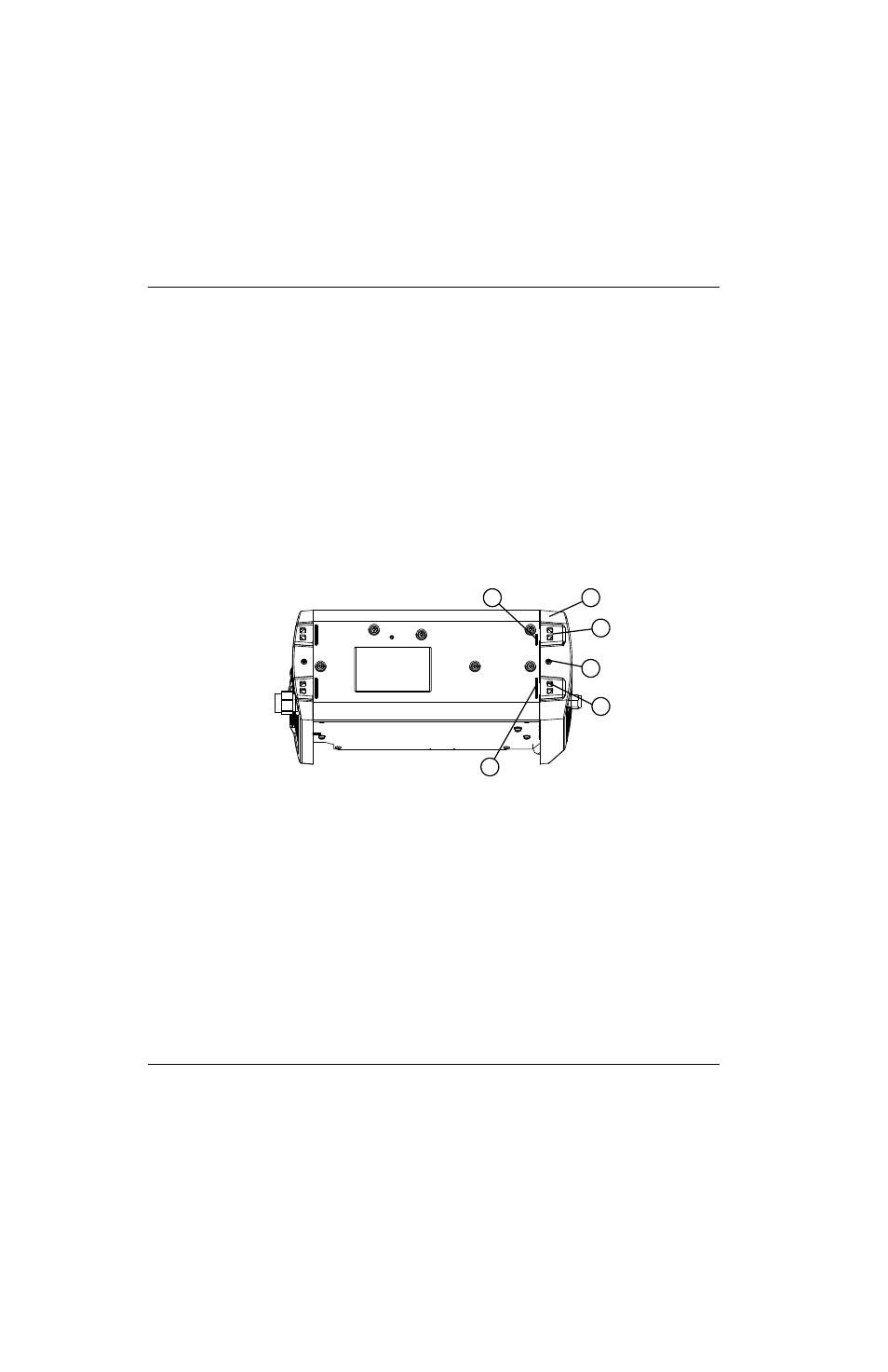

Figure 82
4
3
2
2
1
1
1 Nervure
2 Fermoir
3 Vis de fixation
4 Panneau avant
