Powermax30 XP Manuel de service 808152
5 – Dépannage et tests du système
5. Mesurer la tension entre W et R. (Consulter la Figure 18.)
a. Placer les pinces de test aux points W et R du circuit imprimé d’alimentation.
b. Mettre sous tension (ON) (I).
c. Le multimètre doit indiquer 375 V c.c.
Si la valeur obtenue est différente de 375 V c.c., multiplier la valeur relevée par 0,00601 pour la convertir en
millivolts. Contact de test 21 à J7. (Consulter
Test 2 – Vérification de la tension du circuit imprimé d’alimentation à la
page 79.) Si les valeurs correspondent, alors les résultats sont normaux.
6. Mesurer la tension entre W et B.
a. Couper l’alimentation électrique (OFF) (O).
b. Déplacer les pinces de test à W et B.
c. Mettre sous tension (ON) (I).
d. Cette valeur doit être de 187,5 V c.c. ou correspondre à la moitié de la valeur relevée à étape 5.
7. Mesurer la tension entre R et B.
a. Couper l’alimentation électrique (OFF) (O).
b. Déplacer les pinces de test à R et B.
c. Mettre sous tension (ON) (I).
d. Cette valeur doit être de 187,5 V c.c. ou correspondre à la moitié de la valeur relevée à étape 5.
8. Les valeurs obtenues à étape 6 et étape 7 doivent être approximativement égales. En cas de variation supérieure à
30 V, remplacer le circuit imprimé d’alimentation.

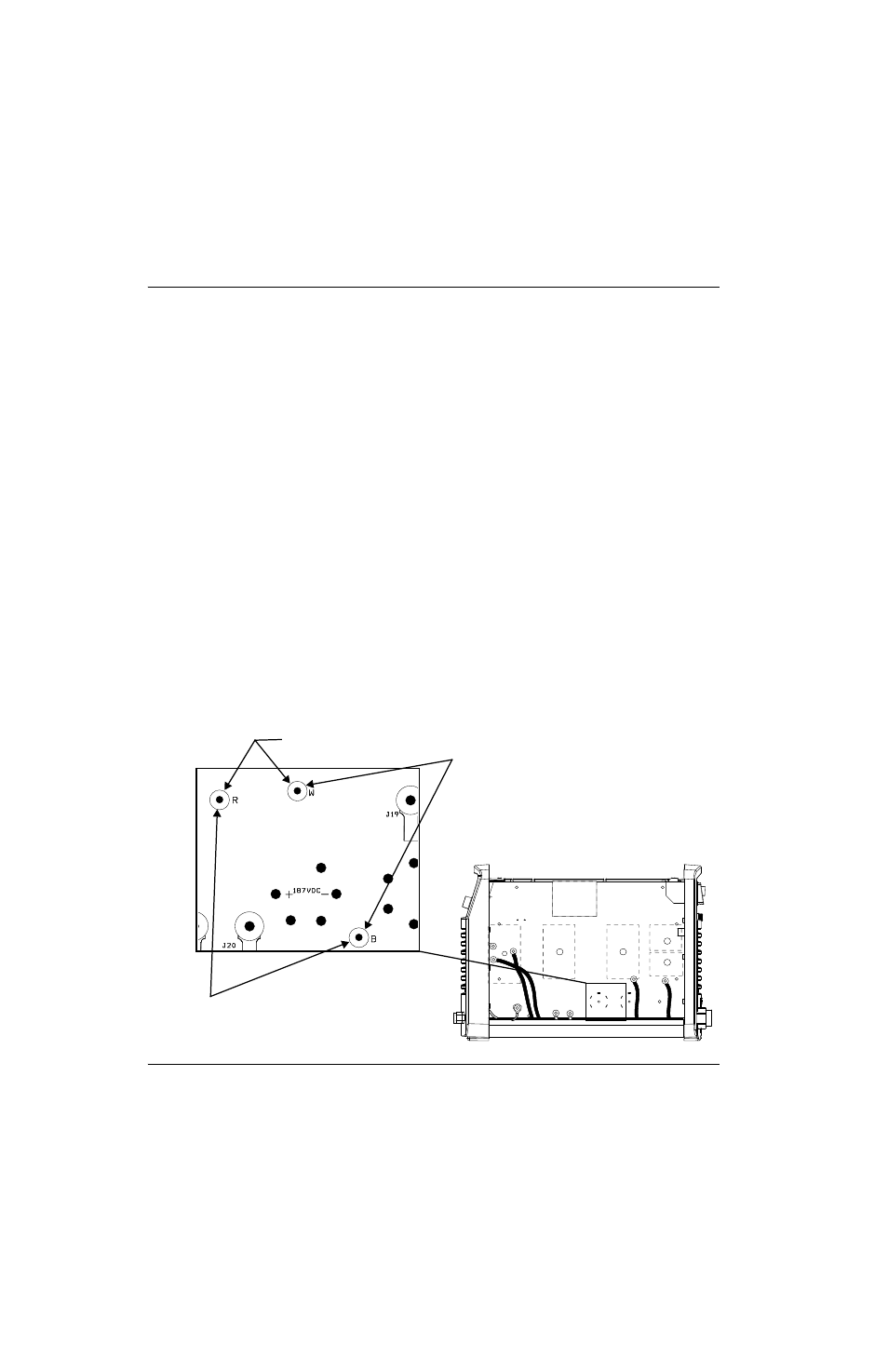

Figure 18
