6 – Remplacement des composants de la source de courant
9. Retirer le bouton de réglage de l’intensité de courant du devant de la source de courant en le tirant hors du panneau
avant. (Ne comporte pas de vis de réglage.) Mettre de côté le bouton.
10. Retirer les trois vis de retenue de l’ancien circuit imprimé de commande et le sortir du panneau avant. Mettre de côté
le panneau de commande et ses vis.

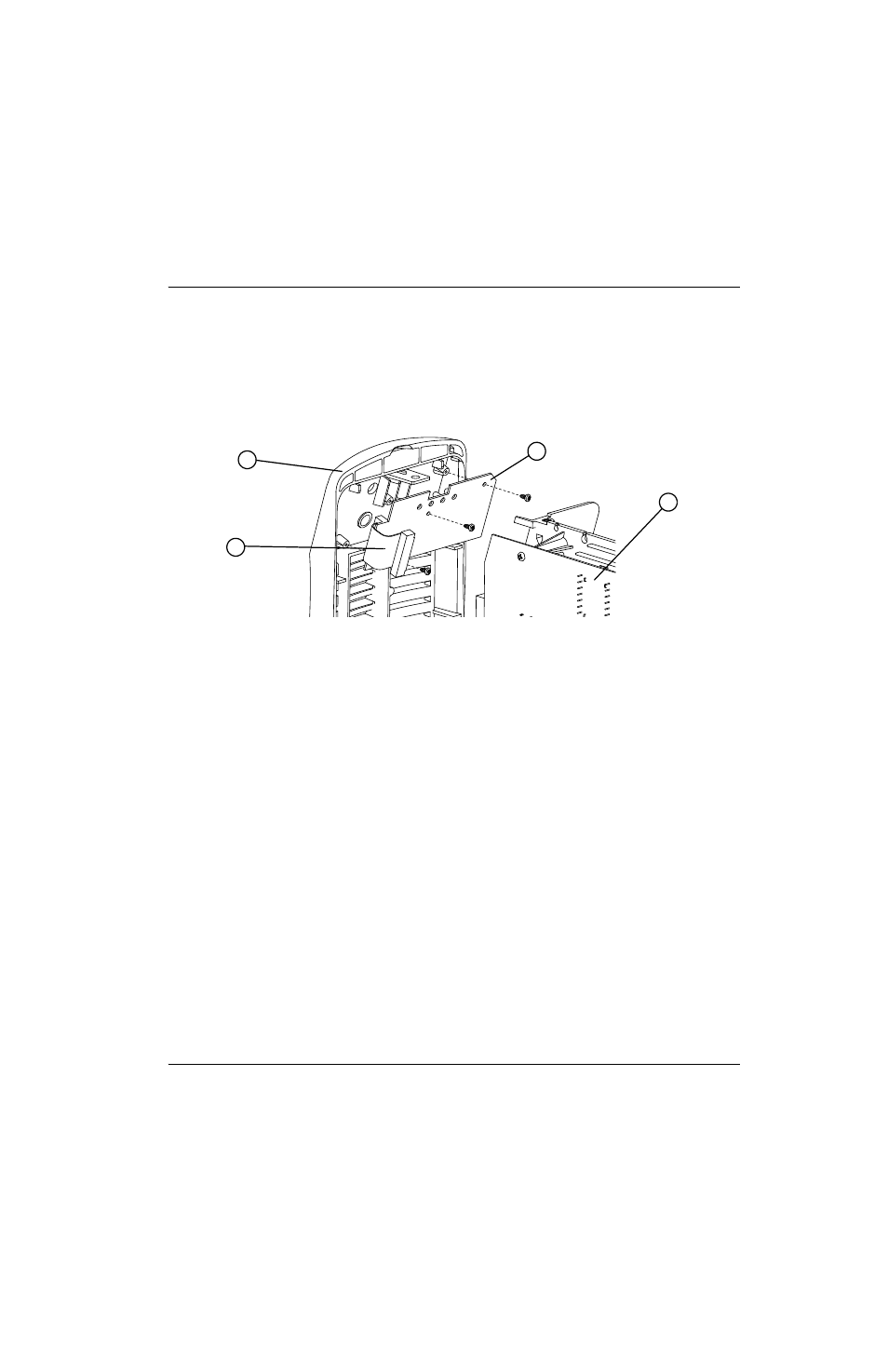

Figure 86
11. Débrancher le faisceau de torche de la source de courant. Consulter Démontage du faisceau de torche et du
serre-câble à la page 137.
12. Débrancher le câble de retour de la source de courant. Consulter Démontage et installation du câble de retour à la
page 173.
Installation du panneau avant
1. Pousser le panneau avant neuf dans le socle de la source de courant afin d’enclencher à nouveau les fermoirs.
2. Serrer la vis de retenue à un couple de 8,1 kg cm.
3. Fixer le circuit imprimé de commande au panneau avant neuf à l’aide des trois vis de retenue.
4. Pousser le bouton de réglage de l’intensité de courant sur la tige située sur le panneau avant.
5. Installer à nouveau le faisceau de torche et le câble de retour. Consulter Démontage et installation du câble de retour
à la page 173 et Installation du faisceau de torche et du serre-câble à la page 141.
6. Connecter le câble plat du panneau de commande au circuit imprimé d’alimentation, puis replier les loquets pour le
maintenir en place.
1
2
3
4
1 Panneau avant
2 Câble plat
3 Circuit imprimé d’alimentation
4 Circuit imprimé de commande
