LAMAGE EN TIRANT (cycle 204, DIN/ISO : G204) 3.7
3
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014
87

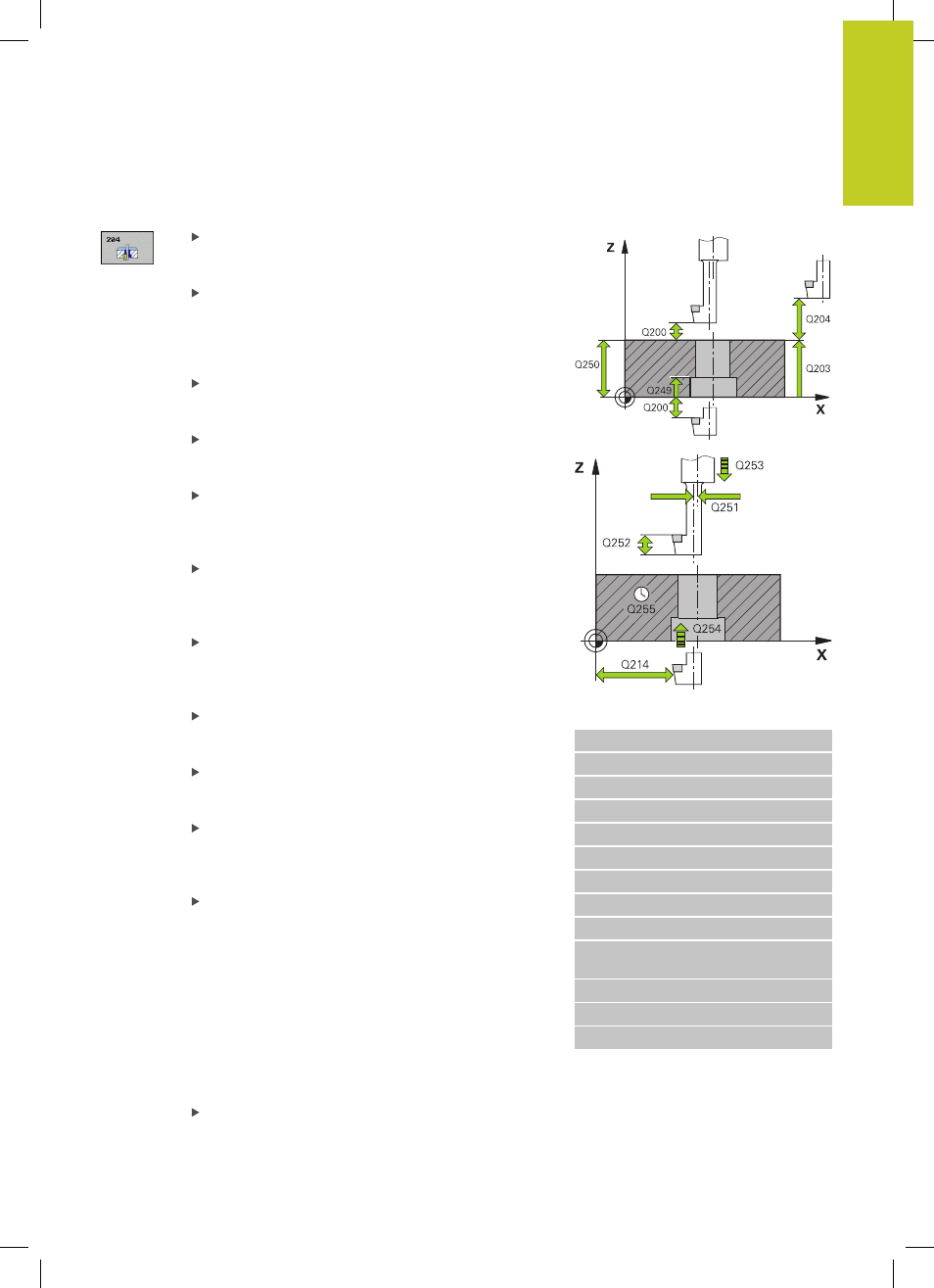

Paramètres du cycle
Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage d’introduction 0 à 99999,9999
Profondeur lamage Q249 (en incrémental) :
distance entre la face inférieure de la pièce et le
fond du lamage. Le signe positif usine un lamage
dans le sens positif de l'axe de broche. Plage
d’introduction -99999,9999 à 99999,9999
Epaisseur matière Q250 (en incrémental) :
épaisseur de la pièce. Plage d'introduction 0,0001 à
99999,9999
Cote excentrique Q251 (en incrémental) : cote
excentrique de l'outil, voir la fiche technique de
l'outil. Plage d'introduction 0,0001 à 99999,9999
Hauteur de la dent Q252 (en incrémental) :
distance entre la face inférieure de l'outil et la dent
principale, voir la fiche technique de l'outil. Plage
d'introduction 0,0001 à 99999,9999
Avance de prépositionnement Q253 : vitesse de
déplacement de l'outil lors de la plongée dans la
pièce ou lors du dégagement (en mm/min). Plage
d’introduction 0 à 99999,999 ou
FMAX, FAUTO
Avance de chanfreinage Q254 : vitesse de
déplacement de l'outil lors du chanfreinage (en mm/
min). Plage de saisie 0 à 99999,999, sinon
FAUTO,
FU
Temporisation Q255 : temporisation en secondes
au fond du lamage. Plage d'introduction 0 à
3600,000
Coordonnée surface pièce Q203 (en absolu) :
coordonnée de la surface de la pièce Plage
d’introduction -99999,9999 à 99999,9999
Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage
d’introduction 0 à 99999,9999
Sens de dégagement (1/2/3/4) Q214 : définition
du sens dans lequel la TNC doit décaler l'outil de la
valeur de la cote excentrique (après orientation de la
broche) ; valeur 0 non admise
1 : Dégagement de l'outil dans le sens négatif de
l'axe principal
2 : Dégagement de l'outil dans le sens négatif de
l'axe auxiliaire
3 : Dégagement de l'outil dans le sens positif de
l'axe principal
4 : Dégagement de l'outil dans le sens positif de
l'axe auxiliaire
Angle d'orientation de la broche Q336 (en
absolu) : angle auquel la TNC positionne l'outil avant
la plongée et avant le dégagement hors du trou.
Plage d'introduction -360,0000 à 360,0000
Séquences CN
11 CYCL DEF 204 LAMAGE EN TIRANT
Q200=2 ;DISTANCE D'APPROCHE
Q249=+5 ;PROF. DE LAMAGE
Q250=20 ;ÉPAISSEUR MATÉRIAU
Q251=3.5 ;COTE EXCENTRIQUE
Q252=15 ;HAUTEUR DE LA DENT
Q253=750 ;AVANCE PRÉ-POS.
Q254=200 ;AVANCE LAMAGE
Q255=0 ;TEMPORISATION
Q203=+20 ;COORD. SURFACE
PIÈCE
Q204=50 ;SAUT DE BRIDE
Q214=1 ;SENS DE DÉGAGEMENT
Q336=0 ;ANGLE BROCHE
