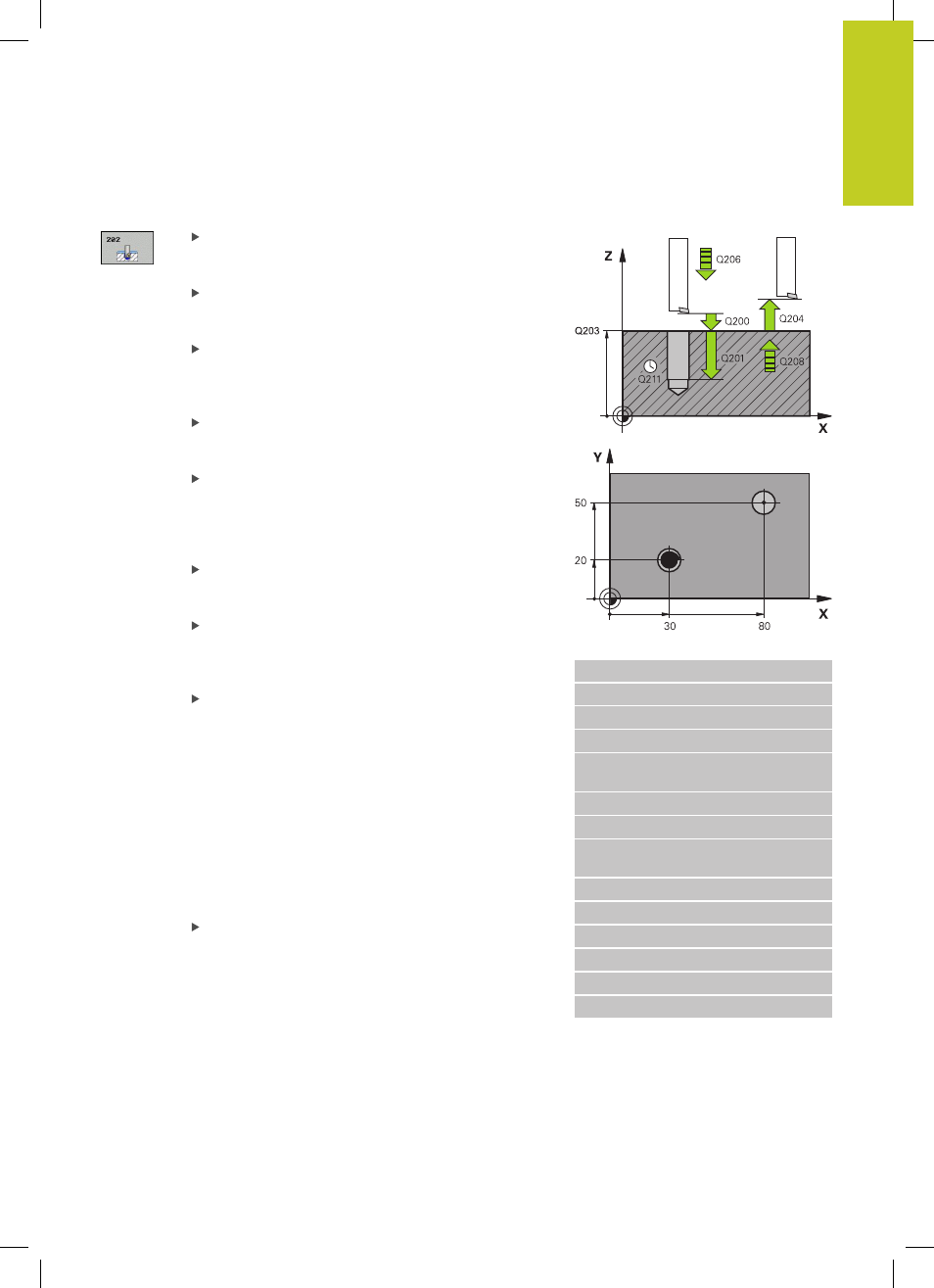

ALESAGE A L'OUTIL (cycle 202, DIN/ISO : G202)
3.5
3
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014
81
Paramètres du cycle
Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage d’introduction 0 à 99999,9999
Profondeur Q201 (en incrémental) : distance entre
la surface de la pièce et le fond du trou. Plage
d’introduction -99999,9999 à 99999,9999
Avance plongée en profondeur Q206 : Vitesse
de déplacement de l'outil lors de l'alésage à l'outil
(en mm/min). Plage de saisie 0 à 99999,999, sinon
FAUTO, FU
Temporisation au fond Q211 : durée en secondes
de rotation à vide de l'outil au fond du trou. Plage
d'introduction 0 à 3600,0000
Avance de retrait Q208 : vitesse de déplacement
de l'outil lors de la sortie du trou (en mm/min).
Si vous entrez Q208=0, l'avance de plongée
en profondeur s'applique. Plage de saisie 0 à
99999,999, sinon
FMAX, FAUTO
Coordonnée surface pièce Q203 (en absolu) :
coordonnée de la surface de la pièce Plage
d’introduction -99999,9999 à 99999,9999
Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage
d'introduction 0 à 99999,999
Sens de dégagement (0/1/2/3/4) Q214 : définition
du sens dans lequel la TNC
dégage l'outil au fond du trou (après orientation de
la broche)
0
: Pas de dégagement de l'outil
1
: Dégagement de l'outil dans le sens négatif de
l'axe principal
2
: Dégagement de l'outil dans le sens négatif de
l'axe auxiliaire
3
: Dégagement de l'outil dans le sens positif de
l'axe principal
4
: Dégagement de l'outil dans le sens positif de
l'axe auxiliaire
Angle d'orientation de la broche Q336 (en
absolu) : angle auquel la TNC positionne l'outil avant
le dégagement. Plage d'introduction -360,000 à
360,000
10 L Z+100 R0 FMAX
11 CYCL DEF 202 ALES. A L'OUTIL
Q200=2
;DISTANCE D'APPROCHE
Q201=-15
;PROFONDEUR
Q206=100
;AVANCE PLONGÉE
PROF.
Q211=0.5
;TEMPO AU FOND
Q208=250
;AVANCE RETRAIT
Q203=+20
;COORD. SURFACE
PIÈCE
Q204=100
;SAUT DE BRIDE
Q214=1
;SENS DÉGAGEMENT
Q336=0
;ANGLE BROCHE
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M99
