FILETAGE SUR UN TOUR (cycle 263, DIN/ISO : G263) 4.7
4
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014
121

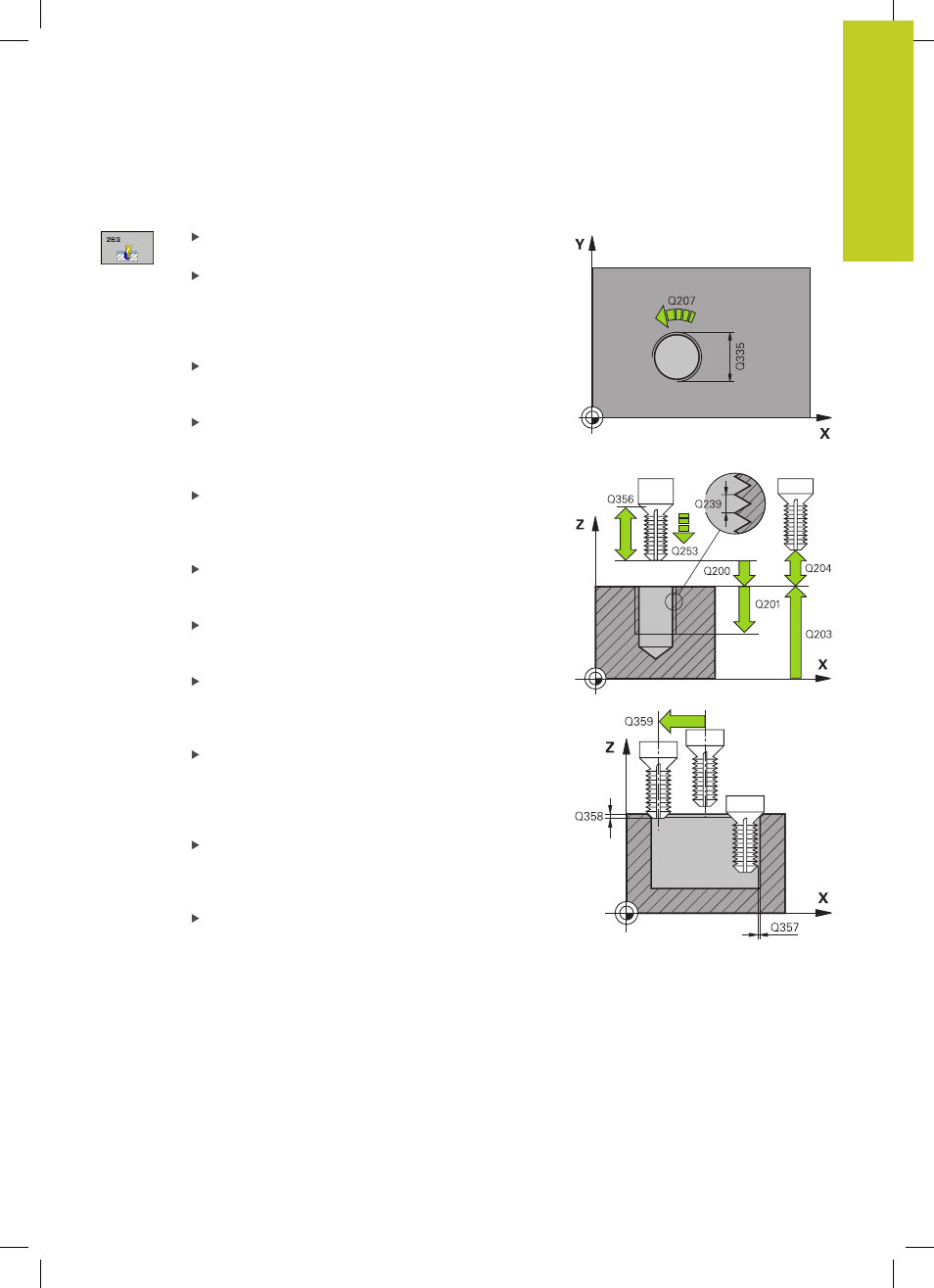

Paramètres du cycle
Diamètre nominal Q335 : diamètre nominal du filet.
Plage d’introduction 0 à 99999,9999
Pas de vis Q239 : pas du filet Le signe détermine le
sens du filet :
+ = filet à droite
- = filet à gauche
Plage d’introduction -99,9999 à 99,9999
Profondeur de filetage Q201 (en incrémental) :
distance entre la surface de la pièce et la fin du filet.
Plage d’introduction -99999,9999 à 99999,9999
Profondeur pour chanfrein Q356 (en incrémental) :
distance entre la surface de la pièce et la pointe
de l'outil. Plage d’introduction -99999,9999 à
99999,9999
Avance de pré-positionnement Q253 : vitesse de
déplacement de l'outil lors de la plongée dans la
pièce ou lors du dégagement, en mm/min. Plage
d’introduction 0 à 99999,9999 ou
FMAX, FAUTO
Mode de fraisage Q351 : mode de fraisage avec M3
+1 = fraisage en avalant
-1 = fraisage en opposition
Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage d’introduction 0 à 99999,9999
Distance d'approche latérale Q357 (en
incrémental) : distance entre le tranchant de
l'outil et la paroi du trou. Plage d’introduction 0 à
99999,9999
Profondeur du chanfrein frontal Q358 (en
incrémental) : distance entre la surface de la
pièce et la pointe de l'outil lors de l'usinage d'un
chanfrein frontal. Plage d’introduction -99999,9999 à
99999,9999
Décalage Chanfrein frontal Q359 (en incrémental) :
distance dont la TNC décale le centre d'outil à
partir du centre du trou. Plage d’introduction 0 à
99999,9999
Coord. surface pièce Q203 (en absolu) :
coordonnée de la surface de la pièce. Plage
d’introduction -99999,9999 à 99999,9999
