POINT DE REFERENCE EXTERIEUR CERCLE (cycle 413 DIN/
ISO : G413)
16.7
16
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014
461

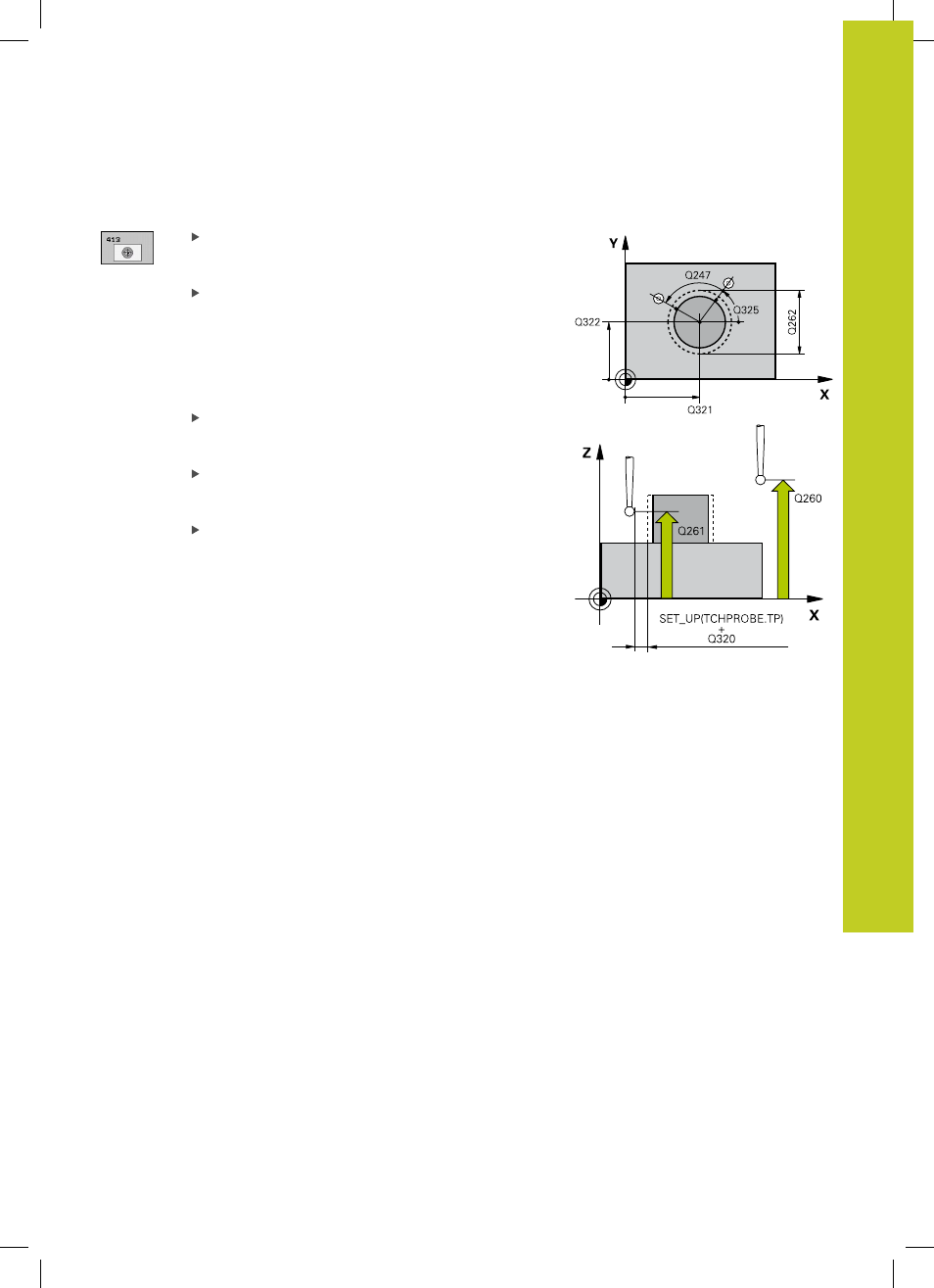

Paramètres du cycle
Centre 1er axe Q321 (en absolu) : centre du
tenon dans l'axe principal du plan d'usinage. Plage
d’introduction -99999,9999 à 99999,9999
Centre 2ème axe Q322 (en absolu) : centre du
tenon dans l'axe secondaire du plan d'usinage. Si
vous programmez Q322 = 0, la TNC aligne le centre
du trou sur l'axe Y positif, si vous programmez Q322
différent de 0, la TNC aligne le centre du trou à la
position nominale. Plage d’introduction -99999,9999
à 99999,9999
Diamètre nominal Q262 : diamètre approximatif
du tenon. Introduire de préférence une valeur plus
grande. Plage d'introduction 0 à 99999,9999
Angle initial Q325 (en absolu) : angle compris entre
l'axe principal du plan d'usinage et le premier point
de palpage. Plage d'introduction -360,000 à 360,000
Incrément angulaire Q247 (en incrémental) : angle
compris entre deux points de mesure. Le signe de
l'incrément angulaire détermine le sens de rotation
(- = sens horaire) pour le déplacement du palpeur au
point de mesure suivant. Si vous souhaitez mesurer
des secteurs circulaires, programmez un incrément
angulaire inférieur à 90°. Plage d'introduction
-120,000 à 120,000
