ROTATION DE BASE à partir de deux tenons (cycle 402, DIN/
ISO : G402)
15.4
15
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014
421

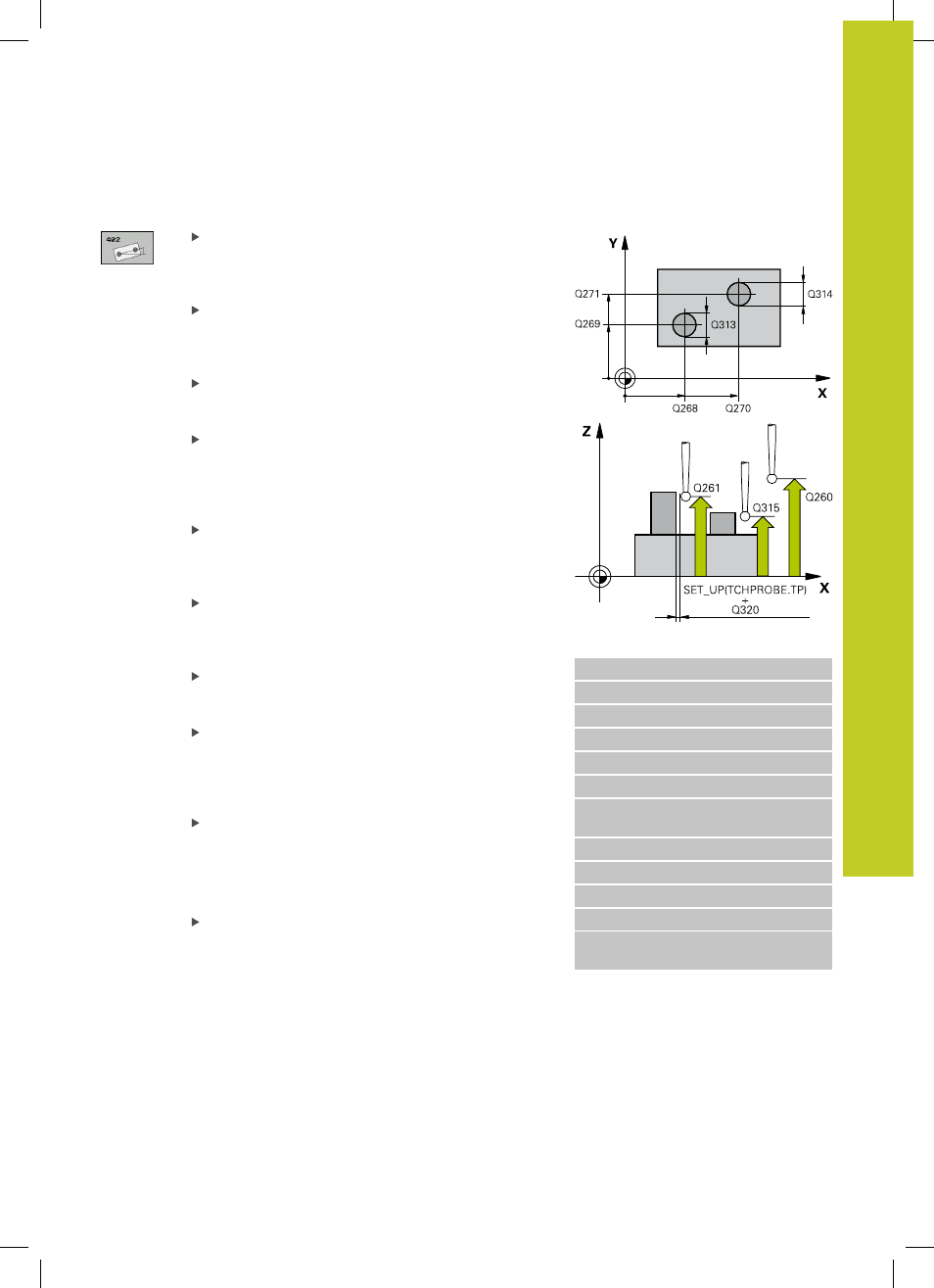

Paramètres du cycle
1er tenon : centre 1er axe Q298 (en absolu) :
centre du premier tenon dans l'axe principal du
plan d’usinage. Plage d’introduction -99999,9999 à
99999,9999
1er tenon : centre sur 2ème axe Q269 (en
absolu) : centre du 1er tenon dans l'axe secondaire
du plan d'usinage. Plage d’introduction -99999,9999
à 99999,9999
Diamètre tenon 1 Q313 : diamètre approximatif du
1er tenon. Introduire de préférence une valeur plus
grande. Plage d’introduction 0 à 99999,9999
Haut. mes. tenon 1 dans axe TS Q261 (en absolu) :
coordonnée du centre de la bille ( = point de
contact) dans l'axe du palpeur à laquelle doit être
effectuée la mesure du tenon 1. Plage d’introduction
-99999,9999 à 99999,9999
2ème tenon : centre sur 1er axe Q270 (en
absolu) : centre du 2ème tenon dans l'axe principal
du plan d'usinage. Plage d’introduction -99999,9999
à 99999,9999
2ème tenon : centre sur 2ème axe Q271
(en absolu) : centre du 2ème tenon dans l'axe
secondaire du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
Diamètre tenon 2 Q314 : diamètre approximatif du
2ème tenon. Introduire de préférence une valeur
plus grande. Plage d’introduction 0 à 99999,9999
Haut. mes. tenon 2 dans axe TS Q315 (en absolu) :
coordonnée du centre de la bille ( = point de
contact) dans l'axe du palpeur à laquelle doit être
effectuée la mesure du tenon 2. Plage d’introduction
-99999,9999 à 99999,9999
Distance d'approche Q320 (en incrémental) :
distance supplémentaire entre le point de mesure
et la bille du palpeur. Q320 est additionné à
SET_UP (tableau palpeurs). Plage d’introduction 0 à
99999,9999
Déplacement à la hauteur de sécurité Q301 :
définir le type de positionnement du palpeur entre
les points de mesure
0 : positionnement à la hauteur de mesure
1 : positionnement à la hauteur de sécurité
Séquences CN
5 TCH PROBE 402 ROT. AVEC 2 TENONS
Q268=-37 ;1ER CENTRE 1ER AXE
Q269=+12 ;1ER CENTRE 2ÈME AXE
Q313=60 ;DIAMETRE TENON 1
Q261=-5 ;HAUT. MESURE 1
Q270=+75 ;2ÈME CENTRE 1ER AXE
Q271=+20 ;2ÈME CENTRE 2ÈME
AXE
Q314=60 ;DIAMETRE TENON 2
Q315=-5 ;HAUT. MESURE 2
Q320=0 ;DISTANCE D'APPROCHE
Q260=+20 ;HAUTEUR DE SECURITE
Q301=0 ;DEPLAC. HAUTEUR
SECU.
