Cycles : tournage
13.5 TOURNAGE EPAULEMENT LONGITUDINAL
(cycle 811, DIN/ISO : G811)
13
308
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014
13.5 TOURNAGE EPAULEMENT
LONGITUDINAL
(cycle 811, DIN/ISO : G811)
Application
Ce cycle permet de réaliser l'usinage longitudinal d'un épaulement.
Vous pouvez utiliser ce cycle au choix pour l'ébauche, la finition ou
l'usinage intégral. L'ébauche multipasses est exécuté en usinage
paraxial.
Vous pouvez utiliser le cycle pour un usinage intérieur et extérieur.
Lorsque l'outil se trouve en dehors du contour à usiner lors de
l'appel du cycle, le cycle exécute un usinage extérieur. Lorsque
l'outil se trouve à l'intérieur du contour à usiner, le cycle exécute un
usinage intérieur.

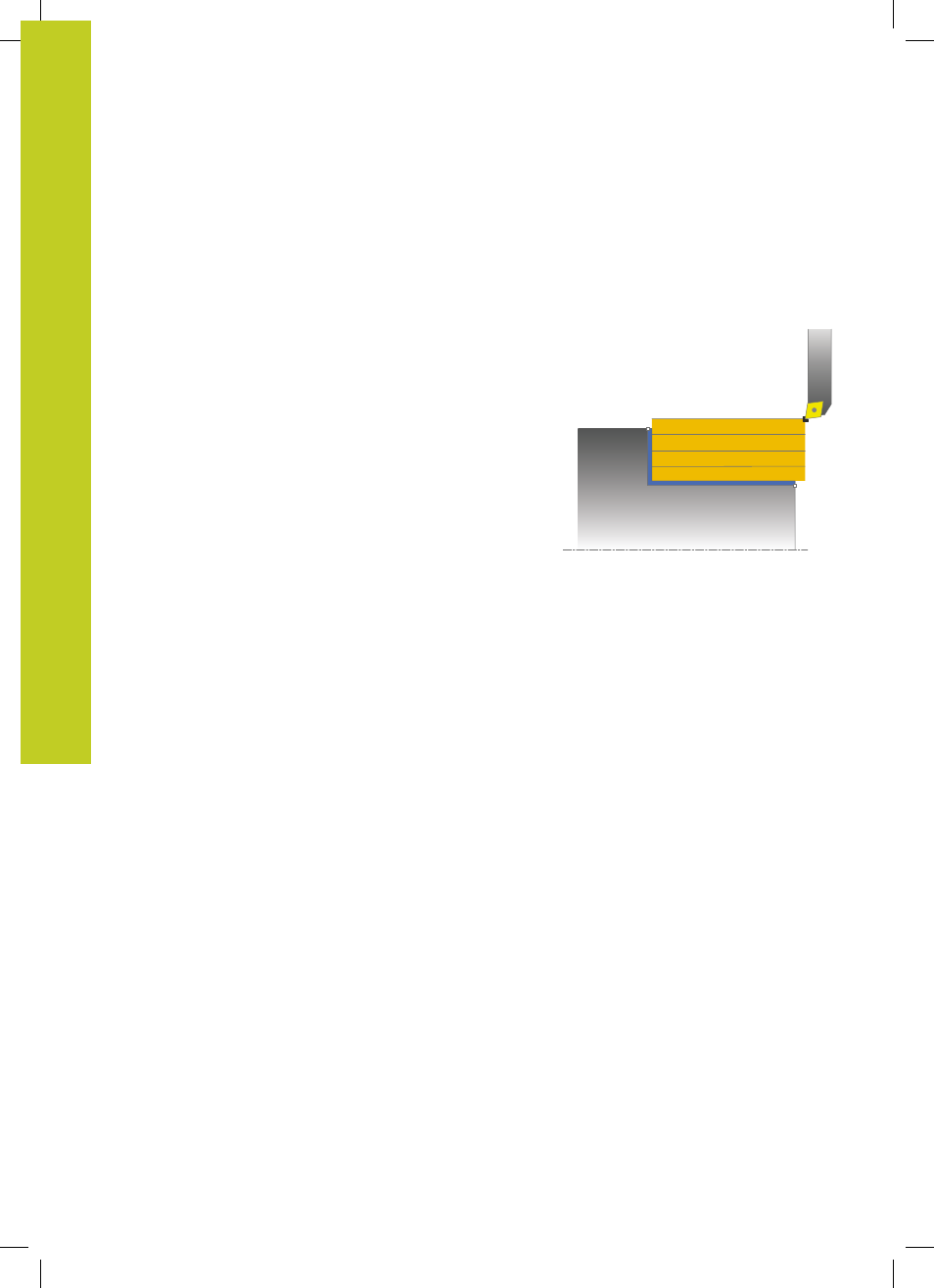

Mode opératoire du cycle d'ébauche
Le cycle usine la zone comprise entre la position de l'outil et le
point final défini dans le cycle.
1 La TNC exécute une prise de passe en paraxial selon l'avance
rapide. La valeur de la passe est calculée par la TNC à l'aide de
Q463 PROF. COUPE MAX..
2 La TNC usine la zone comprise entre la position de départ et le
point final dans le sens longitudinal, selon l'avance définie
Q478.
3 La TNC dégage l'outil de la valeur de la passe avec l'avance
définie.
4 La TNC repositionne l'outil en rapide au point de départ de
l'opération de coupe.
5 La TNC répète ce processus (1 à 4) jusqu'à ce que le contour
soit terminé.
6 La TNC repositionne l'outil en rapide au point de départ de
l'exécution du cycle.
Mode opératoire du cycle de finition
1 La TNC déplace l'outil à la distance d'approche
Q460 de la
coordonnée Z. Le mouvement a lieu en avance rapide.
2 La TNC exécute une prise de passe en paraxial selon l'avance
rapide.
3 La TNC exécute la finition du contour de la pièce avec l'avance
définie Q505.
4 La TNC dégage l'outil de la valeur de la distance d'approche
selon l'avance définie.
5 La TNC repositionne l'outil en rapide au point de départ de
l'exécution du cycle.
