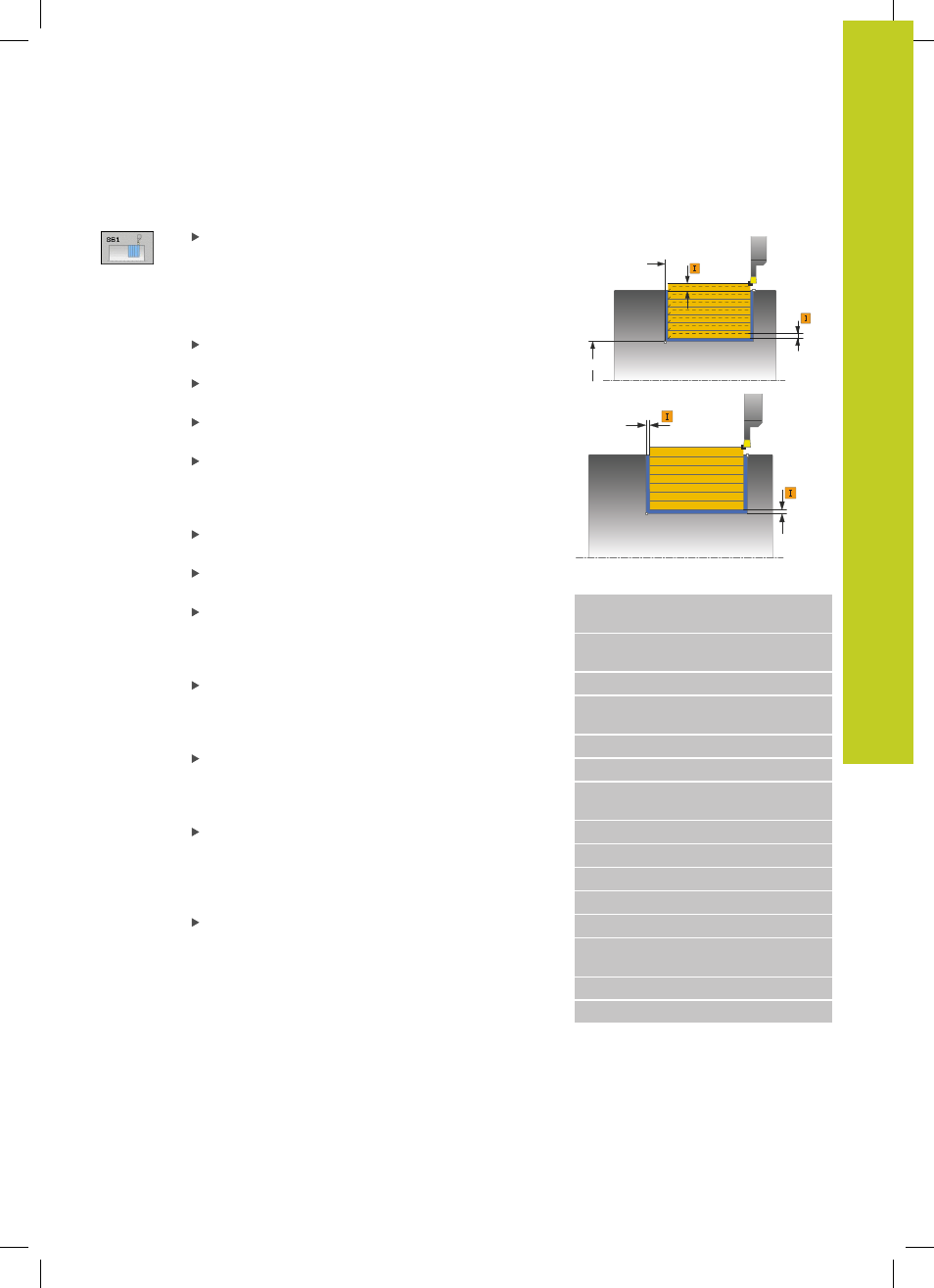

TOURNAGE DE GORGE SIMPLE RADIAL
(cycle 841, DIN/ISO : G841)
13.16
13
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014
349
Paramètres du cycle
Opérations d'usinage Q215 : définir les opérations
d'usinage
0 : ébauche et finition
1 : seulement ébauche
2 : seulement finition à la cote finale
3 : seulement finition à la surépaisseur
Distance d'approche Q460 : réservé, sans fonction
actuellement
Diamètre fin de contour Q493 : coordonnée X du
point final du contour (cote au diamètre)
Fin de contour Z Q494 : coordonnée Z du point
final du contour
Avance d'ébauche Q478 : vitesse d'avance lors de
l'ébauche. Avec M136, la TNC interprète l'avance
en millimètre par tour, sans M136 en millimètre par
minute.
Surépaisseur diamètre Q483 (en incrémental) :
surépaisseur diamètre sur le contour défini
Surépaisseur Z Q484 (en incrémental) :
surépaisseur sur le contour défini, dans le sens axial
Avance de finition Q505 : vitesse d'avance lors de
la finition. Avec M136, la TNC interprète l'avance en
millimètres par tour, sans M136 en millimètres par
minute.
Profondeur de coupe max. Q463 : passe maximale
(cote au rayon) dans le sens radial. La plongée est
uniformément répartie pour éviter des passes en
dessous du copeau minimum.
Sens d'usinage Q507 : sens d'enlèvement des
copeaux
0 : dans les deux sens
1 : dans un seul sens (dans le sens du contour)
Largeur de décalage Q508 : réduction de la
longueur de coupe. La matière résiduelle est
enlevée à la fin de l'ébauche en une seule fois.
Si nécessaire, la réduit la largeur de décalage
programmée.
Correction de profondeur Q509 : dépend de la
matière, de la vitesse d'avance, etc. ; la plaquette
"bascule" lors du tournage. Vous corrigez l'erreur
de plongée ainsi générée avec la correction de
profondeur.
Q460
Ø Q493
Q494
Q463
Ø Q483
Q484
Séquences CN
11 CYCL DEF 841 TOURNAGE GORGE
SIMPLE R.
Q215=+0
;OPERATIONS
D'USINAGE
Q460=+2 ;DISTANCE D'APPROCHE
Q493+50 ;DIAMETRE FIN DE
CONTOUR
Q494=-50 ;FIN DE CONTOUR Z
Q478=+0.3 ;AVANCE EBAUCHE
Q483=+0.4 ;SUREPAISSEUR
DIAMETRE
Q484=+0.2 ;SUREPAISSEUR Z
Q505=+0.2 ;AVANCE DE FINITION
Q463=+2 ;PROF. COUPE MAX.
Q507=+0 ;SENS USINAGE
Q508=+0 ;LARGEUR DECALAGE
Q509=+0 ;CORRECTION
PROFONDEUR
12 L X+75 Y+0 Z-25 FMAX M303
13 CYCL CALL
