FILETAGE ETENDU (cycle 832, DIN/ISO : G832) 13.29
13
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014
393
13.29 FILETAGE ETENDU (cycle 832, DIN/
ISO : G832)

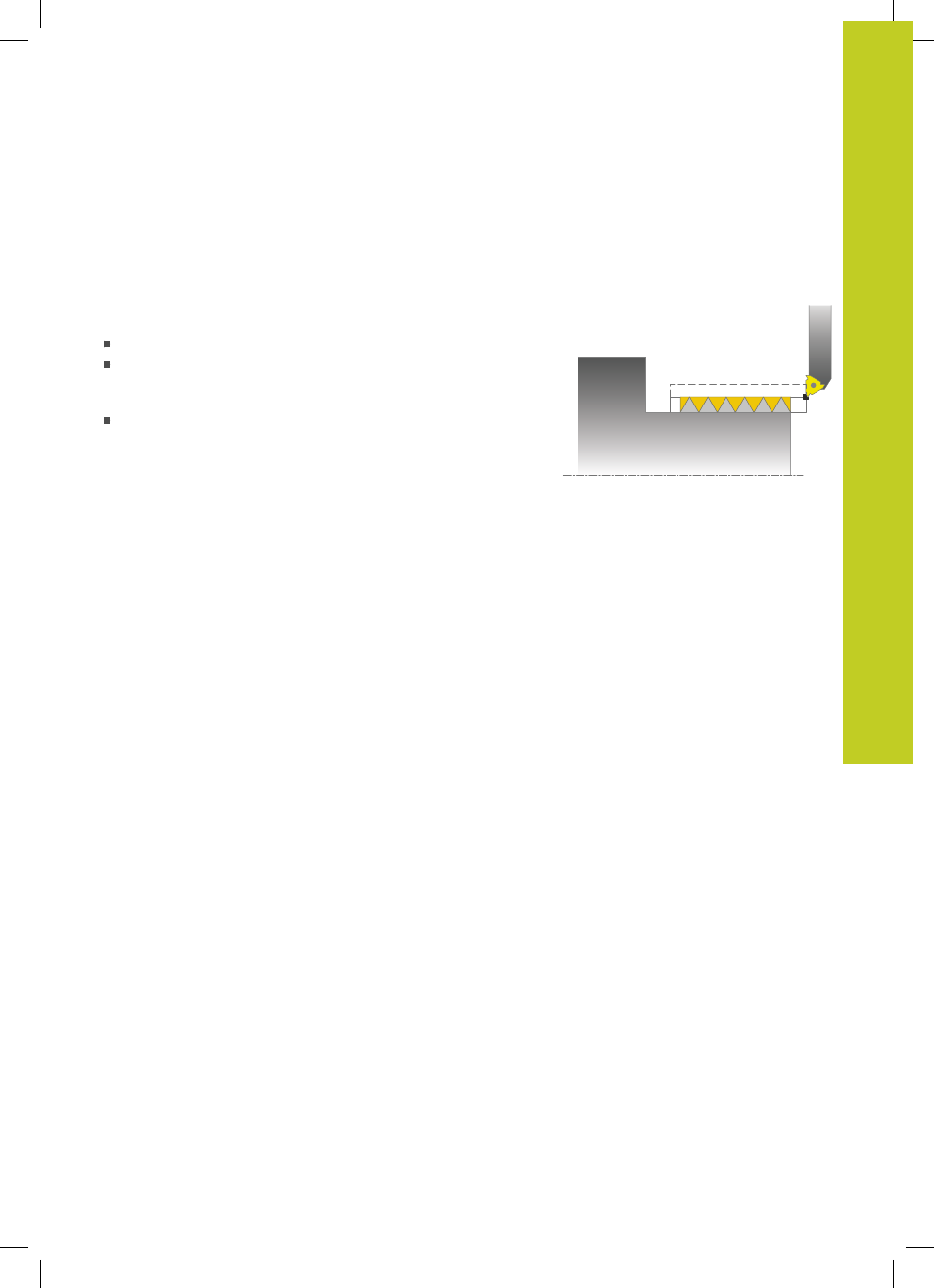

Application
Ce cycle permet de réaliser un filetage ou un filetage conique,
usinage longitudinal ou transversal. Fonctions étendues :
Choix entre filetage longitudinal et transversal.
Les paramètres de cotation du cône, de l'angle de conicité et du
point initial X du contour permettent de définir différents filets
coniques.
Les paramètres engagement et dégagement définissent des
courses de déplacement sur lesquelles les axes sont accélérés
ou ralentis.
Ce cycle permet de réaliser un filetage simple filet ou multifilets.
Si vous n'introduisez pas de profondeur de filetage dans le cycle,
celui-ci utilise la profondeur normalisée.
Vous pouvez utiliser le cycle pour un usinage intérieur et extérieur.
Mode opératoire du cycle
Lors de l'appel du cycle, la TNC utilise la position de l'outil comme
point de départ du cycle.
1 La TNC positionne l'outil en avance rapide à la distance
d'approche du filetage et exécute une prise de passe.
2 La TNC exécute un usinage longitudinal. La TNC synchronise
l'avance et la vitesse de rotation pour garantir le pas souhaité.
3 La TNC relève l'outil en avance rapide en observant la valeur de
la distance d'approche.
4 La TNC repositionne l'outil en rapide au point de départ de
l'opération de coupe.
5 La TNC exécute la prise de passe. Les passes sont exécutées
en fonction de l'angle de passe
Q467.
6 La TNC répète ce processus (2 à 5) jusqu'à ce que la profondeur
de filetage soit atteinte.
7 La TNC exécute le nombre de passes à vide défini dans Q476.
8 La TNC répète ce processus (2 à 7) en fonction du nombre de
filets
Q475.
9 La TNC repositionne l'outil en rapide au point de départ de
l'exécution du cycle.
