Cycles : conversions de coordonnées
11.1 Principes de base
11
258
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014
11.1 Principes de base
Résumé
Grâce aux conversions de coordonnées, la TNC peut usiner un
contour déjà programmé à plusieurs endroits de la pièce en
modifiant sa position et ses dimensions. La TNC dispose des
cycles de conversion de coordonnées suivants :

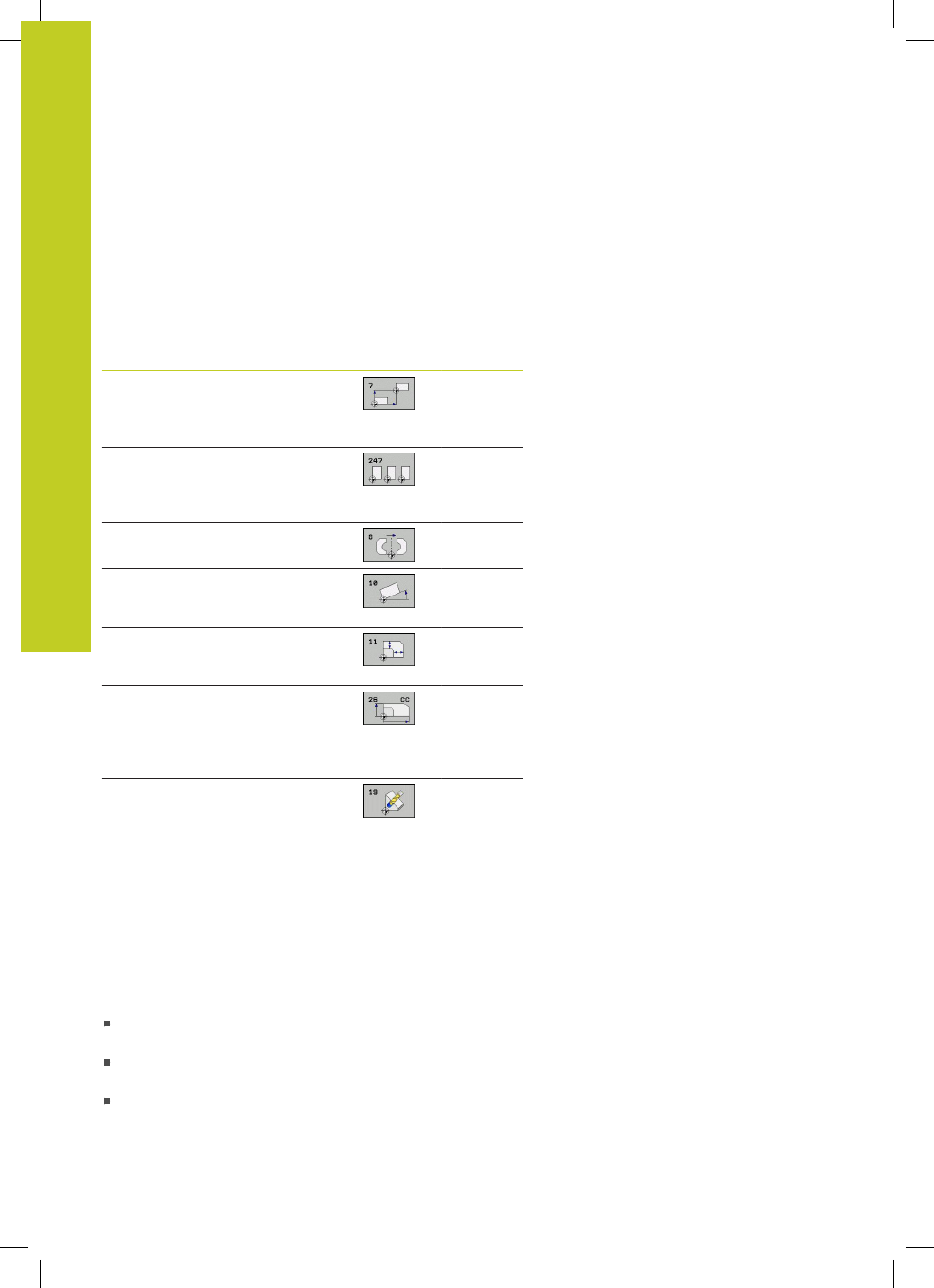

Cycle Softkey Page
7 POINT ZERO
Décalage des contours directement
dans le programme ou à partir des
tableaux de points zéro 259
247 INITIALISATION DU POINT
D'ORIGINE
Initialiser le point d'origine pendant
l'exécution du programme 265
8 IMAGE MIROIR
Image miroir des contours 266
10 ROTATION
Rotation des contours dans le plan
d'usinage 268
11 FACTEUR ECHELLE
Réduction/agrandissement des
contours 270
26 FACTEUR ECHELLE SPECIFIQUE
A UN AXE
Réduction/agrandissement des
contours avec les facteurs échelles
spécifiques aux axes 271
19 PLAN D'USINAGE Exécution
d'opérations d'usinage avec
inclinaison du système de
coordonnées pour machines
équipées de têtes pivotantes et/ou
de plateaux circulaires 273
Activation des conversions de coordonnées
Début de l'activation : une conversion de coordonnées est active
dès qu'elle est définie – et n'a donc pas besoin d'être appelée. Elle
reste active jusqu'à ce qu'elle soit annulée ou redéfinie.
Annulation d'une conversion de coordonnées :
Redéfinir le cycle avec les valeurs par défaut, p. ex. facteur
échelle 1.0
Exécuter les fonctions auxiliaires M2, M30 ou la séquence END
PGM (dépend du paramètre machine
clearMode)
Sélectionner un nouveau programme
