11.5 IMAGE MIROIR (cycle 8, DIN/ISO : G28)
Effet

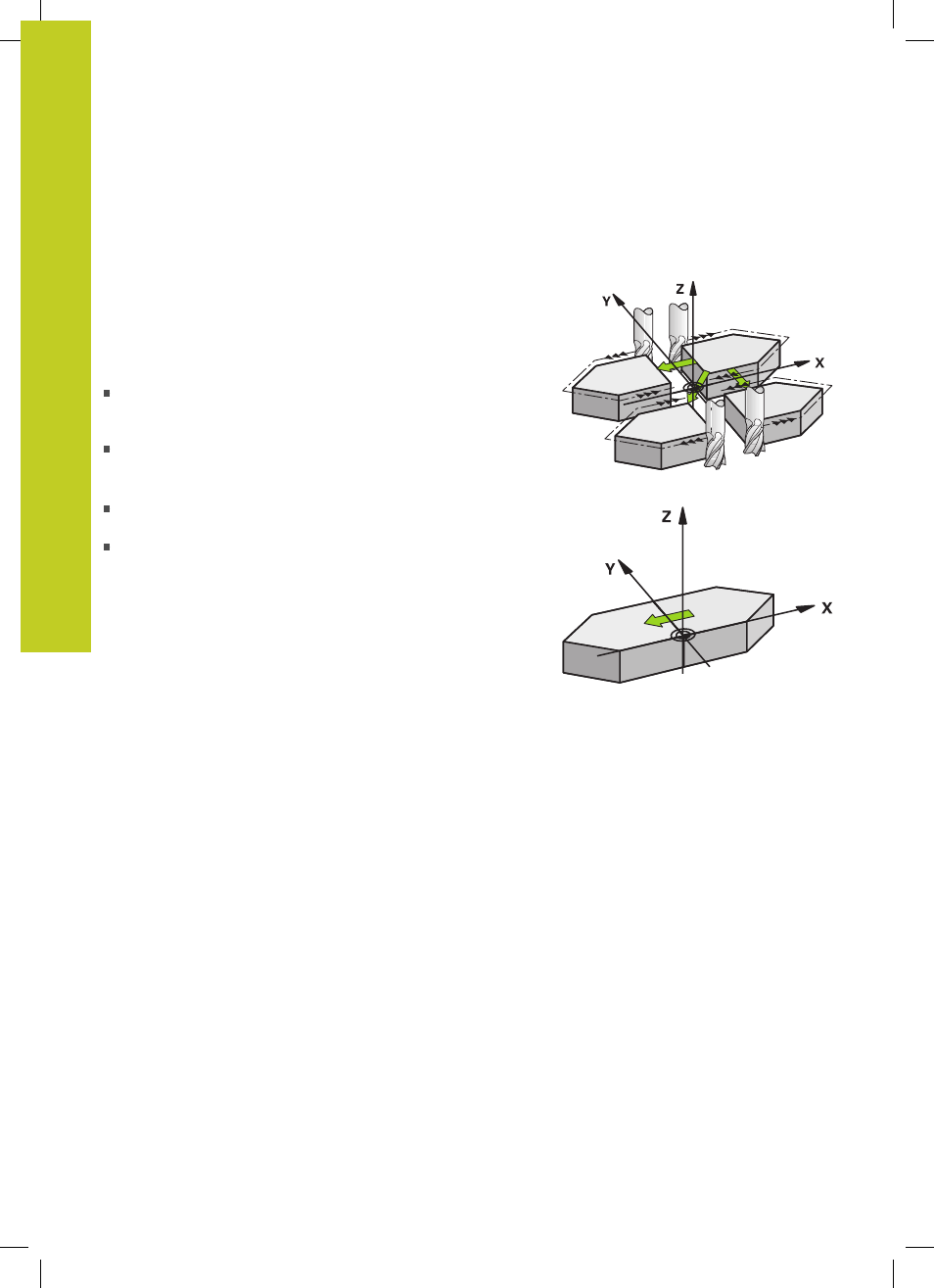

Dans le plan d’usinage, la TNC peut exécuter une opération
d’usinage inversée
L'image miroir est active dès qu'elle a été définie dans le
programme. Elle fonctionne également en mode
Positionnement
avec saisie manuelle. Les axes réfléchis actifs apparaissent dans
l'affichage d'état supplémentaire.
Si vous n'exécutez l'image miroir que d'un seul axe, il y a
inversion du sens de déplacement de l'outil. Cela s'applique pas
aux cycles SL.
Si vous exécutez l’image miroir de deux axes, le sens du
déplacement n’est pas modifié.
Le résultat de l'image miroir dépend de la position du point zéro :
Le point zéro est situé sur le contour devant être réfléchi :
l'élément est réfléchi directement au niveau du point zéro.
Le point zéro est situé à l’extérieur du contour devant être
réfléchi: L'élément est décalé par rapport à l'axe
Désactivation
Reprogrammer le cycle IMAGE MIROIR en introduisant
NO ENT.
