SURFACAGE (cycle 233, DIN/ISO : G233) 10.5
10
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014
249
9 Si plusieurs passes sont requises, la TNC déplace l'outil à
la profondeur de passe suivante dans l'axe de broche, avec
l'avance de positionnement.
10 Le processus est répété jusqu’à ce que toutes les passes
soient exécutées. Lors de la dernière passe, l'outil n'exécute
que l'usinage de la surépaisseur de finition, selon l'avance de
finition.
11 Pour terminer, la TNC ramène l'outil à la distance de bride avec
FMAX.

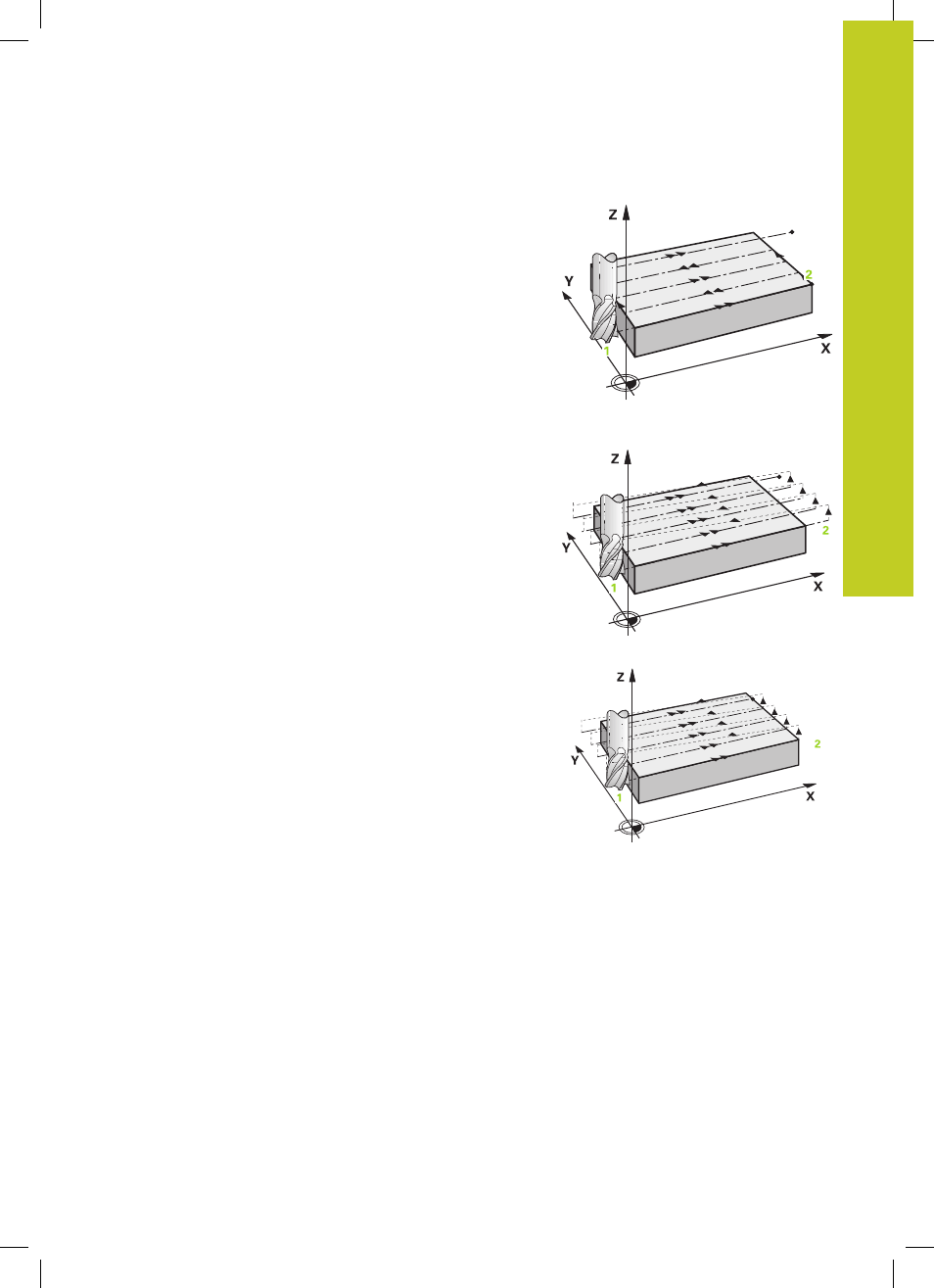

Stratégies Q389=2 et Q389=3
Les stratégies Q389=2 et Q389=3 se distinguent par le
dépassement lors du surfaçage. Si Q389=2, le point final se trouve
en dehors de la surface. Si Q389=3, il se trouve en revanche en
bordure de la surface. La TNC calcule le point final
2 à partir de
la longueur latérale et de la distance d'approche latérale. Avec la
stratégie Q389=2, la TNC déplace également l'outil de la valeur du
rayon d'outil au-dessus de la surface transversale.
4 L'outil se déplace ensuite au point final 2 selon l'avance de
fraisage programmée.
5 La TNC déplace l'outil à la distance d'approche, au-dessus de
la profondeur de passe actuelle, dans l'axe de broche, puis le
ramène directement au point de départ de la ligne suivante
avec
FMAX, . La TNC calcule le décalage à partir de la largeur
programmée, du rayon d'outil, du facteur de recouvrement
maximal et de la distance d'approche latérale.
6 Ensuite, l'outil se déplace à nouveau à la profondeur de passe
actuelle, puis à nouveau en direction du point final 2 .
7 Le processus d'usinage ligne à ligne est répété jusqu'à ce que
la surface programmée soit intégralement usinée. Au bout de
la dernière trajectoire, la TNC positionne l'outil en avance rapide
FMAX jusqu'au point de départ
1 .
8 Si plusieurs passes sont requises, la TNC déplace l'outil à
la profondeur de passe suivante dans l'axe de broche, avec
l'avance de positionnement.
9 Le processus est répété jusqu’à ce que toutes les passes
soient exécutées. Lors de la dernière passe, l'outil n'exécute
que l'usinage de la surépaisseur de finition, selon l'avance de
finition.
10 Pour terminer, la TNC ramène l'outil à la distance de bride avec
FMAX.
