Cycles d'usinage : perçage
3.4 ALESAGE A L'ALESOIR (cycle 201, DIN/ISO : G201)
3
78
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014

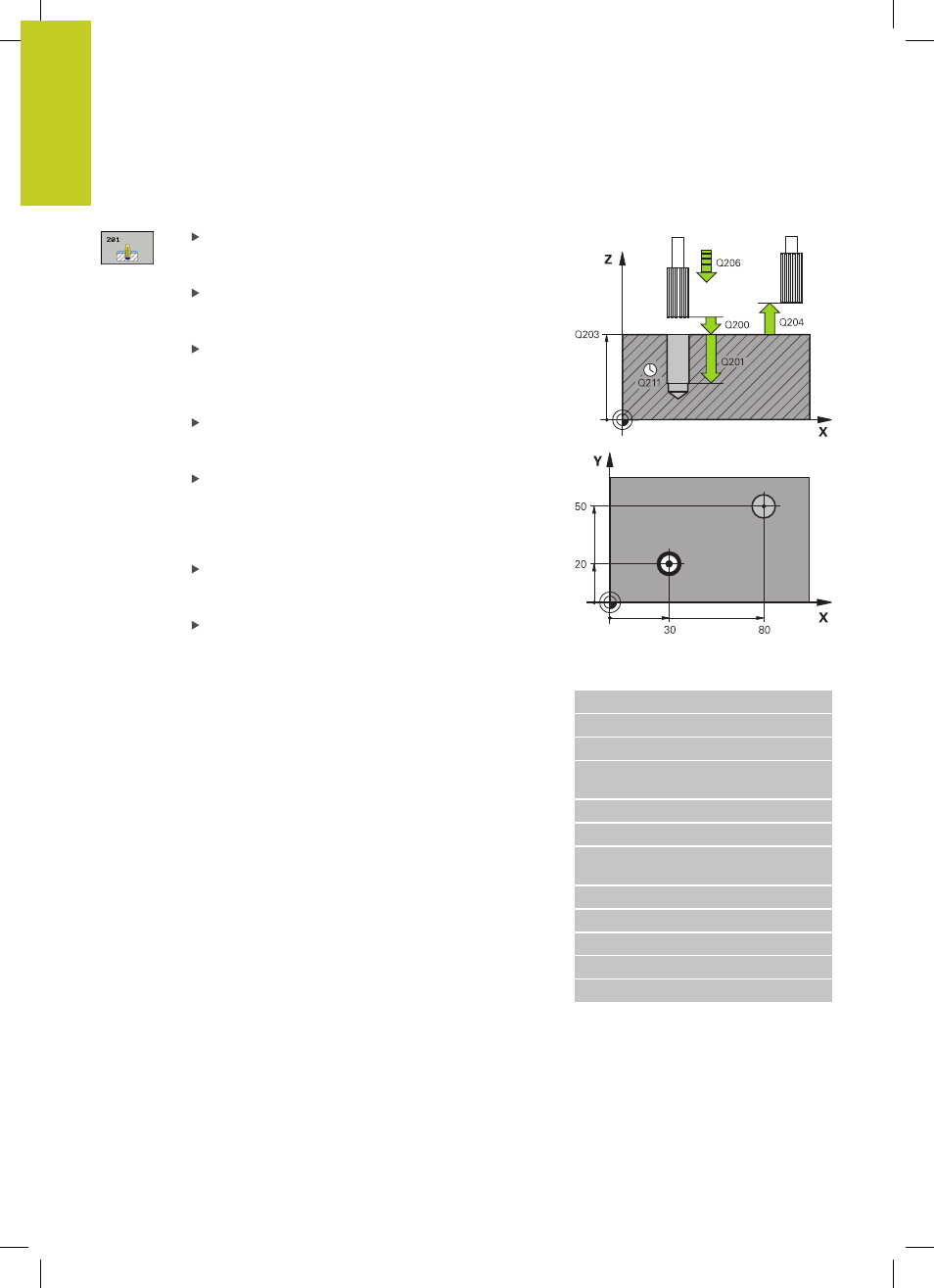

Paramètres du cycle
Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage d’introduction 0 à 99999,9999
Profondeur Q201 (en incrémental) : distance entre
la surface de la pièce et le fond du trou. Plage
d’introduction -99999,9999 à 99999,9999
Avance plongée en profondeur Q206 : Vitesse de
déplacement de l'outil lors de l'alésage à l'alésoir
(en mm/min). Plage de saisie 0 à 99999,999, sinon
FAUTO, FU
Temporisation au fond Q211 : durée en secondes
de rotation à vide de l'outil au fond du trou. Plage
d'introduction 0 à 3600,0000
Avance de retrait Q208 : vitesse de déplacement
de l'outil lors de la sortie du trou (en mm/min). Si
vous entrez Q208 = 0, la sortie s'effectue alors avec
l'avance de l'alésage à l'alésoir. Plage d'introduction
0 à 99999,999
Coordonnée surface pièce Q203 (en absolu) :
coordonnée de la surface de la pièce Plage
d’introduction 0 à 99999,9999
Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage
d’introduction 0 à 99999,9999
Séquences CN
11 CYCL DEF 201 ALESAGE A L'ALESOIR
Q200=2 ;DISTANCE D'APPROCHE
Q201=-15 ;PROFONDEUR
Q206=100 ;AVANCE PLONGÉE
PROF.
Q211=0.5 ;TEMPO AU FOND
Q208=250 ;AVANCE RETRAIT
Q203=+20 ;COORD. SURFACE
PIÈCE
Q204=100 ;SAUT DE BRIDE
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M9
15 L Z+100 FMAX M2
