MESURE EXTERIEUR TRAVERSE (cycle 426 DIN/ISO : G426) 17.10
17
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014
521

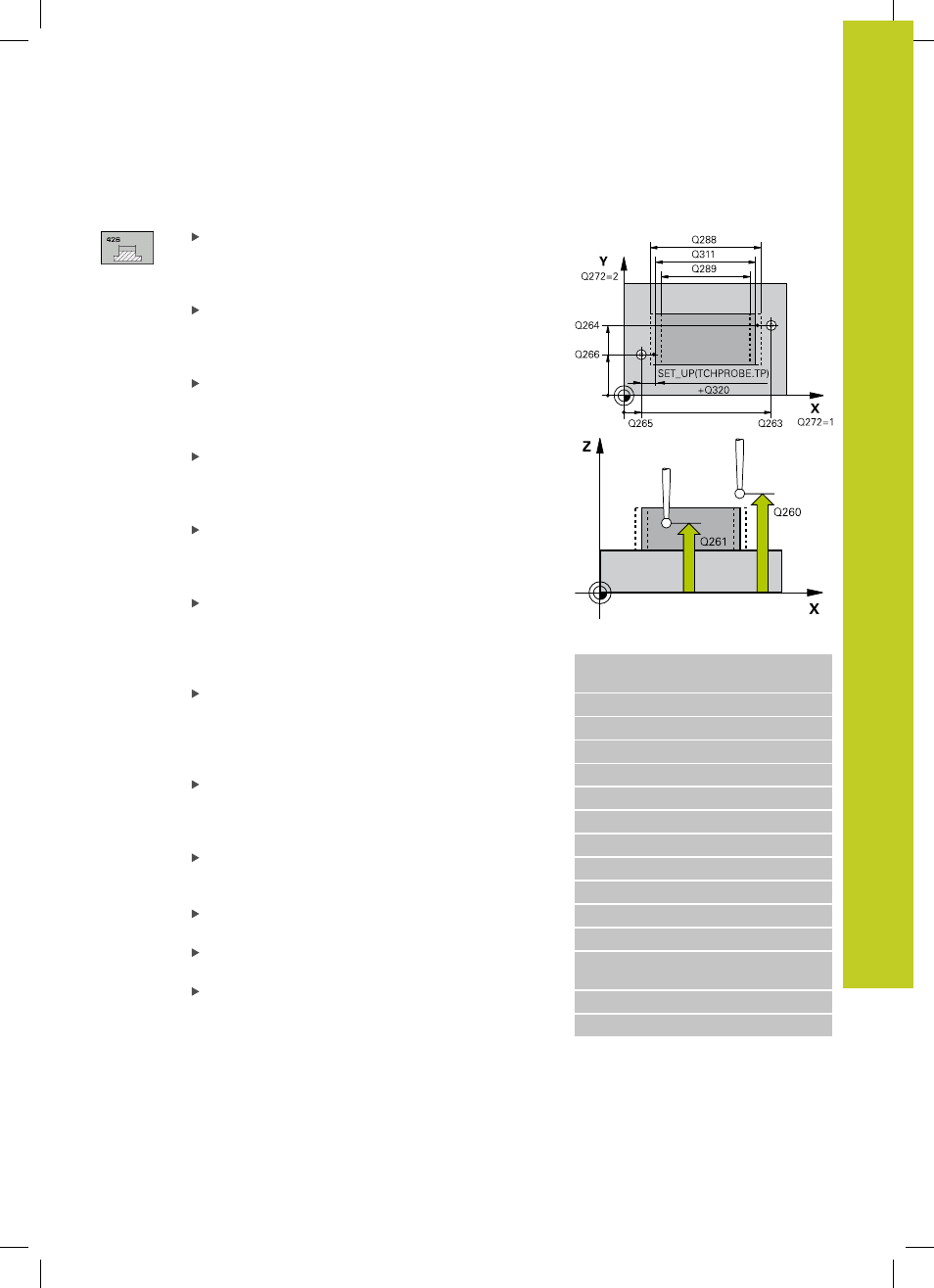

Paramètres du cycle
1er point mesure sur 1er axe Q263 (en absolu) :
coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
1er point mesure sur 2ème axe Q264 (en absolu) :
coordonnée du 1er point de palpage dans l'axe
secondaire du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
2ème point mesure sur 1er axe Q265 (en absolu) :
coordonnée du 2ème point de palpage dans l'axe
principal du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
2ème point mesure sur 2ème axe Q266 (en
absolu) : coordonnée du 2ème point de palpage
dans l'axe secondaire du plan d'usinage. Plage
d’introduction -99999,9999 à 99999,9999
Axe de mesure Q272 : Axe du plan d'usinage dans
lequel la mesure doit être effectuée :
1 : Axe principal = axe de mesure
2 : Axe auxiliaire = axe de mesure
Hauteur de mesure dans l'axe de palpage Q261
(en absolu) : coordonnée du centre de la bille ( =
point de contact) dans l'axe du palpeur à laquelle
la mesure doit être effectuée. Plage d’introduction
-99999,9999 à 99999,9999
Distance d'approche Q320 (en incrémental) :
distance supplémentaire entre le point de mesure
et la bille du palpeur. Q320 est additionné à
SET_UP (tableau palpeurs). Plage d’introduction 0 à
99999,9999
Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre
le palpeur et la pièce (élément de serrage). Plage
d’introduction -99999,9999 à 99999,9999
Longueur nominale Q311 : valeur nominale de
la longueur à mesurer. Plage d’introduction 0 à
99999,9999
Cote max. Q288 : longueur max. autorisée. Plage
d’introduction 0 à 99999,9999
Cote min. Q289 : longueur min. autorisée. Plage
d’introduction 0 à 99999,9999
Procès-verbal de mesure Q281 : Définition si
la TNC doit, ou non, établir un procès-verbal de
mesure :
0 : Pas de procès-verbal de mesure
1 : Création d'un procès-verbal de mesure : la TNC
enregistre par défaut le fichier de procès-verbal
TCHPR426.TXT dans le répertoire TNC:\.
2 : Interruption de l'exécution de programme et
émission d'un procès-verbal de mesure sur l'écran
de la TNC. Poursuivre le programme avec Start CN.
Séquences CN
5 TCH PROBE 426 MESURE EXT.
TRAVERSE
Q263=+50
;1ER POINT 1ER AXE
Q264=+25 ;1ER POINT 2ÈME AXE
Q265=+50 ;2ÈME POINT 1ER AXE
Q266=+85 ;2ÈME POINT 2ÈME AXE
Q272=2 ;AXE DE MESURE
Q261=-5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D'APPROCHE
Q260=+20 ;HAUTEUR DE SECURITE
Q311=45 ;LONGUEUR NOMINALE
Q288=45 ;COTE MAX.
Q289=44.95 ;COTE MIN.
Q281=1 ;PROCES VERBAL
MESURE
Q309=0 ;ARRET PGM SI ERREUR
Q330=0 ;OUTIL
