Introduire une formule complexe de contour
A l'aide des softkeys, vous pouvez lier entre eux différents contours
avec une formule mathématique :
Afficher la barre de softkeys avec les fonctions
spéciales.
Sélectionner le menu des fonctions d'usinage de
contours et de points.
Appuyer sur la softkey
formule contour : la TNC
affiche les softkeys ci-après énumérées.

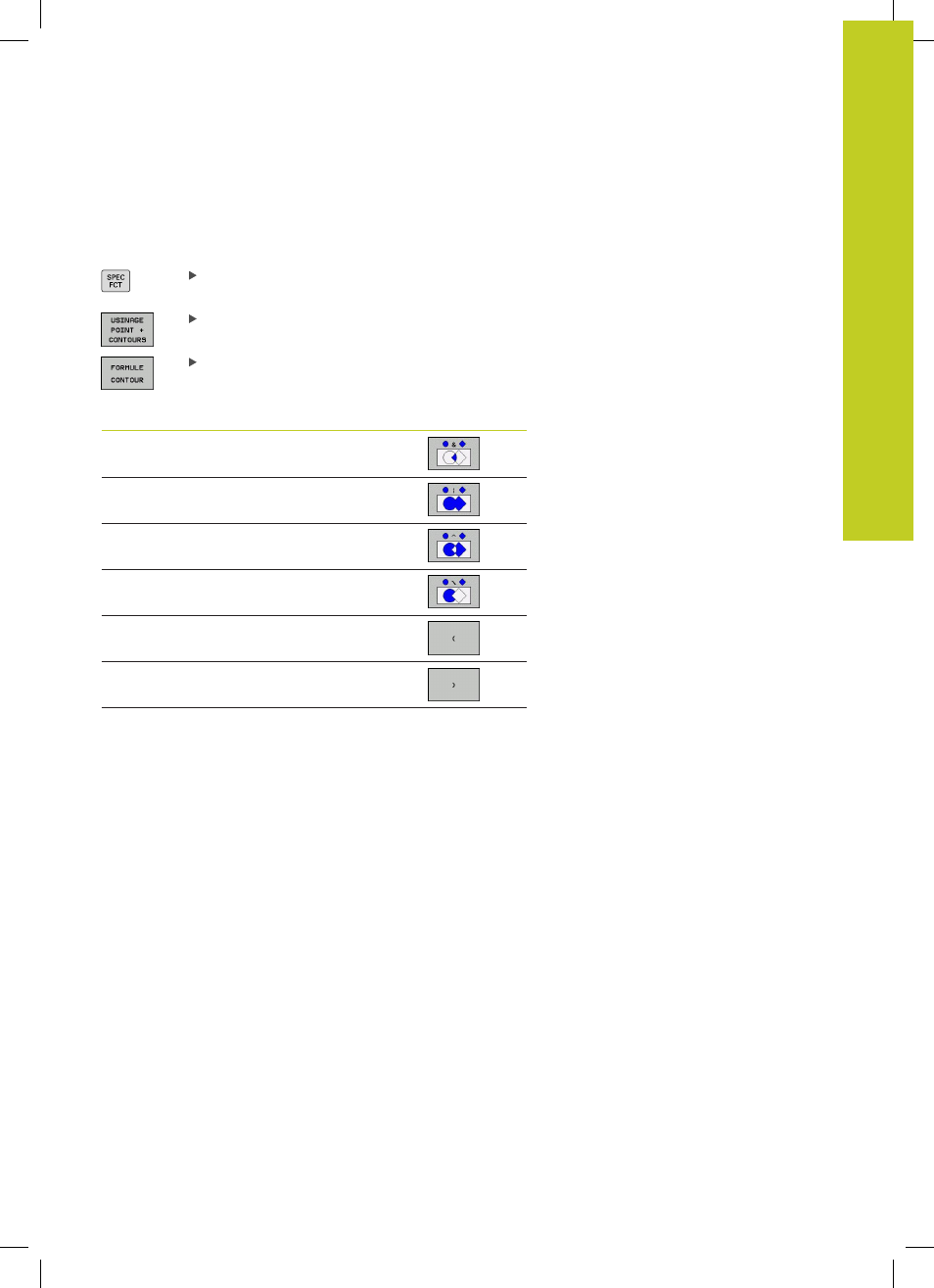

Fonctions d'association
Softkey
Coupé avec
p. ex.
QC10 = QC1 & QC5
Réuni avec
p. ex.
QC25 = QC7 | QC18
Réuni avec, mais sans intersection
p.ex.
QC12 = QC5 ^ QC25
sans
p. ex.
QC25 = QC1 \ QC2
Ouvrir la parenthèse
p. ex.
QC12 = QC1 * (QC2 + QC3)
Fermer la parenthèse
p. ex.
QC12 = QC1 * (QC2 + QC3)
Définir un contour individuel
p. ex.
QC12 = QC1
