TARAUDAGE avec mandrin de compensation (cycle 206, DIN/ISO :
G206)
4.2
4
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014
105

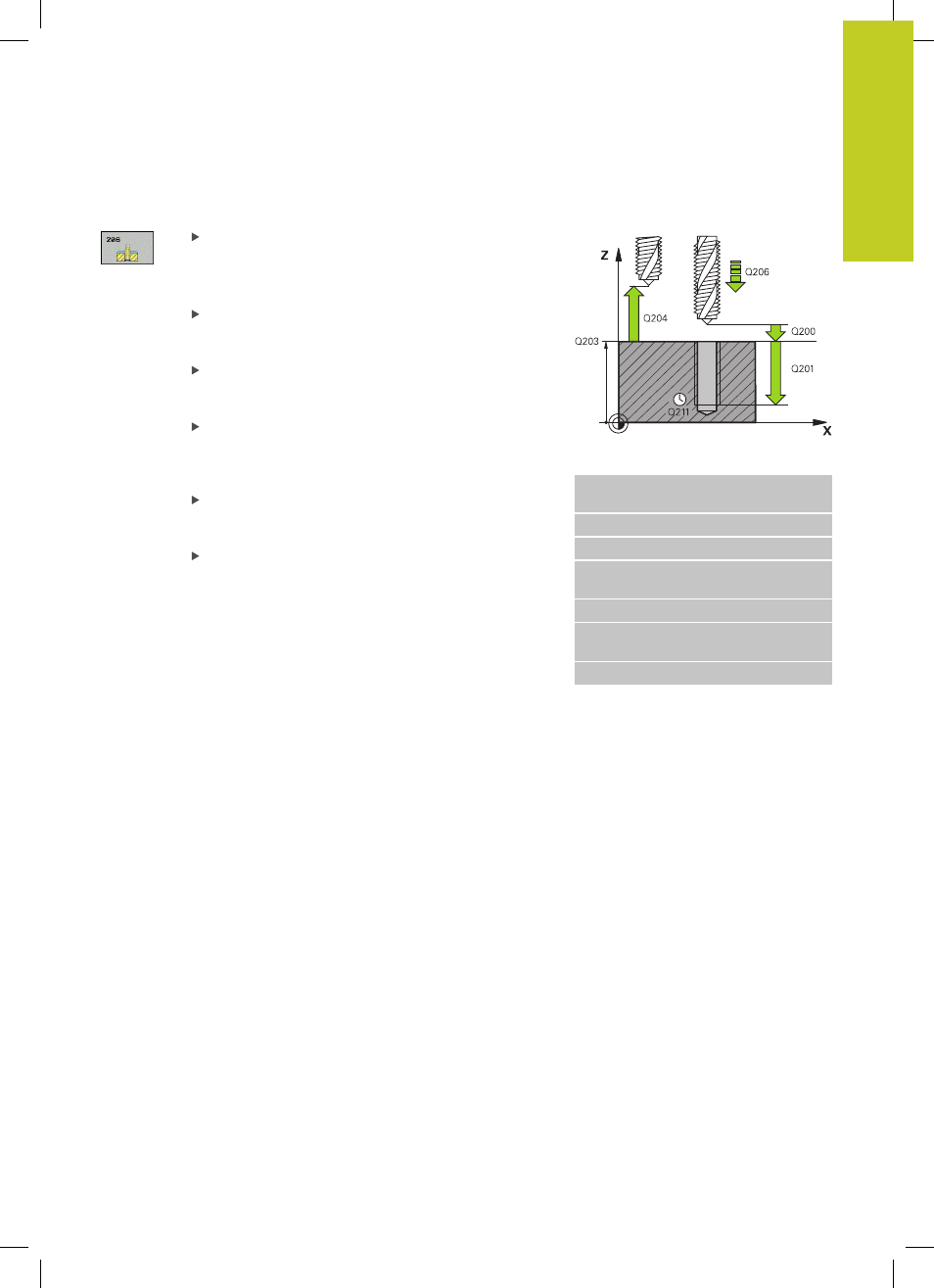

Paramètres du cycle
Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage d’introduction 0 à 99999,9999
Valeur indicative : 4 x pas de vis.
Profondeur de filetage Q201 (en incrémental) :
distance entre la surface de la pièce et la fin du filet.
Plage d’introduction -99999,9999 à 99999,9999
Avance F Q206 : vitesse de déplacement de
l'outil lors du taraudage. Plage d’introduction 0 à
99999,999 ou
FAUTO
Temporisation au fond Q211 : introduire une
valeur comprise entre 0 et 0,5 seconde afin d'éviter
que l'outil ne cale lors du dégagement. Plage
d'introduction 0 à 3600,0000
Coord. surface pièce Q203 (en absolu) :
coordonnée de la surface de la pièce. Plage
d’introduction -99999,9999 à 99999,9999
Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage
d’introduction 0 à 99999,9999
Séquences CN
25 CYCL DEF 206 NOUVEAU
TARAUDAGE
Q200=2
;DISTANCE D'APPROCHE
Q201=-20 ;PROFONDEUR
Q206=150 ;AVANCE PLONGÉE
PROF.
Q211=0.25 ;TEMPO AU FOND
Q203=+25 ;COORD. SURFACE
PIÈCE
Q204=50 ;SAUT DE BRIDE
Calcul de l'avance : F = S x p
F: Avance (en mm/min.)
S: Vitesse de rotation broche (tours/min.)
p: Pas du filet (mm)
Dégagement en cas d'interruption du programme
Si vous appuyez sur la touche Stop externe pendant le taraudage, la
TNC affiche une softkey vous permettant de dégager l'outil.
