Cycles d'usinage : fraisage de poches / fraisage de tenons / fraisage de
rainures
5.3 POCHE CIRCULAIRE (cycle 252 DIN/ISO : G252)
5
146
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014

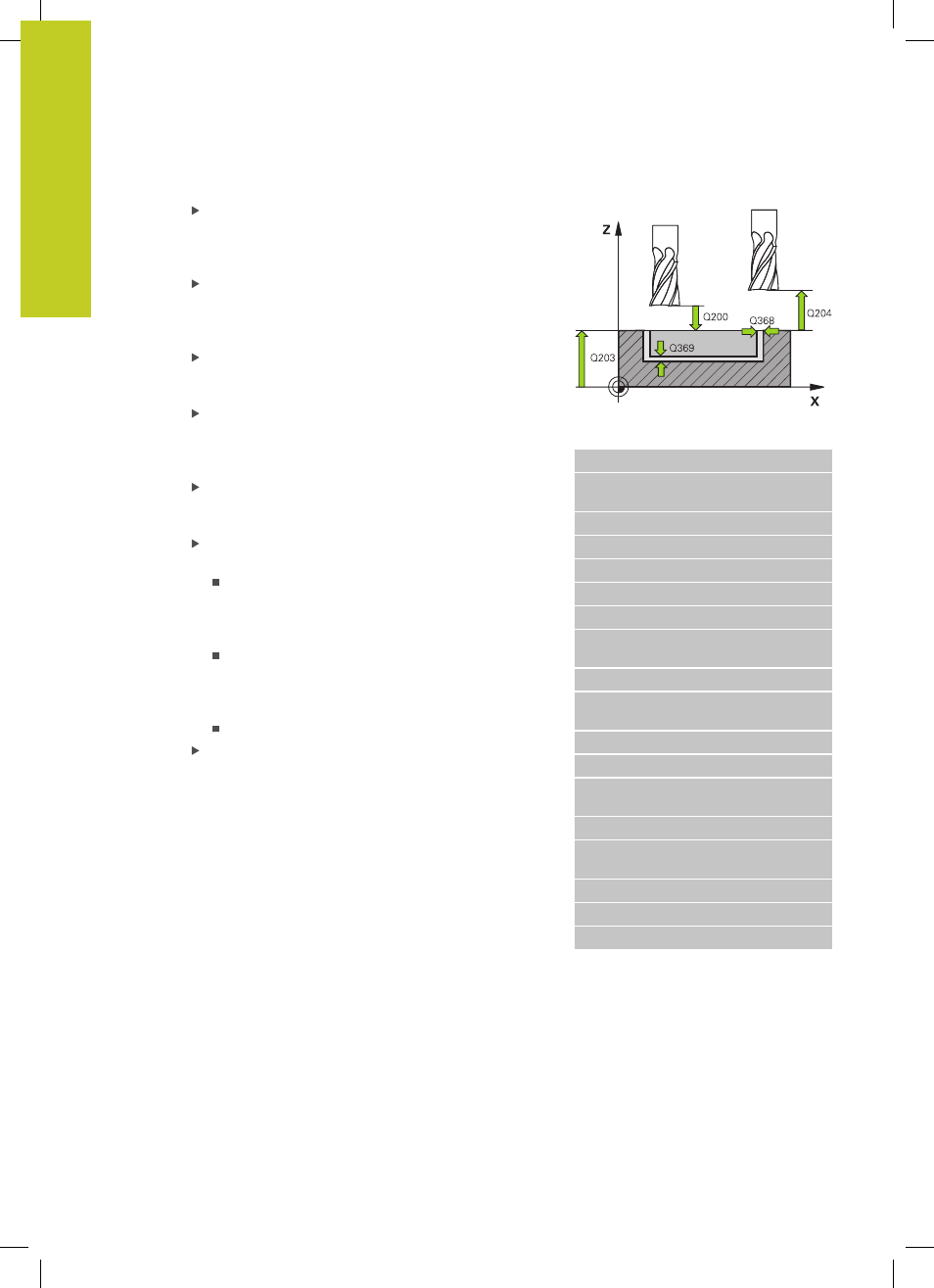

Passe de finition Q338 (en incrémental) : distance
parcourue par l'outil dans l'axe de broche lors de la
finition. Q338=0 : finition en une seule passe. Plage
d’introduction 0 à 99999,9999
Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de
la pièce. Plage de saisie de 0 à 99999,9999, sinon
PREDEF
Coord. surface pièce Q203 (en absolu) :
coordonnée de la surface de la pièce. Plage
d’introduction -99999,9999 à 99999,9999
Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage de
saisie de 0 à 99999,9999, sinon
PREDEF
Facteur de recouvrement Q370 : Q370 x rayon
d'outil donne la passe latérale k. Plage de saisie 0,1
à 1,9999, sinon
PREDEF
Stratégie de plongée Q366 : nature de la stratégie
de plongée
0 = plongée verticale. Dans le tableau d'outils,
l'angle de plongée de l'outil actif
ANGLE doit
également être différent de 0. Sinon, la TNC
délivre un message d'erreur.
1 = plongée hélicoïdale. Dans le tableau d'outils,
l'angle de plongée de l'outil actif
ANGLE doit être
différent de 0. Sinon, la TNC délivre un message
d'erreur.
ou
PREDEF
Avance de finition Q385 : vitesse de déplacement
de l'outil pour la finition latérale et la finition en
profondeur, en mm/min. Plage d'introduction 0 à
99999,999 ou
FAUTO, FU, FZ
Séquences CN
8 CYCL DEF 252 POCHE CIRCULAIRE
Q215=0 ;OPERATIONS
D'USINAGE
Q223=60 ;DIAMETRE DU CERCLE
Q368=0.2 ;SUREP. LATERALE
Q207=500 ;AVANCE FRAISAGE
Q351=+1 ;MODE FRAISAGE
Q201=-20 ;PROFONDEUR
Q202=5 ;PROFONDEUR DE
PASSE
Q369=0.1 ;SUREP. PROFONDEUR
Q206=150 ;AVANCE PLONGEE
PROF.
Q338=5 ;PASSE DE FINITION
Q200=2 ;DISTANCE D'APPROCHE
Q203=+0 ;COORD. SURFACE
PIÈCE
Q204=50 ;SAUT DE BRIDE
Q370=1 ;FACTEUR DE
RECOUVREMENT
Q366=1 ;PLONGEE
Q385=500 ;AVANCE FINITION
9 L X+50 Y+50 R0 FMAX M3 M99
