Compenser la ROTATION DE BASE avec un axe rotatif (cycle 403,
DIN/ISO : G403)
15.5
15
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014
423
15.5 Compenser la ROTATION DE BASE
avec un axe rotatif (cycle 403, DIN/
ISO : G403)
Mode opératoire du cycle

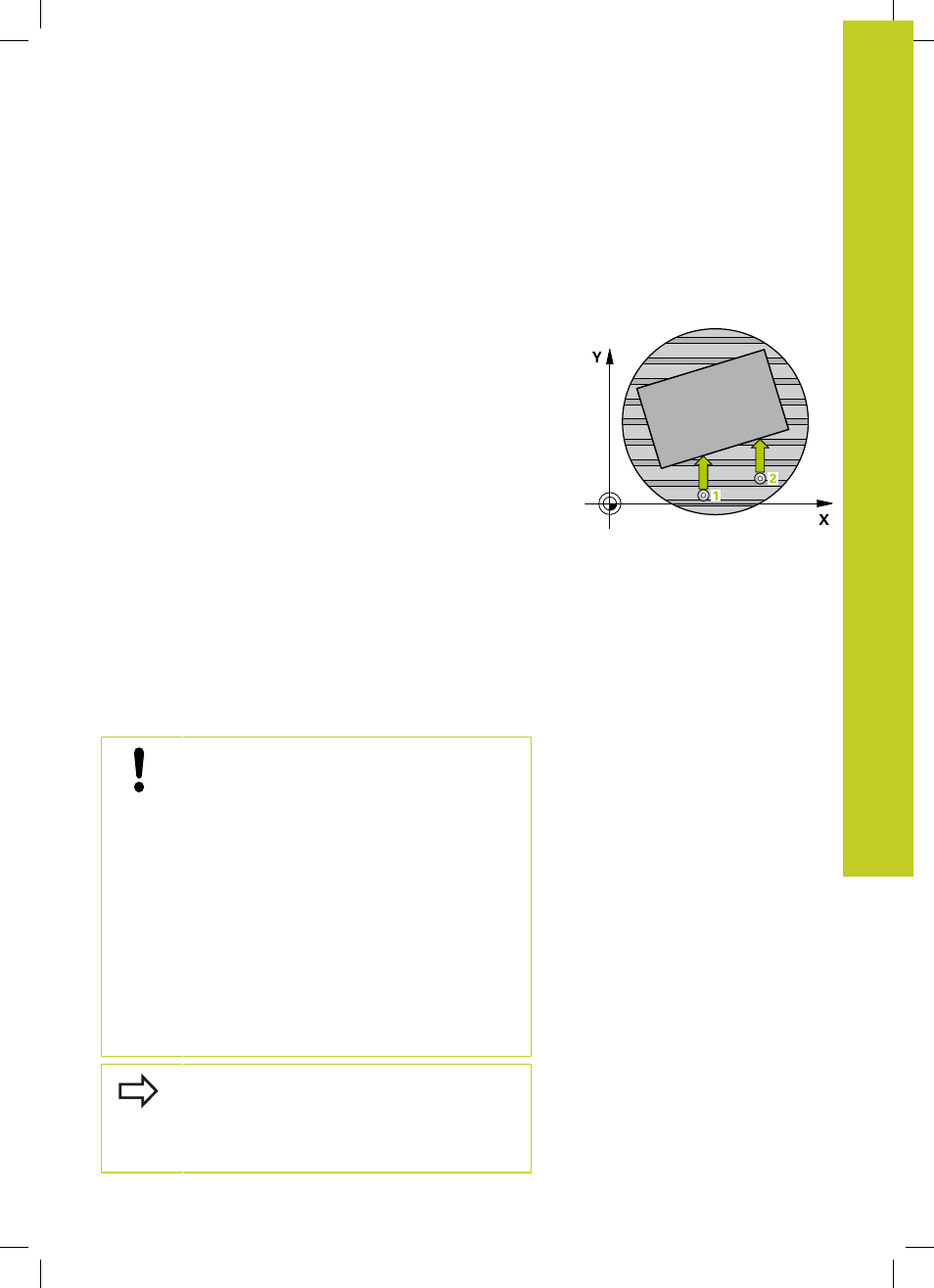

En mesurant deux points qui doivent être situés sur une droite, le
cycle palpeur 403 détermine le désalignement d'une pièce. La TNC
compense le désalignement de la pièce au moyen d'une rotation
de l'axe A, B ou C. La pièce peut être fixée n'importe où sur le
plateau circulaire.
1 La TNC positionne le palpeur au point de palpage 1 programmé,
en avance rapide (valeur de la colonne
FMAX) et selon la
logique de positionnement. (voir "Exécuter les cycles palpeurs",
Page 410) La TNC décale alors le palpeur de la valeur de
la distance d'approche, dans le sens opposé du sens de
déplacement.
2 Le palpeur se déplace ensuite à la hauteur de mesure
programmée et exécute la première opération de palpage
suivant l'avance de palpage (colonne
F).
3 Puis, le palpeur se rend au point de palpage suivant 2 et exécute
la deuxième opération de palpage.
4 La TNC rétracte le palpeur à la hauteur de sécurité et positionne
l'axe rotatif défini dans le cycle en fonction de la valeur calculée.
En option, vous pouvez faire initialiser l'affichage à 0 après
l'alignement.
Attention lors de la programmation !
Attention, risque de collision!
Assurez-vous que la hauteur de sécurité est
suffisamment importante pour éviter tout risque de
collision lors du positionnement final de l'axe rotatif.
Si vous entrez la valeur 0 au paramètre
Q312
Axe pour déplacement de compensation, le
cycle détermine automatiquement l'axe rotatif
(configuration recommandée). Un angle avec le sens
effectif est déterminé en fonction de l'ordre des
points de palpage. L'angle déterminé est compris
entre le premier et le deuxième point de palpage.
Si vous choisissez l'axe A, B ou C comme axe
de compensation au paramètre
Q312, le cycle
détermine l'angle indépendamment de l'ordre des
points de palpage. L'angle calculé est compris entre
-90 et +90°. Vérifiez la position de l'axe rotatif après
l'alignement !
Avant de définir le cycle, vous devez avoir
programmé un appel d'outil pour définir l'axe du
palpeur.
La TNC mémorise également l'angle déterminé dans
le paramètre
Q150.
