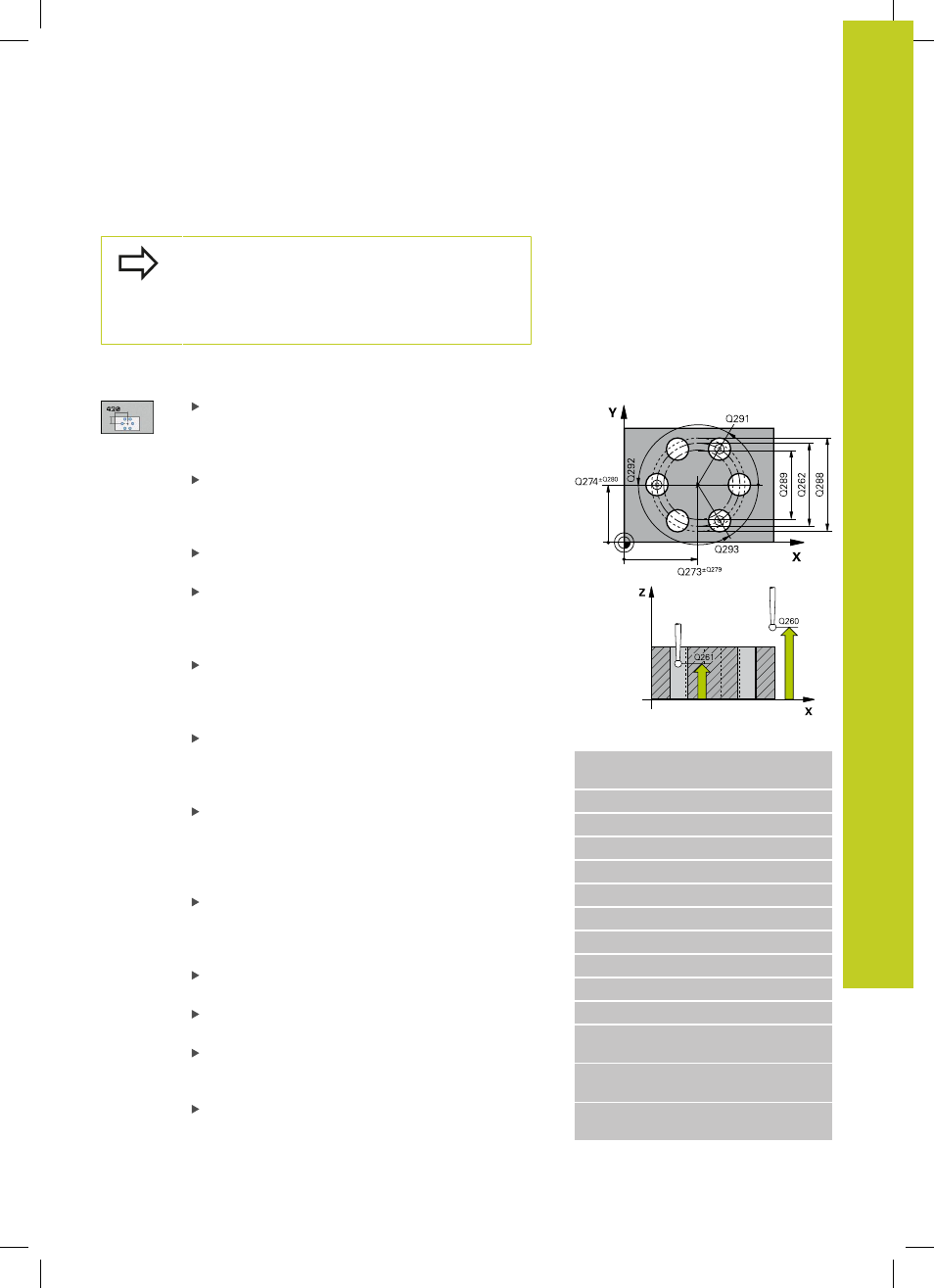

MESURE D'UN CERCLE DE TROUS (cycle 430, DIN/ISO : G430) 17.12
17
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014
527
Attention lors de la programmation !
Avant de définir le cycle, vous devez avoir
programmé un appel d'outil pour définir l'axe du
palpeur.
Le cycle 430 ne permet que la surveillance de bris
d'outil, pas la correction automatique.
Paramètres du cycle
Centre 1er axe Q273 (en absolu) : centre du cercle
de trous (valeur nominale) dans l'axe principal du
plan d'usinage. Plage d’introduction -99999,9999 à
99999,9999
Centre 2ème axe Q274 (en absolu) : centre
du cercle de trous (valeur nominale) dans l'axe
secondaire du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
Diamètre nominal Q262 : introduire le diamètre du
cercle de trous. Plage d’introduction 0 à 99999,9999
Angle 1er trou Q291 (en absolu) : angle en
coordonnées polaires du 1er centre de trou dans
le plan d'usinage. Plage d'introduction -360,0000 à
360,0000
Angle 2ème trou Q292 (en absolu) : angle en
coordonnées polaires du 2ème centre de trou dans
le plan d'usinage. Plage d'introduction -360,0000 à
360,0000
Angle 3ème trou Q293 (en absolu) : angle en
coordonnées polaires du 3ème centre de trou dans
le plan d'usinage. Plage d'introduction -360,0000 à
360,0000
Hauteur de mesure dans l'axe de palpage Q261
(en absolu) : coordonnée du centre de la bille ( =
point de contact) dans l'axe du palpeur à laquelle
la mesure doit être effectuée. Plage d’introduction
-99999,9999 à 99999,9999
Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre
le palpeur et la pièce (élément de serrage). Plage
d’introduction -99999,9999 à 99999,9999
Cote max. Q288 : diamètre max. autorisé pour le
cercle de trous. Plage d’introduction 0 à 99999,9999
Cote min. Q289 : diamètre min. autorisé pour le
cercle de trous. Plage d’introduction 0 à 99999,9999
Tolérance centre 1er axe Q279 : écart de position
autorisé dans l'axe principal du plan d'usinage. Plage
d’introduction 0 à 99999,9999
Tolérance centre 2ème axe Q280 : écart de
position autorisé dans l'axe secondaire du plan
d'usinage. Plage d’introduction 0 à 99999,9999
Séquences CN
5 TCH PROBE 430 MESURE CERCLE
TROUS
Q273=+50
;CENTRE 1ER AXE
Q274=+50 ;CENTRE 2ÈME AXE
Q262=80 ;DIAMETRE NOMINAL
Q291=+0 ;ANGLE 1ER TROU
Q292=+90 ;ANGLE 2ÈME TROU
Q293=+180 ;ANGLE 3ÈME TROU
Q261=-5 ;HAUTEUR DE MESURE
Q260=+10 ;HAUTEUR DE SECURITE
Q288=80.1 ;COTE MAX.
Q289=79.9 ;COTE MIN.
Q279=0.15 ;TOLERANCE 1ER
CENTRE
Q280=0.15 ;TOLERANCE 2ÈME
CENTRE
Q281=1 ;PROCES VERBAL
MESURE
