10.5 SURFACAGE (cycle 233, DIN/ISO :
G233)
Mode opératoire du cycle
Le cycle 233 permet d'exécuter l'usinage d'une surface plane en
plusieurs passes en tenant compte d'une surépaisseur de finition.
Vous pouvez également définir dans le cycle des parois latérales
qui doivent être prises en compte lors de l'usinage de la surface
transversale. Plusieurs stratégies d'usinage sont disponibles dans
le cycle :
Stratégie Q389=0 : usinage en méandres, passe latérale à
l'extérieur de la surface à usiner
Stratégie Q389=1 : Usinage en méandres, passe latérale, au
bord de la surface à usiner
Stratégie Q389=2 : Usinage ligne à ligne avec dépassement,
passe latérale en avance rapide le retrait
Stratégie Q389=3 : Usinage ligne à ligne sans dépassement,
passe latérale en avance rapide le retrait
Stratégie Q389=4 : Usinage en spirale de l'extérieur vers
l'intérieur
1 La TNC positionne l'outil en avance rapide FMAX à partir de
la position actuelle jusqu'au point de départ 1 , dans le plan
d'usinage : le point de départ dans le plan d'usinage se trouve
près de la pièce ; il est décalé de la valeur du rayon d'outil et de
la distance d'approche latérale.
2 La TNC positionne ensuite l'outil en avance rapide
FMAX à la
distance d'approche dans l'axe de broche.
3 L'outil se déplace ensuite avec l'avance de prépositionnement
Q253 à la première profondeur de passe calculée par la TNC
dans l'axe de broche.

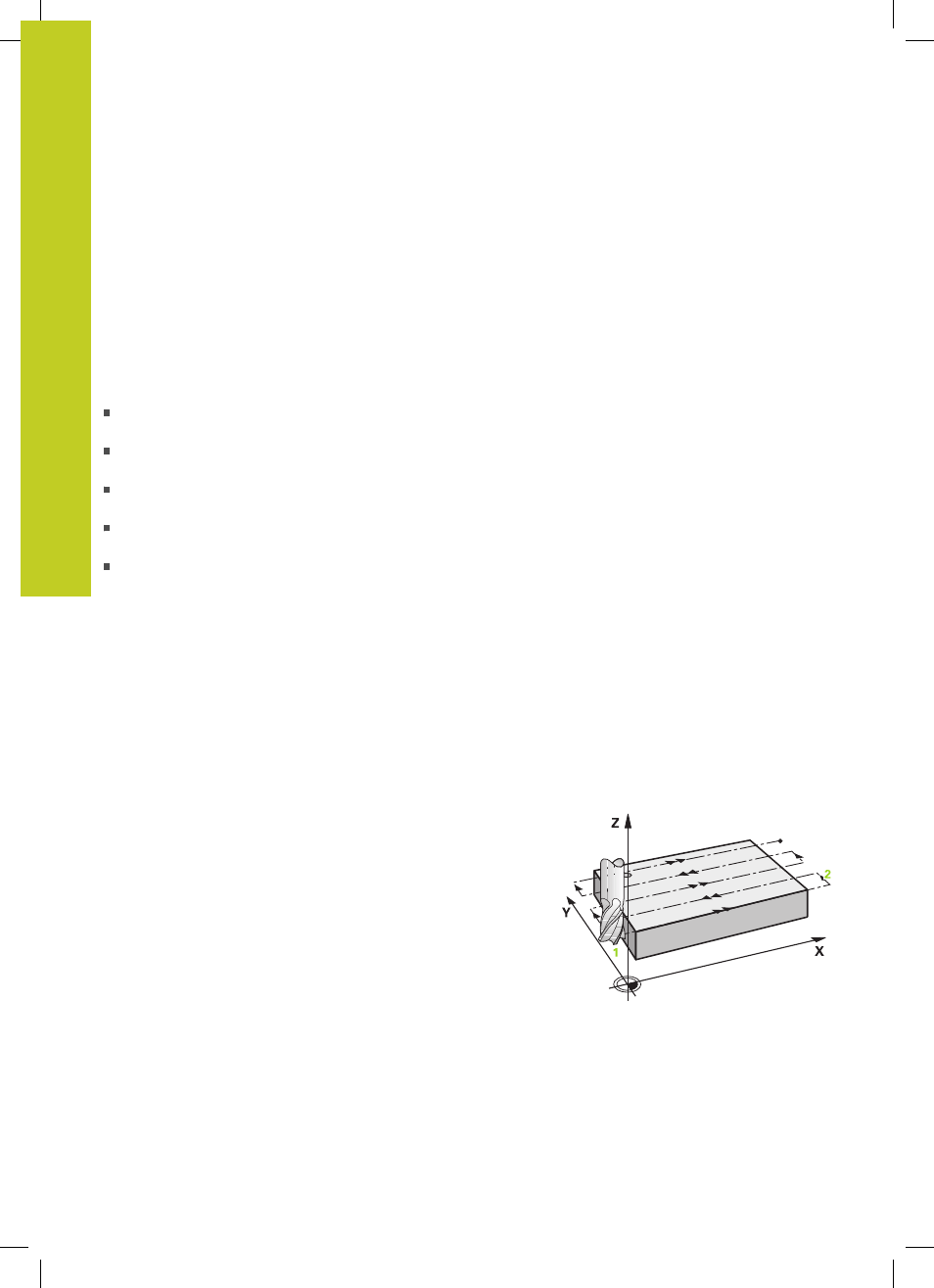

Stratégie Q389=0 et Q389 =1
Les stratégies Q389=0 et Q389=1 se distinguent par le
dépassement lors du surfaçage. Si Q389=0, le point final se trouve
en dehors de la surface. Si Q389=1, il se trouve en revanche en
bordure de la surface. La TNC calcule le point final
2 à partir de
la longueur latérale et de la distance d'approche latérale. Avec la
stratégie Q389=0, la TNC déplace également l'outil de la valeur du
rayon d'outil au-dessus de la surface transversale.
4 La TNC déplace l'outil jusqu'au point final 2 avec l'avance de
fraisage programmée.
5 La TNC décale ensuite l'outil de manière transversale
jusqu'au point de départ de la ligne suivante, avec l'avance
de prépositionnement. La TNC calcule le décalage à partir
de la largeur programmée, du rayon d'outil, du facteur de
recouvrement et de distance d'approche latérale.
6 Enfin, la TNC retire l'outil dans le sens inverse, avec l'avance de
fraisage.
7 Le processus est répété jusqu'à ce que la surface programmée
soit intégralement usinée.
8 La TNC repositionne l'outil au point de départ 1 , en avance
rapide FMAX .
