SURFACE REGULIERE
(cycle 231, DIN/ISO : G231)
10.3
10
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014
241

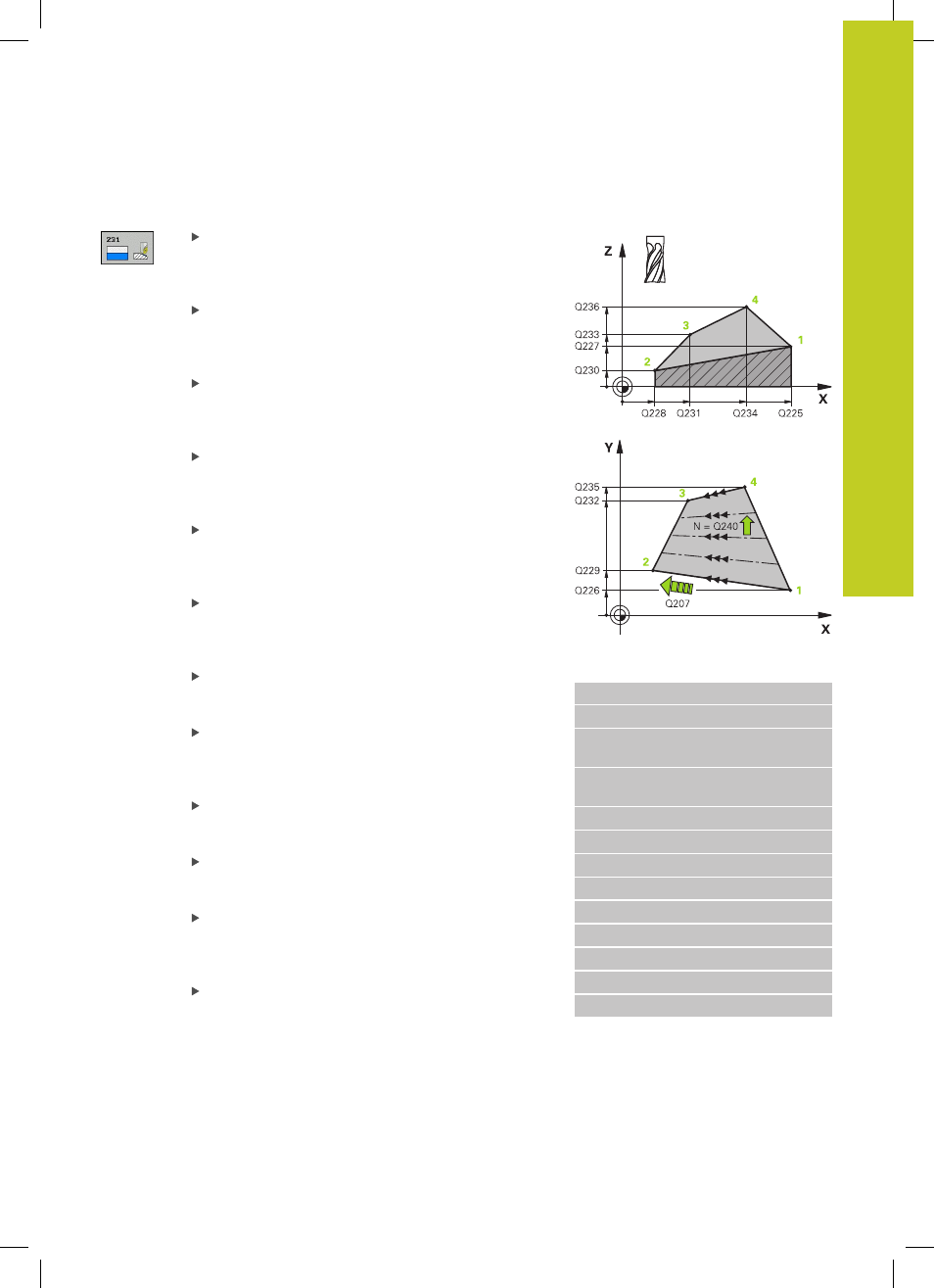

Paramètres du cycle
Point initial 1er axe Q225 (en absolu) : coordonnée
du point initial de la surface à usiner dans l'axe
principal du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
Point initial 2ème axe Q226 (en absolu) :
coordonnée du point initial de la surface à usiner
dans l'axe secondaire du plan d'usinage. Plage
d’introduction -99999,9999 à 99999,9999
Point initial 3ème axe Q227 (en absolu) :
coordonnée du point initial de la surface à usiner
dans l'axe de broche. Plage d’introduction
-99999,9999 à 99999,9999
2ème point 1er axe Q228 (en absolu) : coordonnée
du point final de la surface à usiner dans l'axe
principal du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
2ème point 2ème axe Q229 (en absolu) :
coordonnée du point final de la surface à usiner
dans l'axe secondaire du plan d'usinage. Plage
d’introduction -99999,9999 à 99999,9999
2ème point 3ème axe Q230 (en absolu) :
coordonnée du point final de la surface à usiner
dans l'axe de broche. Plage d’introduction
-99999,9999 à 99999,9999
3ème point 1er axe Q231 (en absolu) : coordonnée
du point
3 dans l'axe principal du plan d'usinage.
Plage d’introduction -99999,9999 à 99999,9999
3ème point 2ème axe Q232 (en absolu) :
coordonnée du point
3 dans l'axe secondaire du
plan d'usinage. Plage d’introduction -99999,9999 à
99999,9999
3ème point 3ème axe Q233 (en absolu) :
coordonnée du point
3 dans l'axe de broche. Plage
d’introduction -99999,9999 à 99999,9999
4ème point 1er axe Q234 (en absolu) : coordonnée
du point
4 dans l'axe principal du plan d'usinage.
Plage d’introduction -99999,9999 à 99999,9999
4ème point 2ème axe Q235 (en absolu) :
coordonnée du point
4 dans l'axe secondaire du
plan d'usinage. Plage d’introduction -99999,9999 à
99999,9999
4ème point 3ème axe Q236 (en absolu) :
coordonnée du point
4 dans l'axe de broche. Plage
d’introduction -99999,9999 à 99999,9999
Séquences CN
72 CYCL DEF 231 SURF. RÉGULIÈRE
Q225=+0 ;POINT INITIAL 1ER AXE
Q226=+5 ;POINT INITIAL 2ÈME
AXE
Q227=-2 ;POINT INITIAL 3ÈME
AXE
Q228=+100 ;2ÈME POINT 1ER AXE
Q229=+15 ;2ÈME POINT 2ÈME AXE
Q230=+5 ;2ÈME POINT 3ÈME AXE
Q231=+15 ;3ÈME POINT 1ER AXE
Q232=+125 ;3ÈME POINT 2ÈME AXE
Q233=+25 ;3ÈME POINT 3ÈME AXE
Q234=+15 ;4ÈME POINT 1ER AXE
Q235=+125 ;4ÈME POINT 2ÈME AXE
Q236=+25 ;4ÈME POINT 3ÈME AXE
