TARAUDAGE BRISE-COPEAUX (cycle 209, DIN/ISO : G209) 4.4
4
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014
111

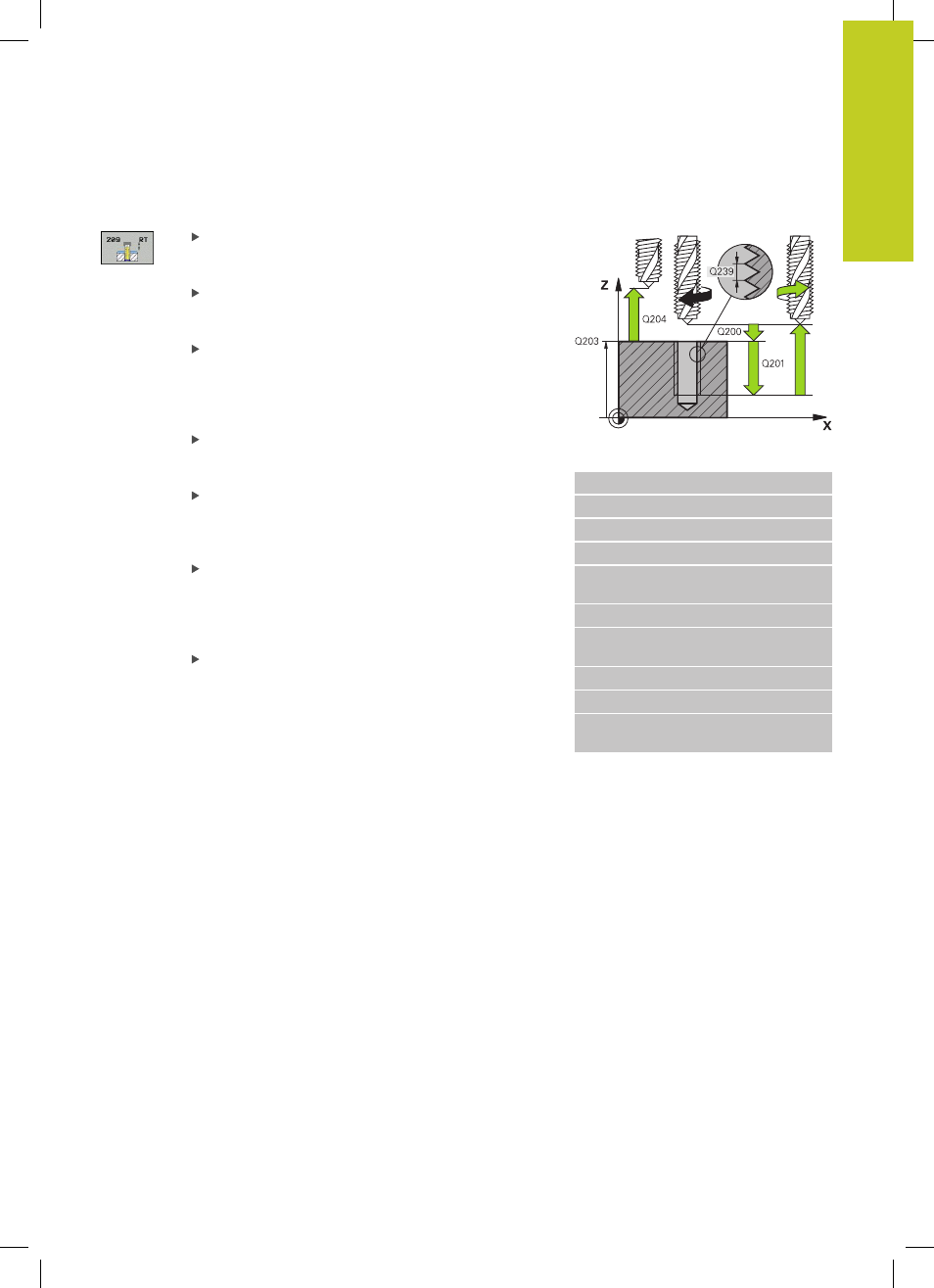

Paramètres du cycle
Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage d’introduction 0 à 99999,9999
Profondeur de filetage Q201 (en incrémental) :
distance entre la surface de la pièce et la fin du filet.
Plage d’introduction -99999,9999 à 99999,9999
Pas de vis Q239 : pas du filet Le signe détermine le
sens du filet :
+ = filet à droite
- = filet à gauche
Plage d’introduction -99,9999 à 99,9999
Coord. surface pièce Q203 (en absolu) :
coordonnée de la surface de la pièce. Plage
d’introduction -99999,9999 à 99999,9999
Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage
d’introduction 0 à 99999,9999
Profondeur de perçage jusqu'au brise-copeaux
Q257 (en incrémental) : passe à l'issu de laquelle
la TNC exécute un brise-copeaux. Pas de brise-
copeaux si l'on a introduit 0. Plage d’introduction 0 à
99999,9999
Retrait lors du brise-copeaux Q256 : la TNC
multiplie le pas de vis Q239 par la valeur
programmée et dégage l'outil, lors du brise-
copeaux, en fonction de la valeur ainsi obtenue.
Si vous introduisez Q256 = 0, la TNC sort l'outil
entièrement du trou pour dégager les copeaux (à la
distance d'approche). Plage d'introduction 0,000 à
99999,999
Séquences CN
26 CYCL DEF 209 TARAUD. BRISE-COP.
Q200=2 ;DISTANCE D'APPROCHE
Q201=-20 ;PROFONDEUR
Q239=+1 ;PAS DE FILET
Q203=+25 ;COORD. SURFACE
PIÈCE
Q204=50 ;SAUT DE BRIDE
Q257=5 ;PROF. PERC. BRISE-
COP.
Q256=+1 ;RETR. BRISE-COPEAUX
Q336=50 ;ANGLE BROCHE
Q403=1.5 ;FACTEUR DE VITESSE
DE ROTATION
