Cycles d'usinage : fraisage de poches / fraisage de tenons / fraisage de
rainures

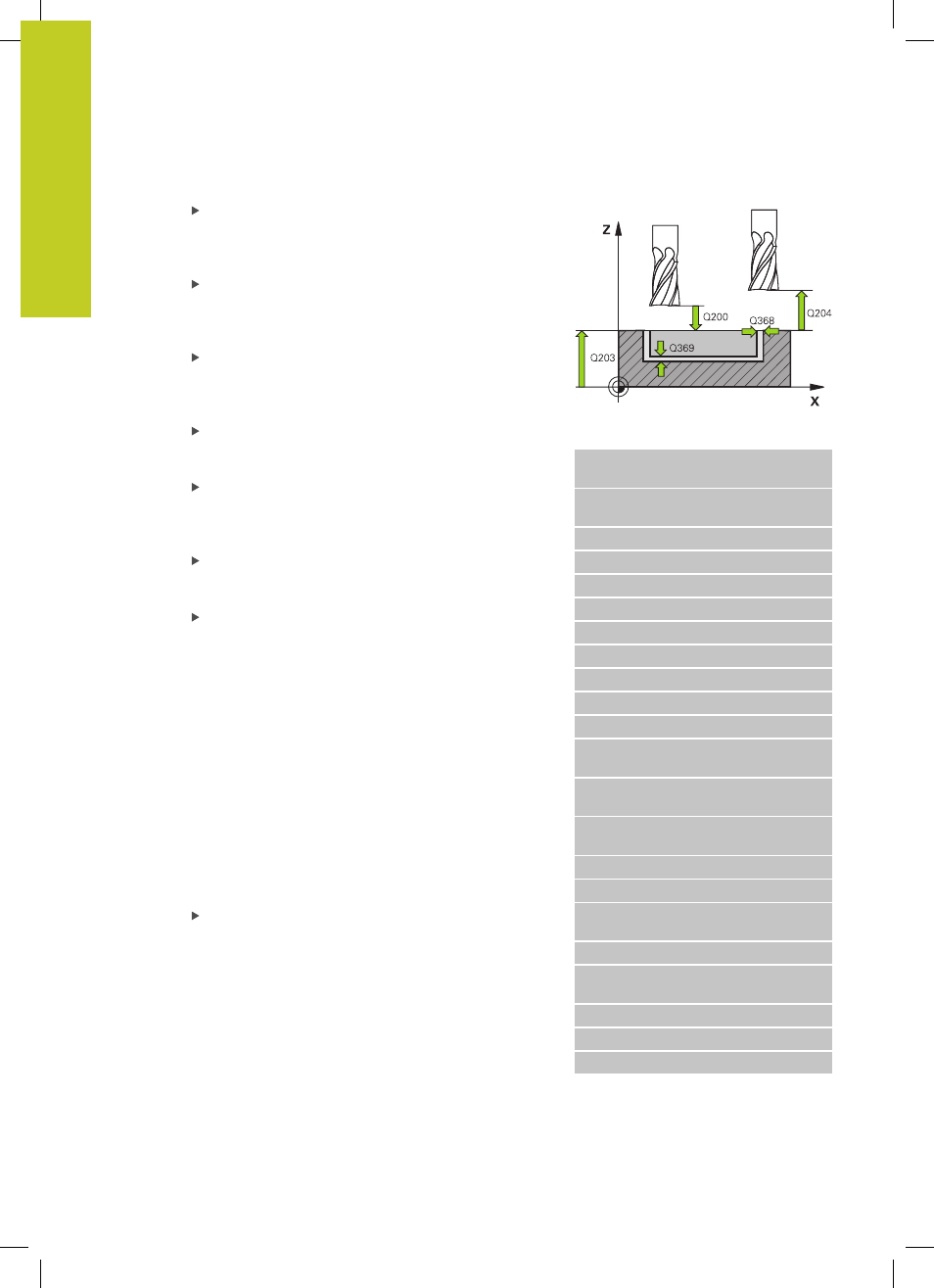

5.2 POCHE RECTANGULAIRE (cycle 251, DIN/ISO : G251)
5
142
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014
Avance plongée en profondeur Q206 : vitesse de
déplacement de l'outil lors de son positionnement à
la profondeur, en mm/min. Plage d'introduction 0 à
99999,999 ou
FAUTO, FU, FZ
Passe de finition Q338 (en incrémental) : distance
parcourue par l'outil dans l'axe de broche lors de la
finition. Q338=0 : finition en une seule passe. Plage
d’introduction 0 à 99999,9999
Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de
la pièce. Plage de saisie de 0 à 99999,9999, sinon
PREDEF
Coord. surface pièce Q203 (en absolu) :
coordonnée de la surface de la pièce. Plage
d’introduction -99999,9999 à 99999,9999
Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage de
saisie de 0 à 99999,9999, sinon
PREDEF
Facteur de recouvrement Q370 : Q370 x rayon
d'outil donne la passe latérale k. Plage de saisie 0,1
à 1,414, sinon
PREDEF
Stratégie de plongée Q366 : Type de stratégie de
plongée :
0 : plongée verticale. La TNC plonge verticalement
et ce, indépendamment de l'angle de plongée
ANGLE défini dans le tableau d'outils.
1 : plongée hélicoïdale. Dans le tableau d'outils,
l'angle de plongée de l'outil actif
ANGLE doit être
différent de 0. Sinon, la TNC délivre un message
d'erreur.
2 : plongée pendulaire. Dans le tableau d'outils,
l'angle de plongée de l'outil actif
ANGLE doit être
différent de 0. Sinon, la TNC délivre un message
d'erreur. La longueur pendulaire dépend de l'angle
de plongée. La TNC utilise le double du diamètre
d'outil comme valeur minimale
PREDEF: la TNC utilise la valeur de la séquence
GLOBAL DEF.
Avance de finition Q385 : vitesse de déplacement
de l'outil pour la finition latérale et la finition en
profondeur, en mm/min. Plage d'introduction 0 à
99999,999 ou
FAUTO, FU, FZ
Séquences CN
8 CYCL DEF 251 POCHE
RECTANGULAIRE
Q215=0
;OPERATIONS
D'USINAGE
Q218=80 ;1ER CÔTÉ
Q219=60 ;2ÈME CÔTÉ
Q220=5 ;RAYON D'ANGLE
Q368=0.2 ;SUREP. LATERALE
Q224=+0 ;POSITION ANGULAIRE
Q367=0 ;POSITION POCHE
Q207=500 ;AVANCE DE FRAISAGE
Q351=+1 ;MODE DE FRAISAGE
Q201=-20 ;PROFONDEUR
Q202=5 ;PROFONDEUR DE
PASSE
Q369=0.1 ;PROFONDEUR DE
SUREPAISSEUR
Q206=150 ;AVANCE PLONGEE
PROF.
Q338=5 ;PASSE DE FINITION
Q200=2 ;DISTANCE D'APPROCHE
Q203=+0 ;COORD. SURFACE
PIÈCE
Q204=50 ;SAUT DE BRIDE
Q370=1 ;FACTEUR
RECOUVREMENT
Q366=1 ;PLONGEE
Q385=500 ;AVANCE DE FINITION
9 L X+50 Y+50 R0 FMAX M3 M99
