13.28 FILETAGE LONGITUDINAL
(cycle 831, DIN/ISO : G831)
13
390
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014
13.28 FILETAGE LONGITUDINAL
(cycle 831, DIN/ISO : G831)
Application
Ce cycle permet de réaliser un filetage longitudinal
Avec ce cycle, vous pouvez réaliser un filetage simple filet ou
multifilets.
Si vous n'introduisez pas de profondeur de filet dans le cycle, celui-
ci utilise la profondeur de la norme ISO1502.
Vous pouvez utiliser le cycle pour un usinage intérieur et extérieur.

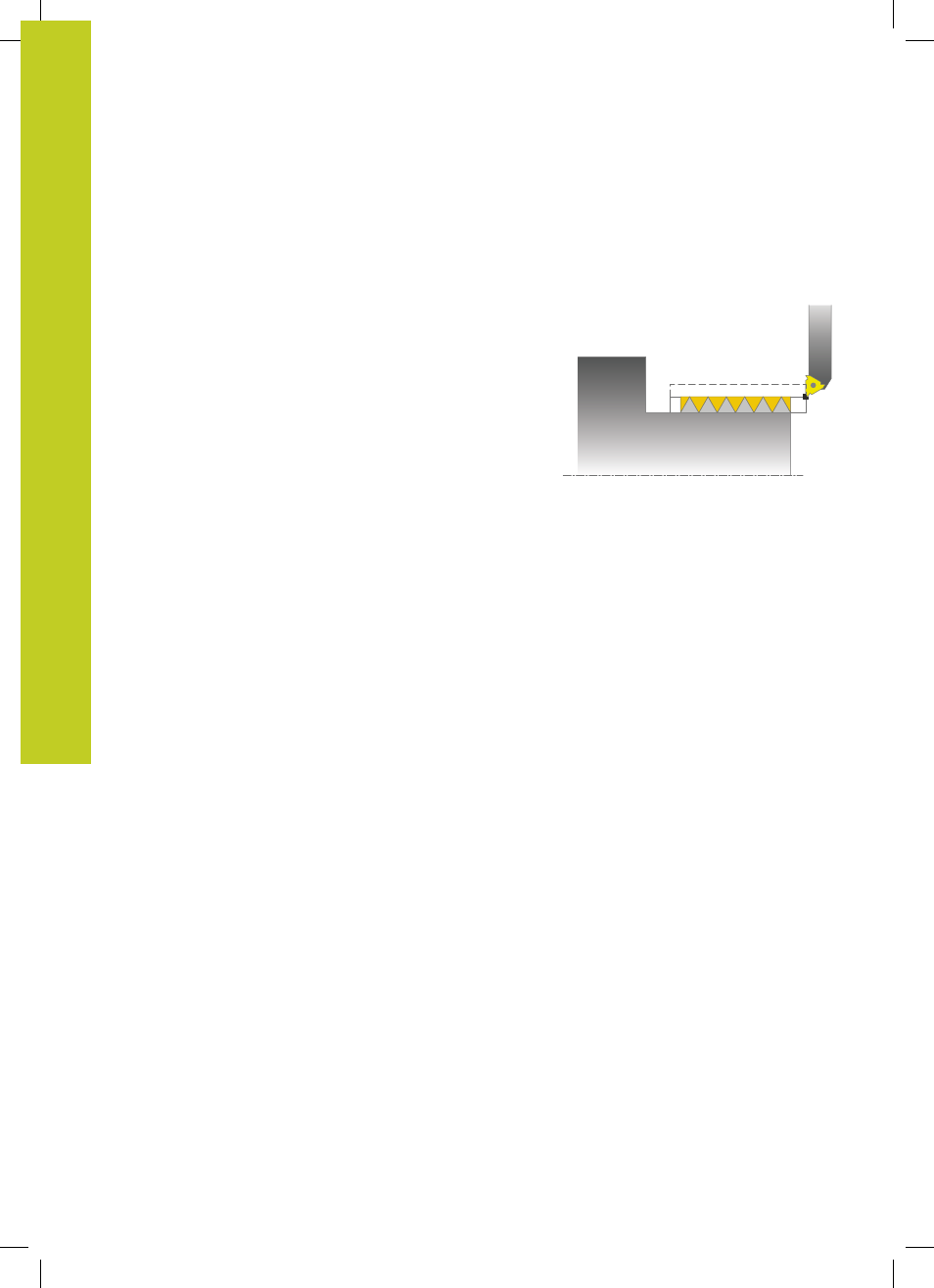

Mode opératoire du cycle
Lors de l'appel du cycle, la TNC utilise la position de l'outil comme
point de départ du cycle.
1 La TNC positionne l'outil en avance rapide à la distance
d'approche du filetage et exécute une prise de passe.
2 La TNC exécute un usinage longitudinal paraxial. La TNC
synchronise l'avance de la TNC avec la vitesse de rotation pour
obtenir le pas souhaité.
3 La TNC relève l'outil en avance rapide en observant la valeur de
la distance d'approche.
4 La TNC repositionne l'outil en rapide au point de départ de
l'opération de coupe.
5 La TNC exécute la prise de passe. Les passes sont exécutées
en fonction de l'angle de passe
Q467.
6 La TNC répète ce processus (2 à 5) jusqu'à ce que la profondeur
de filetage soit atteinte.
7 La TNC exécute le nombre de passes à vide défini dans Q476.
8 La TNC répète ce processus (2 à 7) en fonction du nombre de
filets
Q475.
9 La TNC repositionne l'outil en rapide au point de départ de
l'exécution du cycle.
