Compenser le désalignement d'une pièce avec l'axe C (cycle 405,
DIN/ISO : G405)
15.7
15
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014
427
15.7 Compenser le désalignement d'une
pièce avec l'axe C (cycle 405, DIN/ISO :
G405)
Mode opératoire du cycle

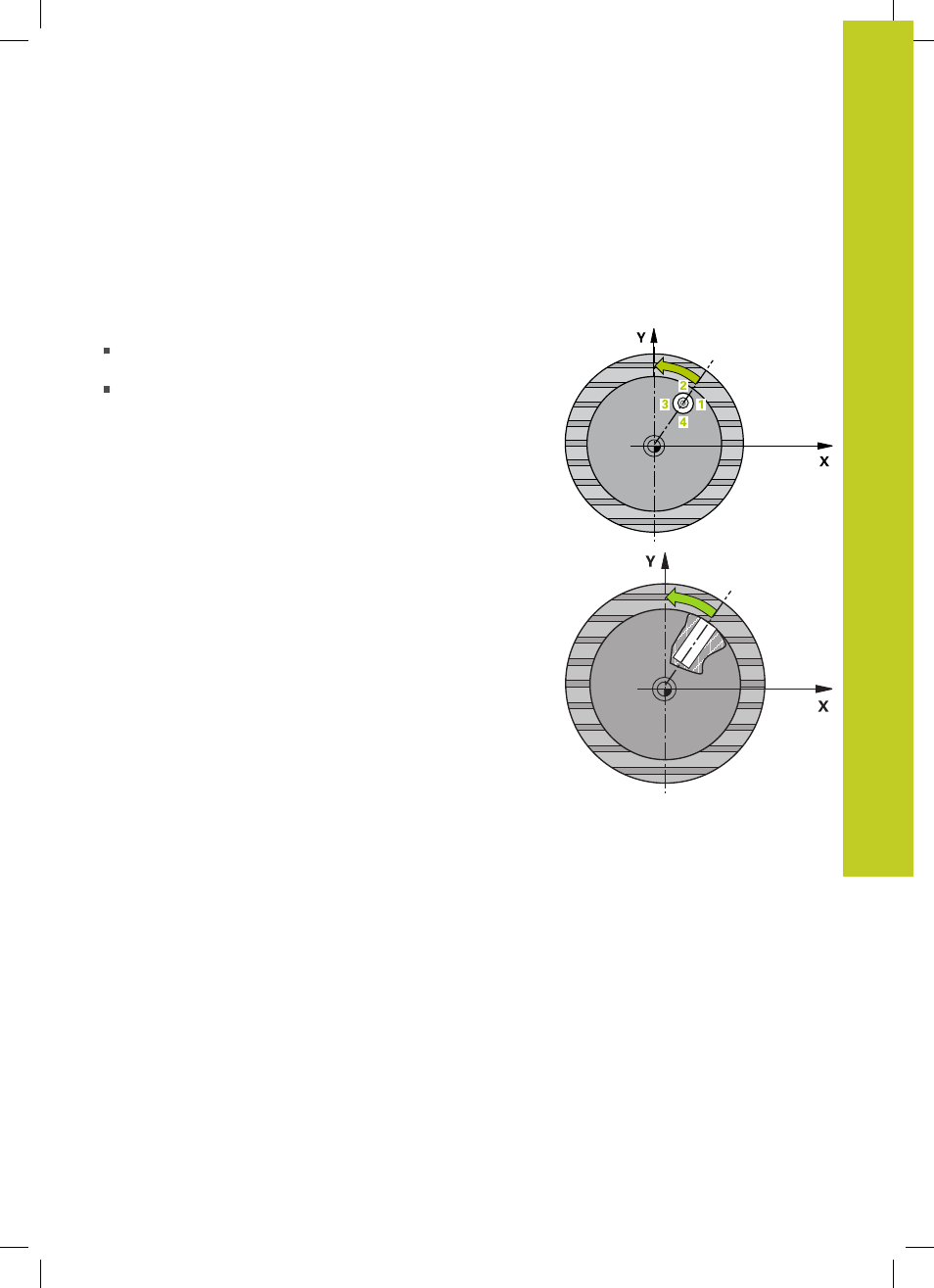

Le cycle palpeur 405 permet de déterminer
le décalage angulaire entre l'axe Y positif du système de
coordonnées courant avec la ligne médiane d'un trou ou
le décalage angulaire entre la position nominale et la position
effective d'un centre de trou
La TNC compense le décalage angulaire déterminé au moyen
d'une rotation de l'axe C. La pièce peut être serrée n'importe
où sur le plateau circulaire. Toutefois, la coordonnée Y du trou
doit être positive. Si vous mesurez le décalage angulaire du trou
avec l'axe Y du palpeur (position horizontale du trou), il est parfois
indispensable d'exécuter plusieurs fois le cycle. En effet, une
imprécision d'environ 1% du désalignement résulte de la stratégie
de la mesure.
1 La TNC positionne le palpeur au point de palpage 1 , en avance
rapide (valeur de la colonne
FMAX) et selon la logique de
positionnement. (voir "Exécuter les cycles palpeurs", Page 410)
La TNC calcule les points de palpage à partir des données
contenues dans le cycle et de la distance d'approche figurant
dans la colonne
SET_UP du tableau des palpeurs.
2 Le palpeur se déplace ensuite à la hauteur de mesure
programmée et exécute la première opération de palpage
suivant l'avance de palpage (colonne
F). La TNC détermine
automatiquement le sens du palpage en fonction de l'angle
initial programmé.
3 Le palpeur suit ensuite une trajectoire circulaire, soit à la
hauteur de mesure, soit à la hauteur de sécurité, pour se
positionner au point de palpage suivant
2 où il exécute la
deuxième opération de palpage.
4 La TNC positionne le palpeur au point de palpage 3 , puis au
point de palpage 4 où il exécute respectivement la troisième et
la quatrième opération de palpage et positionne le palpeur au
centre du trou calculé.
5 La TNC rétracte ensuite le palpeur à la hauteur de sécurité et
règle la pièce en effectuant une rotation du plateau circulaire.
Pour cela, la TNC commande la rotation du plateau circulaire
de manière à ce que le centre du trou soit situé après
compensation – aussi bien avec axe vertical ou horizontal
du palpeur – dans le sens positif de l'axe Y ou à la position
nominale du centre du trou. La valeur angulaire mesurée est
également disponible dans le paramètre Q150.
