Cycles : tournage
13.27 GORGE CONTOUR AXIAL
(cycle 870, DIN/ISO : G870)
13
386
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014
13.27 GORGE CONTOUR AXIAL
(cycle 870, DIN/ISO : G870)

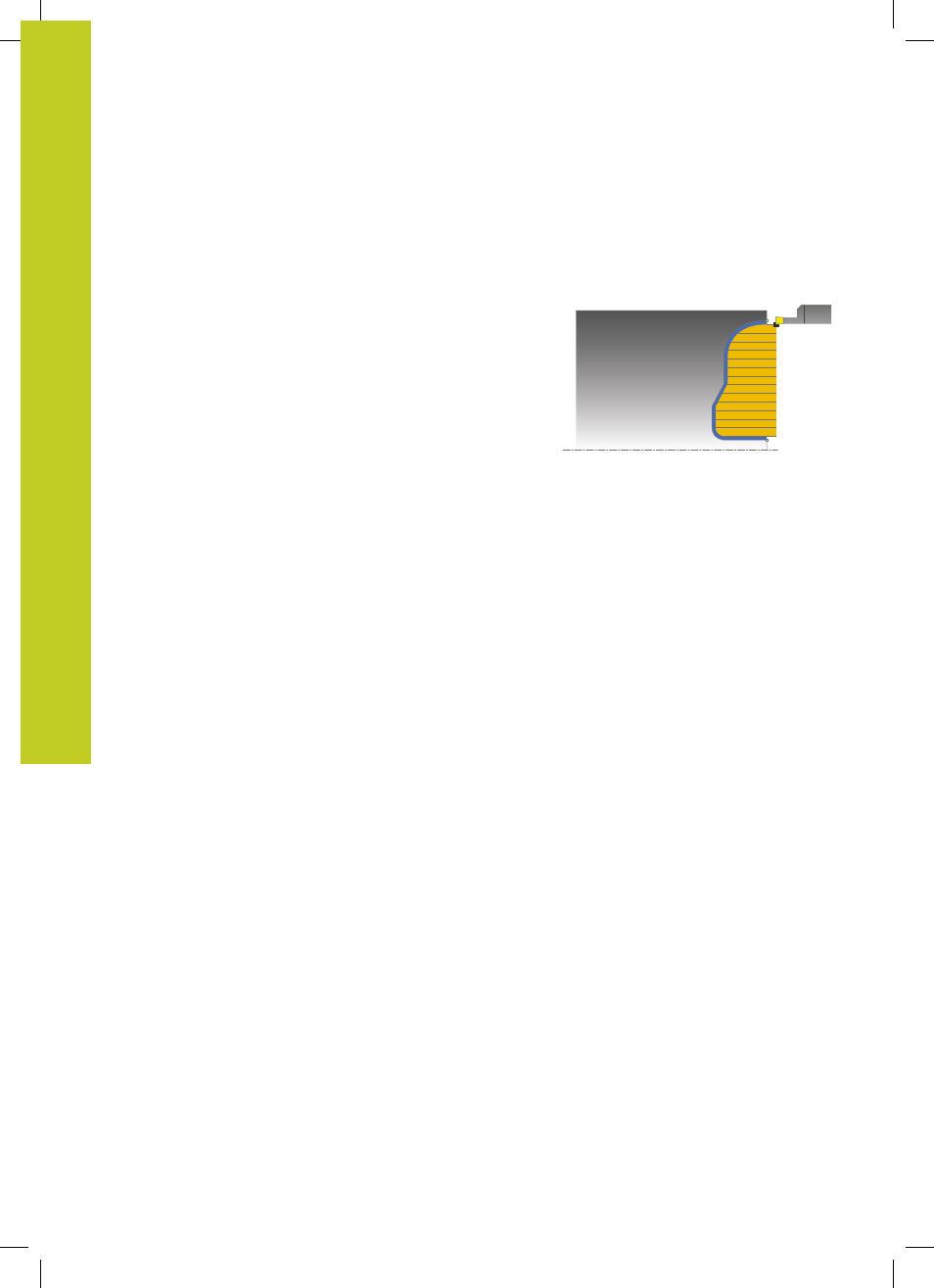

Application
Ce cycle permet d'usiner une gorge de forme quelconque dans le
sens axial (plongée transversale).
Vous pouvez utiliser ce cycle au choix pour l'ébauche, la finition ou
l'usinage intégral. L'ébauche multipasses est exécutée en usinage
paraxial.
Mode opératoire du cycle d'ébauche
Lors de l'appel du cycle, la TNC utilise la position de l'outil comme
point de départ du cycle. Si la coordonnée Z du point de départ est
inférieure au point de départ du contour, la TNC positionne l'outil à
la coordonnée Z du point de départ du contour et démarre le cycle
à cet endroit.
1 La TNC positionne l'outil en avance rapide à la coordonnée X
(première position de plongée).
2 La TNC exécute une prise de passe en paraxial selon l'avance
rapide (passe latérale = 0,8 largeur de la dent).
3 La TNC usine la zone comprise entre la position de départ et le
point final dans le sens axial, selon l'avance définie
Q478.
4 La TNC repositionne l'outil en rapide au point de départ de
l'opération de coupe.
5 La TNC répète ce processus (2 à 4) jusqu'à ce que l'outil ait
réalisé la forme de la gorge.
6 La TNC repositionne l'outil en rapide au point de départ de
l'exécution du cycle.
