POINT DE REFERENCE CENTRE ILOT OBLONG (cycle 409 DIN/ISO :
G409)
16.3
16
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014
443
16.3 POINT DE REFERENCE CENTRE ILOT
OBLONG (cycle 409 DIN/ISO : G409)

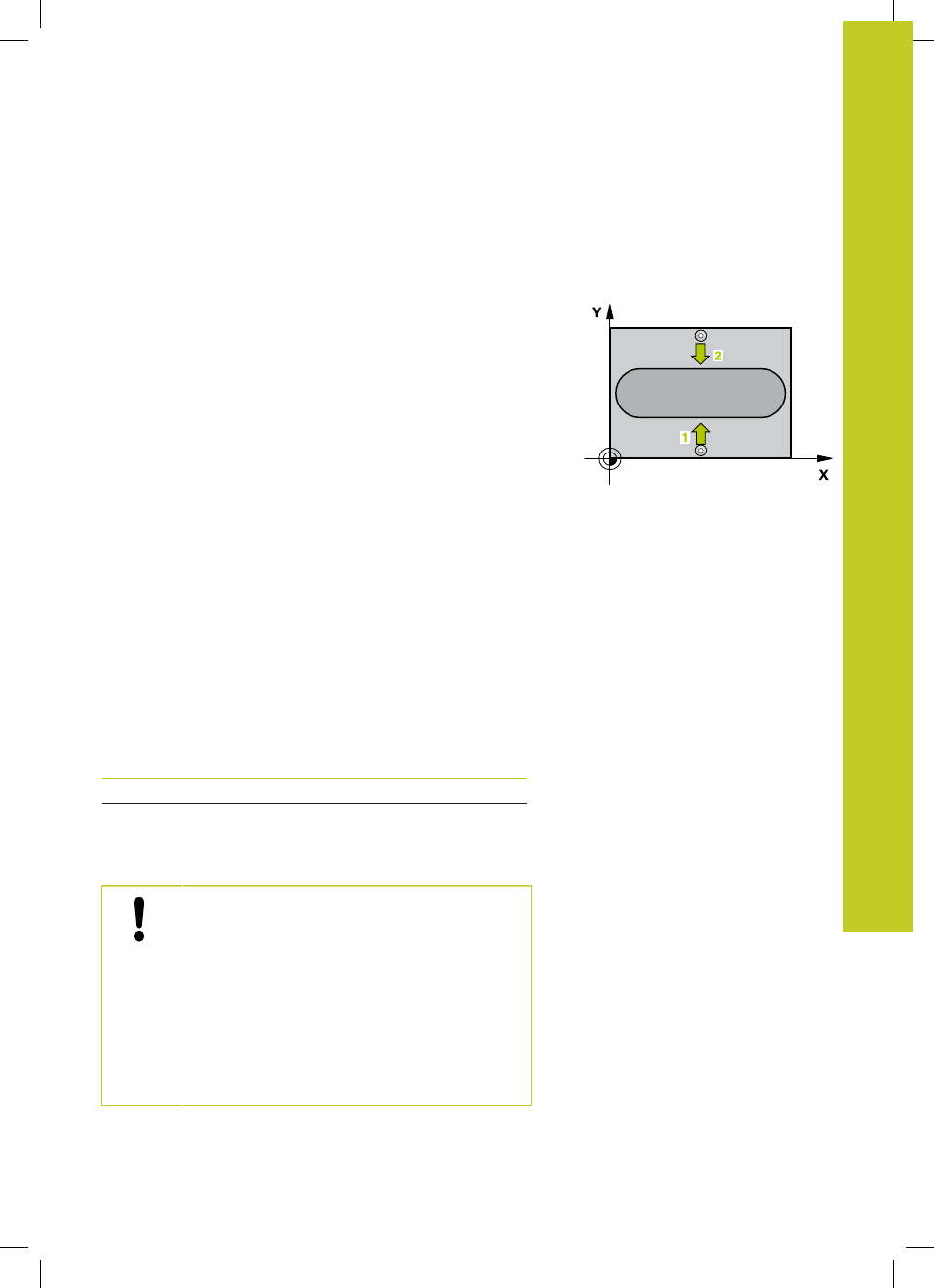

Mode opératoire du cycle
Le cycle palpeur 409 détermine le centre d'un oblong et initialise
ce centre comme point d'origine. Si vous le souhaitez, la TNC peut
aussi mémoriser le centre dans un tableau de points zéro ou de
Preset.
1 La TNC positionne le palpeur au point de palpage 1 , en avance
rapide (valeur de la colonne FMAX) et selon la logique de
positionnement. (voir "Exécuter les cycles palpeurs", Page 410)
La TNC calcule les points de palpage à partir des données
contenues dans le cycle et de la distance d'approche figurant
dans la colonne
SET_UP du tableau des palpeurs.
2 Le palpeur se déplace ensuite à la hauteur de mesure
programmée et exécute la première opération de palpage
suivant l'avance de palpage (colonne
F ).
3 Puis, le palpeur se rend à la hauteur de sécurité avant de se
positionner au point de palpage suivant 2 où il exécute la
deuxième opération de palpage.
4 Pour terminer, la TNC rétracte le palpeur à la hauteur de
sécurité, traite le point de référence calculé en fonction des
paramètres de cycle Q303 et Q305 (voir "Caractéristiques
communes à tous les cycles palpeurs pour l'initialisation
du point de référence", Page 437) et enregistre les valeurs
effectives dans les paramètres Q indiqués ci-après.
5 Ensuite, si nécessaire, la TNC calcule aussi, dans une opération
de palpage séparée, le point de référence dans l'axe du palpeur.
Numéro de
paramètre Signification
Q166 Valeur effective largeur l'oblong
Q157 Valeur effective de la position milieu
Attention lors de la programmation !
Attention, risque de collision!
Pour éviter toute collision entre le palpeur et la pièce,
programmez pour la largeur de l'ilot oblong une
valeur plutôt plus
grande .
Avant de définir le cycle, vous devez avoir
programmé un appel d'outil pour définir l'axe du
palpeur.
Aucune conversion de coordonnées ne doit être
active si vous initialisez un point de référence avec le
cycle palpeur (Q303 = 0) et que vous utilisez en plus
la fonction Palpage dans l'axe palpeur (Q381 = 1).
