TOURNAGE DE GORGE CONTOUR AXIAL
(cycle 850, DIN/ISO : G850)
13.21
13
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014
365
13.21 TOURNAGE DE GORGE CONTOUR
AXIAL
(cycle 850, DIN/ISO : G850)

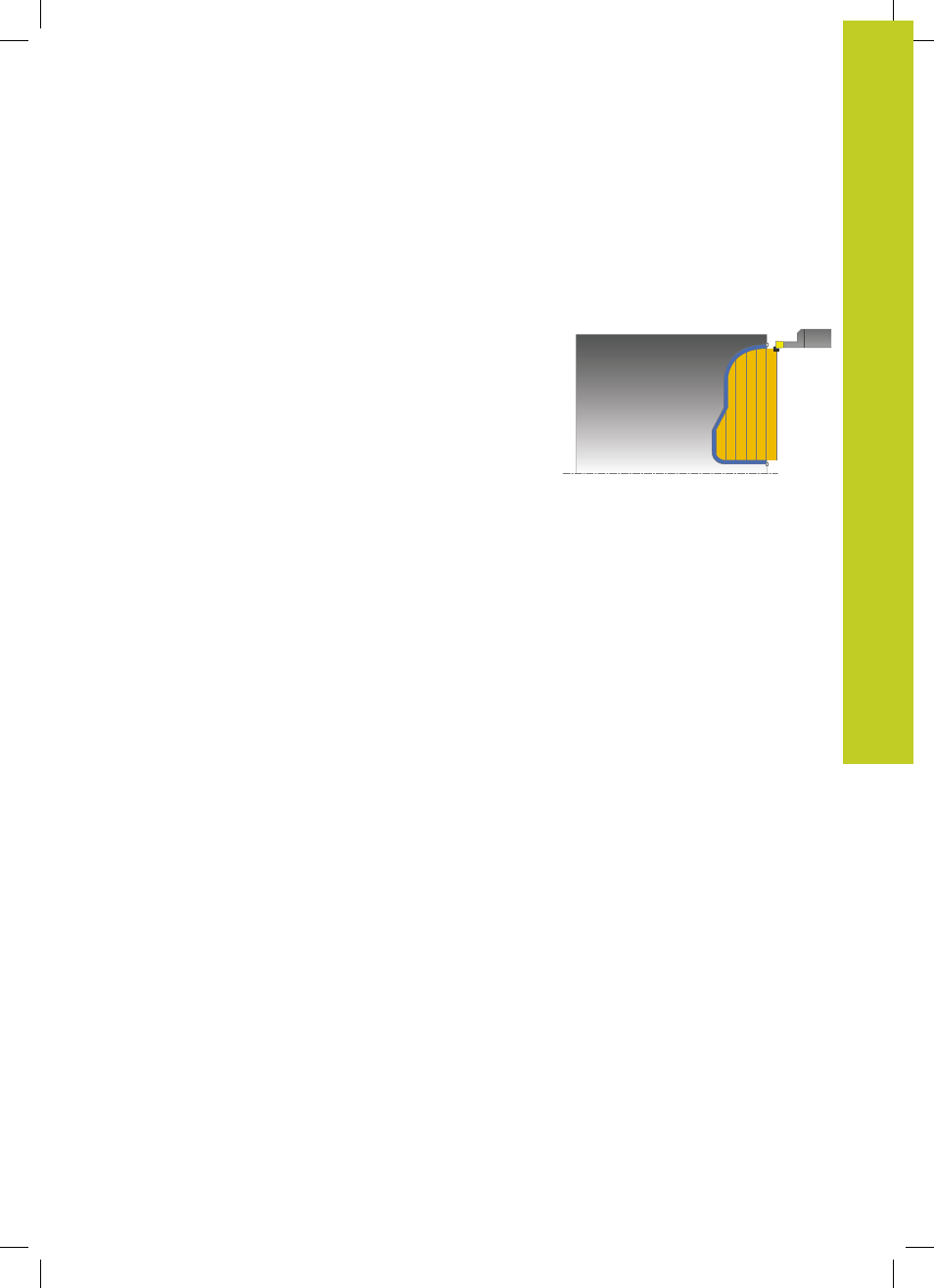

Application
Ce cycle permet de tourner des gorges rectangulaires de forme
quelconque dans le sens longitudinal. Le tournage de gorge
consiste à alterner un déplacement à la profondeur de passe et un
déplacement d'ébauche.
Vous pouvez utiliser ce cycle au choix pour l'ébauche, la finition ou
l'usinage intégral. L'ébauche multipasses est exécutée en usinage
paraxial.
Vous pouvez utiliser le cycle pour un usinage intérieur et extérieur.
Si le point de départ du contour est supérieur au point final, le cycle
exécute un usinage extérieur. Si le point de départ du contour est
inférieur au point final, le cycle exécute un usinage intérieur.
Mode opératoire du cycle d'ébauche
Lors de l'appel du cycle, la TNC utilise la position de l'outil comme
point de départ du cycle. Si la coordonnée Z du point de départ est
inférieure au point de départ du contour, la TNC positionne l'outil à
la coordonnée Z du point de départ du contour, et démarre le cycle
à cet endroit.
1 La TNC positionne l'outil en avance rapide à la coordonnée X
(première position de plongée).
2 La TNC exécute un déplacement à la première profondeur de
passe.
3 La TNC usine la zone comprise entre la position de départ et le
point final dans le sens transversal, selon l'avance définie
Q478.
4 Si un seul sens d'usinage Q507=1 a été choisi dans le cycle,
la TNC relève l'outil en observant la valeur de la distance
d'approche, le dégage en avance rapide et aborde à nouveau le
contour selon l'avance définie. Si le sens d'usinage correspond
à
Q507=0, la passe est assurée des deux côtés. .
5 L'outil usine jusqu'à la prochaine profondeur de passe.
6 La TNC répète ce processus (2 à 4) jusqu'à ce que l'outil ait
atteint la profondeur de la gorge rectangulaire.
7 La TNC ramène l'outil à la distance d'approche en avance rapide
et exécute une passe sur les deux flancs.
8 La TNC repositionne l'outil en rapide au point de départ de
l'exécution du cycle.
