Cycles d'usinage : poche avec contour
7.8 FINITION LATERALE (cycle 24, DIN/ISO : G124)
7
194
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014

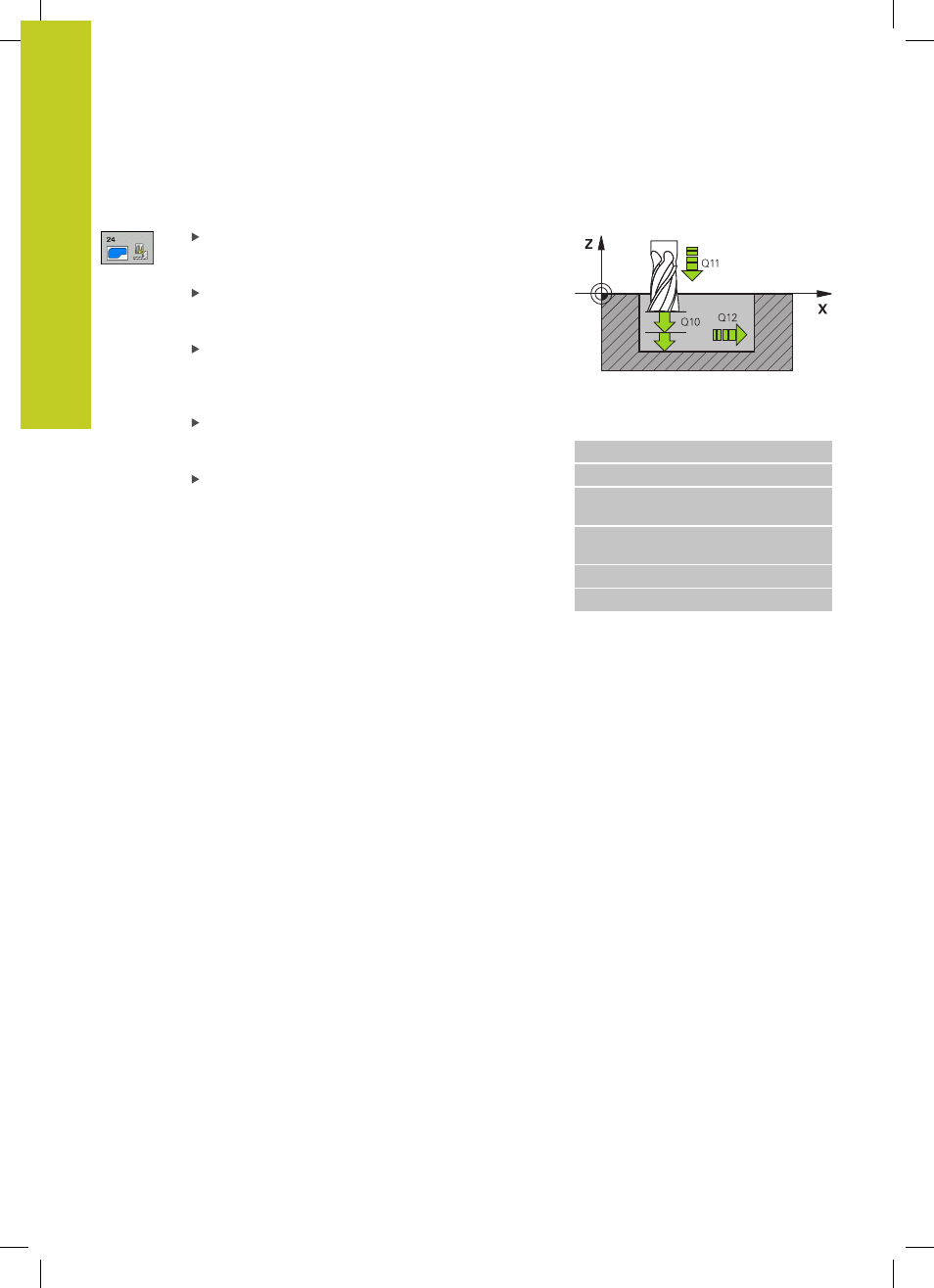

Paramètres du cycle
Sens de rotation Q9 : sens d'usinage
+1 : rotation dans le sens anti-horaire
–1 : rotation dans le sens horaire
Profondeur de passe Q10 (en incrémental) :
distance parcourue par l'outil en une passe. Plage
d’introduction -99999,9999 à 99999,9999
Avance de plongée en profondeur Q11 : vitesse
de l'outil lors de son déplacement à la profondeur,
en mm/min. Plage d'introduction 0 à 99999,9999 ou
FAUTO, FU, FZ
Avance fraisage Q12 : avance pour les
déplacements dans le plan d'usinage. Plage
d'introduction 0 à 99999,9999 ou
FAUTO, FU, FZ
Surépaisseur finition latérale Q14 (en
incrémental) : surépaisseur pour finition multiple ;
la matière restante sera évidée si vous avez
programmé Q14 = 0. Plage d’introduction
-99999,9999 à 99999,9999
Séquences CN
61 CYCL DEF 24 FINITION LATÉRALE
Q9=+1 ;SENS DE ROTATION
Q10=+5 ;PROFONDEUR DE
PASSE
Q11=100 ;AVANCE PLONGÉE
PROF.
Q12=350 ;AVANCE ÉVIDEMENT
Q14=+0 ;SURÉP. LATÉRALE
