Cycles d'usinage : usinage ligne à ligne
10.2 USINAGE LIGNE A LIGNE (cycle 230, DIN/ISO : G230)
10
238
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014

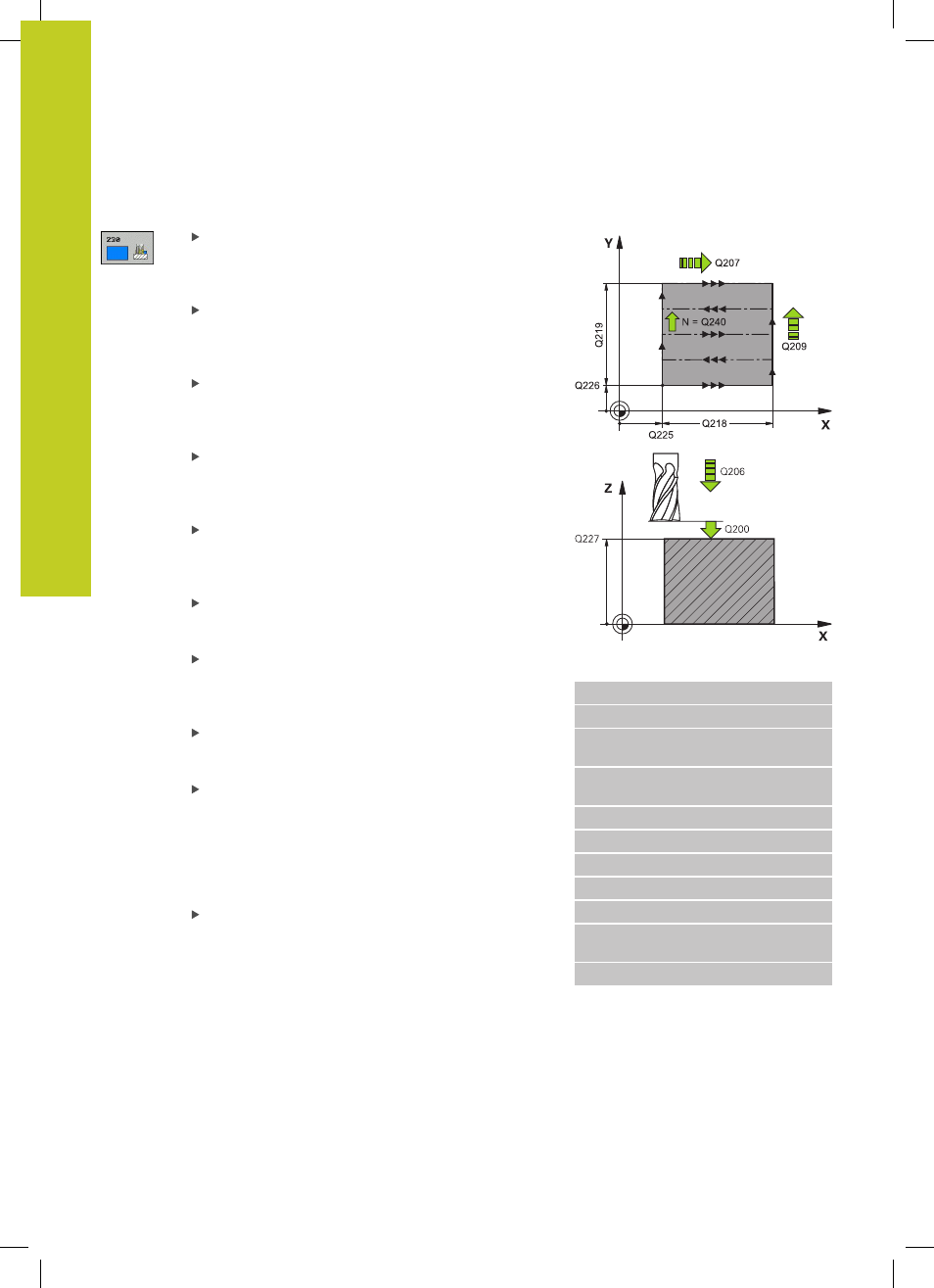

Paramètres du cycle
Point initial 1er axe Q225 (en absolu) : coordonnée
du point initial de la surface à usiner dans l'axe
principal du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
Point initial 2ème axe Q226 (en absolu) :
coordonnée du point initial de la surface à usiner
dans l'axe secondaire du plan d'usinage. Plage
d’introduction -99999,9999 à 99999,9999
Point initial 3ème axe Q227 (en absolu) : hauteur
dans l'axe de broche à laquelle sera effectué
l'usinage ligne-à-ligne. Plage d’introduction
-99999,9999 à 99999,9999
1er côté Q218 (en incrémental) : longueur de
la surface à usiner dans l'axe principal du plan
d'usinage, par rapport au point initial du 1er axe.
Plage d'introduction 0 à 99999,9999
2ème côté Q219 (en incrémental) : longueur de
la surface à usiner dans l'axe secondaire du plan
d'usinage, par rapport au point initial 2ème axe.
Plage d’introduction 0 à 99999,9999
Nombre de coupes Q240 : nombre de lignes
à exécuter par la TNC dans la largeur. Plage
d'introduction 0 à 99999
Avance plongée en profondeur Q206 : vitesse de
déplacement de l'outil lors de son positionnement à
la profondeur, en mm/min. Plage d'introduction 0 à
99999,999 ou
FAUTO, FU, FZ
Avance de fraisage Q207 : vitesse de déplacement
de l'outil lors du fraisage, en mm/min. Plage
d’introduction 0 à 99999,999 ou
FAUTO, FU, FZ
Avance transversale Q209 : vitesse de l’outil
lors de son déplacement à la ligne suivante, en
mm/min ; en cas de déplacement oblique dans
la matière, introduire Q209 inférieur à Q207 ; en
cas de déplacement oblique dans le vide, Q209
peut être supérieur à Q207. Plage d'introduction 0 à
99999,9999 ou
FAUTO, FU, FZ
Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la profondeur
de fraisage, pour le positionnement de l'outil en
début et en fin de cycle. Plage d’introduction 0 à
99999,9999
Séquences CN
71 CYCL DEF 230 LIGNE À LIGNE
Q225=+10 ;POINT INITIAL 1ER AXE
Q226=+12 ;POINT INITIAL 2ÈME
AXE
Q227=+2.5 ;POINT INITIAL 3ÈME
AXE
Q218=150 ;1ER CÔTÉ
Q219=75 ;2ÈME CÔTÉ
Q240=25 ;NOMBRE DE COUPES
Q206=150 ;AVANCE PLONGÉE
Q207=500 ;AVANCE FRAISAGE
Q209=200 ;AVANCE
TRANSVERSALE
Q200=2 ;DISTANCE D'APPROCHE
